微光红外夜视取证系统
微光红外夜视取证系统


基本配置：全画幅ISO102400高端数码相机1台（佳能6D型数码相机改造，能感应近红外线及可见光）、佳能EF70-200mmf/2.8LISIIUSM镜头1只、佳能F1.450mm焦距镜头1只、无红曝红外线手电筒2只、红外线摄影及可见光摄影专用滤光镜4片组成。 4W940nm无红曝激光手电筒，照射距离>100米。技术参数： 传感器尺寸：全画幅（35.8*23.9mm）高清摄像：全高清（1080）有效像素2020万影像处理器DIGIC5+

最高分辨率5472×3648 显示屏：3英寸104万像素高清液晶屏快门类型：电子控制焦平面快门感光度：ISO100～12800之间自动设置 降噪能力:可应用于长时间曝光和高ISO感光度拍摄镜头： 镜头结构：19组23片最近对焦距离：1.2m最大放大倍率：0.21+0.15倍最大光圈：F2.8焦距范围：70-200mm视角范围：水平：29-10度 垂直：19度30分-7度对角线：34-12度 红外线激光手电筒： 红外补光：无红曝红外线手电筒手电功率：4W输出波长：940nm照射距离：>100米

微光红外夜视取证设备Inv-I是本公司最新研发的红外夜视取证设备，具有红外透雾，夜视微光取证，高清录像、拍照等功能，是日夜中远距离复杂环境的全天候监视、取证的有力设备。

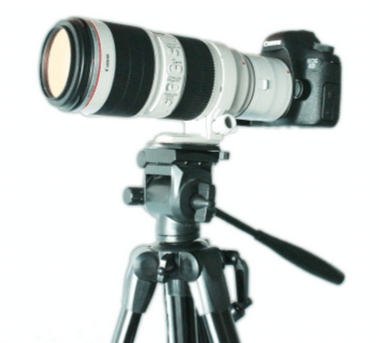

基本配置：全画幅ISO102400高端数码相机1台（佳能6D型数码相机改造，能感应近红外线及可见光）、佳能EF 70-200mm f/2.8L IS II USM镜头1只、佳能F1.4、50mm焦距镜头1只、无红曝红外线手电筒2只、红外线摄影及可见光摄影专用滤光镜4片组成。
使用前的设备设置：
1、数码相机：
使用MENU键将ISO感光度调至102400，液晶屏的亮度调至最亮，清洁感应器调为关闭，实时显示拍摄调为启用，提示音设为关闭，自动关闭电源功能设为关闭。
注：本相机提交用户使用前，已作上述调整。
2、红外小手电筒
波长940nm无红曝手电筒，开灯状态仍看不到灯光，照射距离为100米以内。用户在使用前应将18650电池正极朝灯头方向装好，并检查该手电筒是否处于关闭状态。检查方法：将手电筒照向某物体，本系统所用的数码相机不装任何滤光镜，实时取景方式对向该物体，若液晶屏看不到光斑，即说明手电筒处于关闭状态（注意：切莫将相机直接对准手电筒检查，以免手电筒光过强损坏相机）。
3、10W大功率940nm无红曝可调焦手电筒，开灯状态仍看不到灯光。用户在使用前应将32650电池正极朝灯头方向装好，并检查该手电筒是否处于关闭状态。检查方法：将手电筒照向某物体，本系统所用的数码相机不装任何滤光镜，实时取景方式对向该物体，若液晶屏看不到光斑，即说明手电筒处于关闭状态（注意：切莫将相机直接对准手电筒检查，以免手电筒光过强损坏相机）。使用时，可根据照射距离不同，调整不同光斑大小。
拍摄或摄像方法：
1、白天透雾拍摄或摄像
在白天，遇到浓雾天气，应进行红外线摄影或摄像，其能透过浓雾，拍摄物体清晰影像。
方法：将相机模式盘调至P档，感光度在调至ISO102400基础上，使用感光度的AUTO自动档，远距离摄影或摄像时使用佳能EF 70-200mm f/2.8L IS II USM镜头并在镜头前装上红外线滤光镜（透过红外线，同时阻挡可见光），近距离摄影或摄像时使用佳能F1.4、50mm镜头并在镜头前装上红外线滤光镜（透过红外线，同时阻挡可见光）。选择镜头的调焦模式（AF/MF）为AF，按下快门钮至一半至液晶屏影像清晰时，继续按下快门即可拍得影像。要摄像时，请将相机背后的拍摄及摄像选择键选择摄像图标，按一次“START/STOP”键，开始摄像，再按一次即为关闭，停止录像。
2、夜晚微光摄影或摄像
夜晚在野外监控时，推荐使用本方法。该方法能在0.001LX或更低照度极暗环境下摄影或摄像，且是利用自然界的微光（如微弱月光、微弱星光、微弱灯光等）拍摄或摄像，不是主动利用红外线灯等照射监控对象，不会被监控对象发现。
方法：将相机感光度调至ISO102400，即H2，液晶屏亮度调至最亮，拍照模式调至P档，镜头前不加任何滤光镜，即可实时取景，在微光环境监控或拍摄物体，也可进行摄像。若因物体太暗实时取景无法看清物体时，可按下快门拍照后回放，即可看到物体清晰影像。若因物体还太暗致使无法拍得清晰影像时可将照相机里的曝光补偿调至“+3”再拍照或摄像。若想拍摄微光下的彩色影像，请在镜头前加可见彩色摄影用滤光镜，但灵敏度稍有下降。
3、全黑红外线摄影或摄像
在室内全黑或野外全黑没有任何可见光或红外线时，请选择本模式摄影或摄像（使用本模式的风险：若监控对象有红外线成像设备，我方会暴露）。
方法：将相机感光度调至ISO102400，即H2，液晶屏亮度调至最亮，拍照模式调至P档，镜头前不加任何滤光镜，在红外线光源照射下，即可实时取景，进行摄影或摄像。若监控对象在100米以内，请用红外线手电筒照明（若监控对象没有红外线成像设备，我方不会暴露），若拍摄更远距离监控对象时，请使用激光红外线灯，要注意灯光位置，防止监控对象发现红外激光灯的红爆点。
使用注意事项：
1、使用完毕后，及时关闭相机、红外激光灯及红外手电筒的电源，取出手电筒的电池。
2、拍摄监控对象时，请注意自身人身安全。防止监控对象有红外成像设备而我方发射红外线时曝露自己。强烈建议夜晚野外作业时使用微光功能进行监控拍摄取证（白天进行红外线取证时，因红外线不是从拍摄位置发出，监控对象不会发现）。
3、本系统设备平时应置于无尘干燥环境存放。
