雷克石(ES-M-450)接地模块

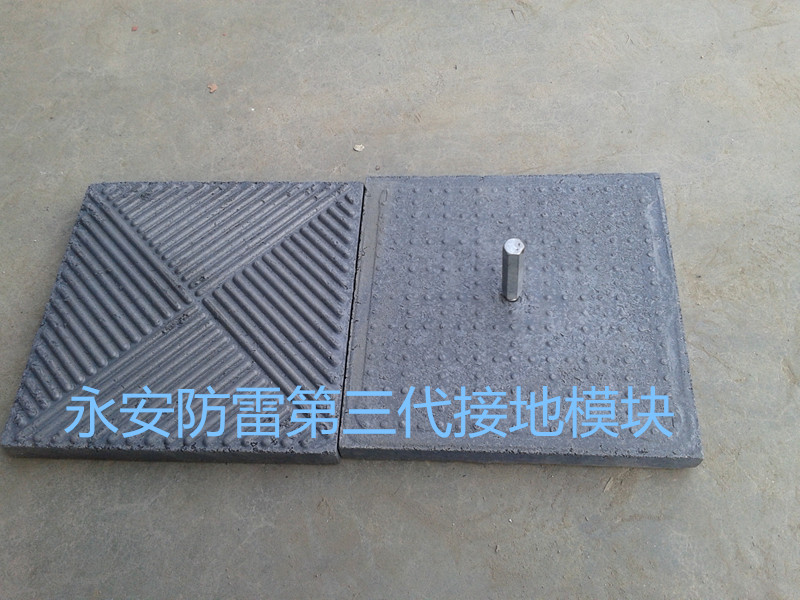

第三代接地模块（雷克石(ES-M-450)接地模块）
计算实例以第三代接地模块为接地体的接地电阻计算方法如下：单个接地模块接地电阻：R=0.158x300=47.4ρ并联后总结地电阻：Rm=R/N.ηρ：土壤电阻率取300Ω．m n：接地模块数量取20η：模块调整系数取0．65 计算结果：Rm=3．65Ω注：由于土壤电阻率的不均匀，设计方案的不同，辅助接地材料的使用情况和施工质量影响，以上计算仅为理论计算实际效果可能与理论值有偏差！施工方法1、接地模块根据现场情况可采用垂直埋置和水平埋置两种，埋设深度一般为0．6m—0．8m以下(埋设深度根据跨步电压、冻土层深度而定)；2、接地模块在埋设时建议其间距不小于4m(其离子散流的半径为lm—3m，根据现场地质条件而定)；3、接地模块的电极芯相互并联或与地线联接时需采用电气焊接或ERICO放热焊接，焊接长度为其连线宽度的3倍；4、当接地模块内置电极芯为热镀锌钢材时，其焊接处应清除焊渣并均匀涂抹防腐导电漆或包裹接地降阻剂；5、接地模块在回填时应加入适量水并分层夯实以保证其与大地紧密接触，待其充分吸湿后测量接地电阻．计算实例以接地模块为接地体的接地电阻计算方法如下：单个接地模块接地电阻：R=0.158x300=47.4ρ并联后总结地电阻：Rm=R/N.ηρ：土壤电阻率取300Ω．m n：接地模块数量取20η：模块调整系数取0．65 计算结果：Rm=3．65Ω注：由于土壤电阻率的不均匀，设计方案的不同，辅助接地材料的使用情况和施工质量影响，以上计算仅为理论计算实际效果可能与理论值有偏差！施工方法1、接地模块根据现场情况可采用垂直埋置和水平埋置两种，埋设深度一般为0．6m—0．8m以下(埋设深度根据跨步电压、冻土层深度而定)；2、接地模块在埋设时建议其间距不小于4m(其离子散流的半径为lm—3m，根据现场地质条件而定)；3、接地模块的电极芯相互并联或与地线联接时需采用电气焊接或ERICO放热焊接，焊接长度为其连线宽度的3倍；4、当接地模块内置电极芯为热镀锌钢材时，其焊接处应清除焊渣并均匀涂抹防腐导电漆或包裹接地降阻剂；5、接地模块在回填时应加入适量水并分层夯实以保证其与大地紧密接触，待其充分吸湿后测量接地电阻．
