900MHZ超高频RFID读写模块开发板 无源中远距离读写器
玖锐技术RFID电子标签，电子芯片，RFID天线，RFID读写器，RFID读写模块，RFID软件开发一站式产品提供和解决方案集成业务。
本超小型UHF读写器是一款高性能的UHF频段ISO18000-6C（EPC C1G2）、ISO18000-6B多协议电子标签读写器，完全自主知识产权设计，结合专有的高效电子标签碰撞处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、个人身份识别、智能停车场、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。可以与单片机 ARM等集成二次开发，带TTL电平触发信号。还可以非常近距离读写操作，饭堂收费，考勤等，设置读写器功率即可随心所欲的调整读写距离。如果您要成品，我们也可以提供完整的外壳，不过外壳是公模做的。
项目
描述
红
+9V
黑
GND
黄
韦根DATA0
蓝
韦根DATA1
紫
RS485 R+
橙
RS485 R-
棕
GND
白
RS232 RXD
绿
RS232 TXD
灰
外部触发（TTL电平）
特点
l完全自主知识产权设计；
l充分支持UHF EPC Gen2(ISO18000-6C)、ISO18000-6B协议电子标签；
l先进的标签碰撞处理算法，高识读率；
l工作频率902～928MHz(可以按不同国家或地区要求调整)
l以广谱跳频(FHSS)或定频发射方式工作；
l输出功率:最大30dBm（可调）；
l内置或者外接收发天线，内置天线可以当发卡器用，距离1cm－30cm以内可调。如外接我们配置的8DBI天线那读取距离可>3000mm到8米，如果才用玖锐技术提供的12dbi天线最远读距可达30米距离。写入距离>500mm*，
l低功耗设计，单6V电源供电；
l支持应答（交互）工作模式和主动工作模式；
l主动工作模式下输出格式和参数可配置；

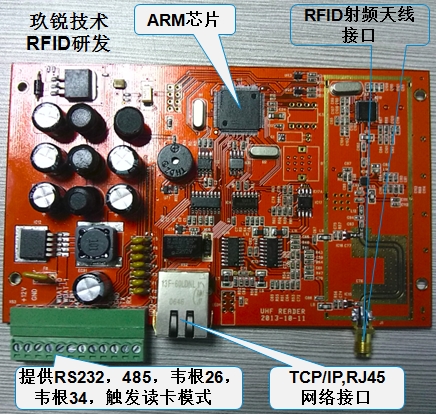

l支持RS232、触发信号、485、韦根接口；另可转USB接口或者RJ45
l提供动态连接库（DLL），支持二次开发。
尺寸：160mmx110mmx35mm 净重：860g
接口
DB9引脚说明
引脚号
符号
说明
1
NC
保留
2
TXD
RS232数据输出
3
RXD
RS232数据输入
4
NC
保留
5
GND
地
6
NC
保留
7
WD0
韦根数据0
8
WD1
韦根数据1
9
GND
地
