产品概述：
        ST－6300远程微波无线图像传输系统采用调频微波的方式来传输远程监控视频信号和音频信号。该系统传输距离远、稳定性高，特别适合高山、森林、沙漠、郊野、江河、城市和海岛等恶劣的环境使用。该系统具有多个频段可选：L波段（1.0～1.8GHz）、S波段（2.3～2.7GHz）、Ku波段（10.7～15GHz），在国内具有领先地位，该系统具有较强的抗干扰性，图像传输完全实时且非常清楚稳定，传输距离可以达几十公里，配合中继不怕遮挡。该系统技术成熟性价比高。

特别说明：
这款产品从频段上划分为：L波段、S波段、Ku波段
从距离上划分为：10公里、30公里、50公里
产品选型：ST－6300L、ST－6300S、ST－6300Ku
每个型号距离有所不同，客户在选型定购的时候注意备注
L波段（1.0～1.8GHz）、S波段（2.3～2.7GHz）、Ku波段（10.7～15GHz）
功能特点：
■          经济实惠，性价比高
■          图像稳定清晰
■          多种频率定制，适应不同的电磁环境
■          施工简单，周期短
■          维护简单方便
■          自带防雷功能
■          可配合太阳能供电


发射机技术参数：
频率  1.0-1.5GHz(L波段),  2.3-2.7GHz(S  波段),  10.7-12.7GHz(Ku  波段)optional  with  dealers
频率稳定性：　  0.0005%(标准)
调制方式:  F.M.
相位噪声@10KHz:  -75dBc
输出电平:  20-33dBm(Optional)
输出阻抗:  50欧姆
输出接口  KU波段：  ”SMA”  ，L,S波段：  “L-16”


  音频指标
音频输出  600欧姆平衡/  0.5v不平衡
去加重  75us/50us
频率相应  50Hz  to  15KHz(+/-0.5dB)
载波频率  6.5MHz
失真  3%
FM噪声  -50dB


  视频指标
视频输出  75  欧姆非平衡,  1.0Volt  峰-峰值
微分增益失真:  5%
微分相位失真  5°
信噪比:  55dB
去加重  CCIR  STANDARD  PAL


其它指标
电源  12VDC/300~1500mA
环境温度  -40℃-+55℃
湿度  0.96%
发射机外形尺寸(长×宽×高)  295mm×205mm×130mm


微波接收机技术参数：
调谐器  　
输入频率  950.0~2050.0MHz
输入电平  -65~-30dB
中频频率  479.5MHz
中频带宽  27  MHz
镜像衰减  40  dB
静态门限  6  dB  (典型)
增益控制  AGC  (自动增益控制)
输入阻抗  75Ω
LNB  DC  18V,  300mA  (max)
音频  　
频率范围  4.5~9.3MHz
频带宽度  180K,  330K,  400kMHz
伴音失真度    〈1%
输出电平  2.0Vp-p
去加重值  50us,  75us,  j17
视频  　
输出电平  1.0Vp-p
去加重值  按CCIR405-1公告中625行标准
视频范围  25Hz~5.5MHz
去扩散衰减  >40dB
接口  RCA
其他  　
电源  AC220V
功耗  13W
尺寸  480  (W)  ×190  (D)×  44  (H)mm

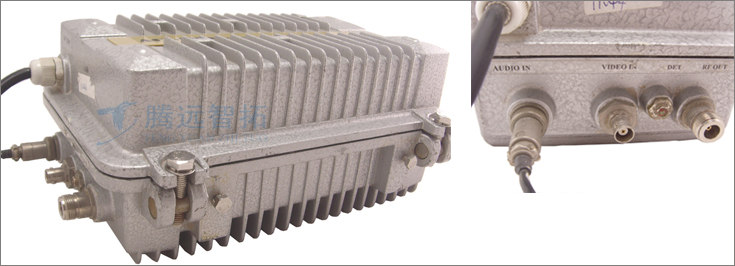

发射端
包括发射机、发射机天线以及连接发射机与接收机的电缆
VIDEO：视频输入接口（标准的BNC输入接口）
AUDIO：音频输入接口（两条线）
DET：      信号调试端子
RF  OUT：天线连接端子
接收端
视频输出：直接输出模拟的视频信号
音频输出：直接输出模拟的音频信号
RF输入：  F头，连接天线放大器下来的射频信号
220VAC输入输出
视频和音频输出可以直接连接到所有的模拟输入终端:
可以进入监视器、视频采集卡、硬盘录像机、网络视
频服务器、矩阵、电视墙、电视机等。。。
