新式配电线路故障在线监测系统型号

配电线路故障在线监测系统，线路故障定位监测系统，无线通信故障指示器，智能型接地短路故障指示器

TLKS-PDMT-S01

【生产背景】

我国架空输配电网系统结构复杂多样，经常遭受恶劣天气、鸟害以及人为外力的破坏的影响发生接地、短路故障，由于其系统结构复杂化，发生故障后，常常需要动用大量的人力、财力来查找线路故障点，同时还需要花费大量的时间，这不仅给我国电力设备运行安全带来了影响，也影响着我国供电可靠性。配电线路故障在线监测系统的使用能够有效帮助工作人员快速定位查找出故障点，减少因停电而造成的重大经济损失。

【产品结构】

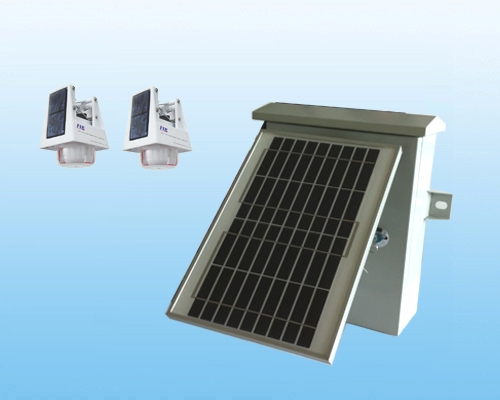

配电线路故障在线监测系统主要由以下几部分组成：

1、架空通讯式故障指示器：若干组（3只/组）
2、架空通信终端：若干台
3、信息处理终端:1台
4、计算机（中心站）:1台
5、中心站软件（可选配成区域主站）:1套
6、安装工具:按标准配送（1套/100只）

【产品用途】

配电线路故障在线监测系统融合了线路故障检测和通信传输技术，直接安装在电力架空输电线路上，工作人员可根据该产品对线路进行远程分布监测以及集中管理，能够实时了解线路负荷电流、温度运行情况，同时也能根据该产品快速追踪线路发生故障点，区分线路故障类型，以便做好维护工作，减少经济损失。

【功能特点】

1、通讯式故障指示器功能

    ? ??????识别故障：具有识别短路、接地故障的功能；并可区分永久性故障和瞬时性故障
    ? ??????显示方式：翻牌显示或发光显示360°范围内均可观察，翻牌方式时，显示牌采用夜视反光技术
    ? ??????自动复位：故障指示器探头具有延时自动复位或（和）遥控复位的功能，自动复位时间可由用户指定或出厂前设定；故障发生时自动开始计时，返回时间误差不大于±10%
    ? ??????抑制涌流：杜绝合闸励磁涌流引起的误动现象
    ? ??????在线运行：配电线路故障在线监测系统直接安装在电力线上
    ? ??????防锈耐蚀：结构零件采用防锈防蚀材料
    ? ??????带电装卸：可带电安装和摘卸，装卸过程不发生误报警
    ? ??????信号远传：内置无线通信模块，可将动作信号远传至架空通信终端

2、通信终端功能

    ? ??????无线接收：接收通讯式故障指示器通过无线射频发回的故障点信息
    ? ??????信息发送：向中心站发送故障信息，可采用GSM、GPRS、RS232、RS485或以太网等通信方式
    ? ??????后备电源：配置太阳能电池板，用以给后备电源充电。后备电源可以维持通信终端连续15天工作，不需补充能量

3、主站系统

    ??????主站软、硬件系统由中心站（前置机）、后台软件和后台硬件三部分组成。遵循IEC61968标准，采用信息交换总线（IEB）方式，实现与配电SCADA、故障定位以及其它系统接口等功能，并为实时数据的接入、实时数据和管理信息的集成以及应用功能扩展提供一个信息一体化的平台。

【技术参数】

    ? ??????故障指示器动作准确率：大于90%
    ? ??????线路电压：10kV
    ? ??????绝缘耐压：125kV
    ? ??????短耐受电流能力：31.5kA/2s
    ? ??????适应环境温度：-30℃~70℃
    ? ??????翻牌/闪光夜间可视距离：≥300m
    ? ??????翻牌显示可动作次数：无限次（太阳能取电）
    ? ??????连续闪光时间：≥5000小时
    ? ??????闪光时间间隔：≤5s
    ? ??????无线通信距离：≤100m
    ? ??????重量：≤550g
    ? ??????电池寿命：＞10年
    ? ??????装置使用寿命：＞10年
    ? ??????抗风能力：风力150km/h不可松脱
    ? ??????防护等级：IP68

【结语】

我司配电线路故障在线监测系统是融合了线路故障检测和通信传输技术为一体的结晶，对快速判断线路的故障点，提高巡检人员对故障的判断具有极大的帮助，已在我国各地区得到了大量的使用，尤其是在我国沿海东部高负荷用电地区，得到了相关部门的极大的肯定。特力康向先生0⑦⑤⑤-61②18⑨⑤8 QQ：②⑤①②6④68③2或者是登
