新型电网实时故障指示器研制应用

一、产品名称

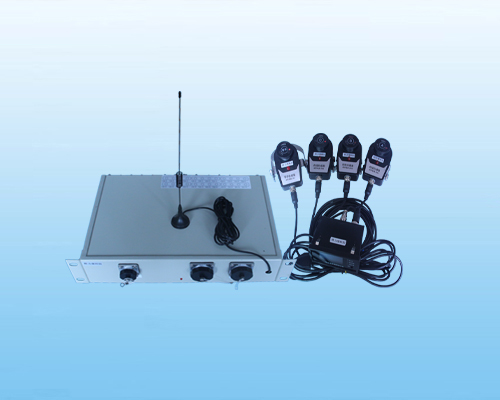

电网实时故障指示器，测温型接地短路故障指示器，通信型电缆故障指示器

二、产品型号

TLKS-PDMT-S02

三、产品背景

现如今，由于城市建筑高等特点，高压电缆线在城市工业区、城市中心区域得到了大量的使用，然而这使得电缆线路的故障率也相应的增加，由于电缆线路所处环境的特殊复杂性，一旦发生电缆线路故障，单靠巡线人员很难在第一时间内查找出来，更不用说维护了，特力康科技电网实时故障指示器不管是用在单条电缆线路上还是多条电缆线路供电系统中都能够及时查找出线路故障区段及区点，为我们工作人员抢修赢取了时间，缩短停电时间。

四、产品用途

工作人员可通过电网实时故障指示器（别称通信型电缆故障指示器）在线调整动作电流值、温度预警值、故障指示器复位时间来对电力电缆线路运行状态进行在线监测，当电缆线路负荷电流、温度值异常时以及电缆线路发生零序故障、短路故障时，该设备能够区分永久性故障和瞬时性故障，以便维护或者是更换， 工作人员还可以通过终端来控制指示器复位，具有强大的综合功能。

五、电缆通讯故障指示器基本功能及参数介绍

1、四遥功能

1）、现场调试：可以通过手持终端控制指示器翻牌或复位

2）、负荷监测：具有三相负荷电流监测并远传功能，负荷电流精度：±5%

3）、参数设置：可选故障定值设置；复位时间设置；现场电流值校正等参数设置

4）、温度监测：具有线路温度监测并远传功能，温度测量范围：-40~+120℃，精度：±1℃

5）、故障监测：具有识别短路、接地故障的功能；并可区分永久性故障和瞬时性故障；抑制合闸励磁涌流引起的误动现象；故障指示器动作准确率：大于95%；

2、系统条件
1）、线路电压：10kV
2）、绝缘耐压：125kV
3）、电流测量范围：0~630A
4）、短耐受电流能力：31.5kA/2s

3、告警显示：翻牌显示（故障指示器，无面板）或发光显示（面板型），360°范围内均可观察。翻牌方式时，显示牌采用夜视反光技术，可动作无限次；连续闪光时间≥ 5000小时，闪光时间间隔 ≤5s

4、通信方式：433MHZ无线射频或短距离塑料光纤，通信距离≤20m

5、自动复位：故障指示器探头具有延时自动复位、上电复位（可选）或（和）遥控复位的功能，自动复位时间可由用户指定或现场通过手持终端设置复位时间，故障发生时自动开始计时，返回时间误差不大于±10%条

6、适应环境

1）、温度：-40℃~+70℃

2）、海拔高度：小于2000m

3）、环境湿度：5%~100%

4）、抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g

7、重量: ≤550g

8、防锈耐蚀：结构零件采用防锈防蚀材料

9、带电装卸：可带电安装和摘卸，装卸过程不发生误报警

10、防护等级：IP68

11、运行寿命:10年

六、电缆通信终端基本功能及参数介绍

1、开入量：24路

2、静态功耗：不大于3W

3、主电源：AC220V、DC24V

4、后备电源：铅酸电池12V 7Ah

5、使用寿命：大于5年

6、当地通信：433MHZ无线射频或短距离塑料光纤

7、远方通信：无线短消息、GSM/GPRS、以太网、串口、光纤、载波等方式与主站通信

8、通信规约：IEC60870-5-101、 IEC60870-5-104或Modbus等

9、环境温度：-40℃~+70℃

10、海拔高度：小于2000m

11、环境湿度：5%~100%

12、抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g

13、使用寿命；10年

14、防护等级：IP54
七、结语

电力工业是关系国民经济的重要基础产业之一，社会对电力需求日趋增大，深圳特力康科技电网实时故障指示器的应用得到了各电力部门的大力认可，促进了智能电网发展的进度。了解更多可来电咨询向先生
