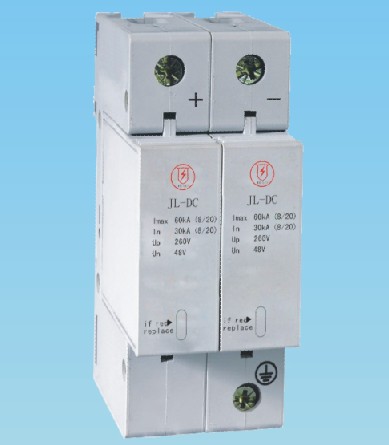

■型号说明
JL -DC
| |
| |
| | 直流电源防雷模块
| 杰雷
■产品特点
● 选用优质压敏电阻，性能稳定可靠。
● 适用于不同电网制式，保护更全面。
● 高雷电通流能力，ns级响应速度。
● 内置过热断路装置。
● 失效检测指示。
● 遥信报警接口。
● 35mm 导轨安装，标准模块化设计。
● 节能、环保，安装简单、方便，无须特殊维护。
■产品用途
直流电源防雷模块适用于各种电源系统（如UPS电源，机房电源等）的防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等直流电源系统。
■ 技术参数
名称
型号
规格
标称通 流容量In(kA, 8/20μs)
最大通 流容量Imax(kA,8/20μs)
保护水平(kV)
响应时间(ns)
额定工作电压(VDC)
持续工作电压(VDC)
漏电流0.75U 1mA (μA)
工作 温度 (℃)
直流电源防雷模块
JL-DC
18mm
5
10
0.1
＜25
48
68
≤20
-40
～
+85
JL-DC
10
20
0.1
JL-DC
20
40
0.1
JL-DC
30
60
0.15
■安装说明
● 安装前必须切断电源，严禁带电操作。
● 建议在防雷模块前端串联熔断器或自动断路器。
● 安装时请根据安装示意图所示连接，其中+为正极线，-为负极线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
● 安装完毕后将模块插到位，检查防雷模块是否正常工作。
● 防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色或遥信端子输出报警信号时，表示防雷模块发生故障，应及时维修或更换。
● 并联式电源防雷模块应并联安装（也可采用凯文接线方式），连接线要求牢固可靠，且要求短、粗、直。
■安装示意图
