DVI画面分割器
画面分割器能支持4路SDI/VGA/HDMI信号进,1路信号出,输出支持VGA和HDMI两种主流的视频接口。能够实现通道字符显示、单画面轮巡显示、两画面显示、三画面显示、四画面显示、时间显示、显示画面的亮度调节、对比度调节等。通过设备的前面板或遥控器键盘控制设备,切换使用方便简单。用户通过设置本机地址,能够控制多达255台设备,能够满足不同项目的需求。
系统菜单设置状态,可自动保存十年。包括声音状态(关闭和打开)、断电前显示模式、存储场景、本机地址等。设备断电再重启,仍然保持断电之前的设置状态。
此说明书适用于本公司全系列的画面分割器,根据输入信号源的不同,略有不同。
根据不同的画面分割器,
SDI画面分割器:信号输入接口分别由4路BNC端子组成,信号输出接口分别由VGA、HDMI(1.3)端子组成。
VGA画面分割器:信号输入接口分别由4路VGA端子组成,信号输出接口分别由VGA、HDMI(1.3)端子组成。
HDMI画面分割器:信号输入接口分别由4路HDMI(1.3)端子组成,信号输出接口分别由VGA、HDMI(1.3)端子组成。
画面分割器均提供标准RS-232串行通讯端口,RS-232端口为9针接头,引脚说明如表1.2:
第一部分 画面分割器与外围设备连接

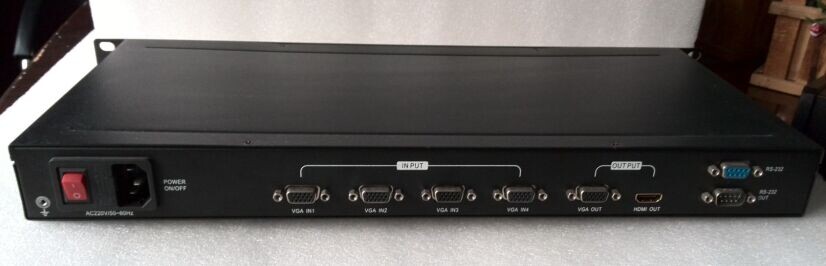

1.1 输入、输出接口说明
1.2 RS-232通讯端口及连接方法
