输电线路在线监测系统优点阐述

【产品摘要】

输电线路在线监测系统是特力康经过多年研究研发出的一款综合型电网管理产品，其包含高清图像、覆冰、微气象、导线温度、微风振动、杆塔倾斜、污秽度、线路防山火、防外力破坏、导线弧垂、风偏、舞动等在线监测子系统于一体，可有效加强电网故障的应急能力，从而实现电网远程管理。

【工作原理】

输电线路在线监测系统主要将各子系统安装于需要监控的线段，利用相应的前端探测装置，对线路进行图像、视频、风速、风向、倾角、负重等数据进行采集，并通过无线网络传输技术将相关数据上传至监控中心，以便监控人员实时查看；当数据分析得出结果超过预设值时，系统还将发出告警信息，提示工作人员对预警线路情况给予重视。

【系统组成】

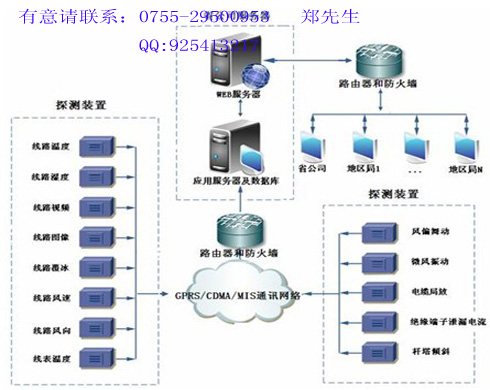

输电线路在线监测系统由若干监测子站、服务器及监控软件组成。如下图所示：

【技术指标】

?        工作电压：DC12V。

?        功    率：6W（瞬间 MAX:30W）。

?        通信方式：GPRS、CDMA、3G、Internet或性能更优越的通讯形式。

?        温    度：-40℃~+60℃。

?        气    压：550~1060 hPa。

?        湿    度：10~90%RH。

?        风    速：0~60m/s。

?        风    向：0~360°（分辨率：±3°，准确度：±5°）。

?        雨    量：0~4mm/min。

?        泄漏电流：1mA~10A(精度：小于3%，采样率：0~10kHz）。

?        覆    冰：1.量程：7t，10t，16t，21t，32t；

          2.范围：5%~100%FS（线性工作区间）；

          3.示值误差：±0.50%；

          4.重复性：0.50；

          5.长期稳定性：±0.50%。

?        摄像机：1.摄像（照相）机传感器：1/4"CCD；

        2.水平清晰度：不低于480线；采用低照度摄像机；

        3.视频分辨率：D1，640×480，可根据用户要求调整；

        4.摄像机镜头：用户在后台可实现对摄像机方位、焦距、光圈、景深、云台预置位的远程设          置和控制；

        5.系统配置的云台有不少于64个预置位；

        6.监视角度：水平0~355°，垂直90°连续可调；

        7.变焦率：18倍光学变倍/22倍电子放大；

        8.照片格式：JPEG.

【功能特点】

v        具备GPRS/WIFI/OPGW光纤通信等网络传输技术。

v        前端设备采用太阳能及蓄电池供电技术，还可采用风光互补供电。

v        设计有防腐、防高磁、防高圧、防雷击功能。

v        能在各种恶劣的环境条件下正常运行。

v        可进行远程操作与系统更新。

【经济效益】

电网建设的快速发展，使得智能电网的建设逐渐被重视，输电线路在线监测系统的运用，可加强智能变电站、智能配电网、智能终端厂等部分系统的完善，从而提升电网的智能化管理能力，强化电力服务水平，使用户享受更佳的电力服务，同时也保障了社会经济的稳定发展。

更多详情：CALL郑生，{0}{7}{5}{5}-{2}{9}{5}{0}{0}{9}{5}{3}，{Q}{Q}{9}{2}{5}{4}{1}{3}{2}{1}{7}
