供应串联级联VGA音频双绞线中继发送器
产品特点

中长距离VGA音频双绞线传输器采用特有的平衡均衡传输技术，解决由于视频音频传输线过长或地电位差环路电流等原因造成的显示设备(如液晶显示器、LCD/PDP/DLP平板电视、投影机)显示颜色失真，图象、文字发虚、重影或拖尾等现象。串联式VGA音频双绞线中继器具有一线制分配接收发送中继传输功能，从而大量地简化和节约工程布线和维护。

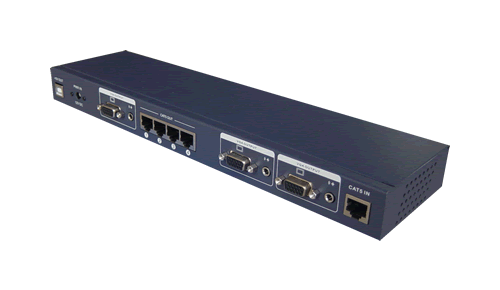

UST801＿2＿3R-4T为串联式VGA音频双绞线分播中继器，具有单屏/双屏/3屏接收输出和4口分播级联发送功能。该设备内置了350MHz/680MHz广播级视频宽带匹配、浮地电位差抑制、静电浪涌吸收、9段极点平衡差分放大接收、图像清晰度调节、独立RGB冷暖色调增益调节、平衡-非平衡转换、2-64ns自适应RGB色散补偿校正、视频广播级分配、行场数字解码、行场数字同步整形、自动图像偏移校正、视频低通滤波、视频直流钳位、视频预加重补偿、分播式视频整形、视频同步模拟数字编码、音频平衡非平衡接收、60MHz  /  0.2%THD+N音频平衡驱动、增益电位器调节、音频消噪缓冲分配输出、+5V滤波型电源输出、RS232-RS485转换(可选)等广播级电路。分辨率为XVGA-1024*768@60Hz时，UST801_2_3BR-4T为200-400米单_双_3屏接收4RJ45口分播VGA音频中继发送电源输出，UST801_2_3CR-4为400-700米单_双_3屏接收4RJ45口分播VGA音频中继发送电源输出主机。
　　
由于整个传输系统采用了加权零值拆分的平衡传输的专利技术，因而双绞线在传输信号时不会受外界共模干扰的影响同时也不会对外造成EMI干扰。VGA格式最高可兼容2300x1920/60Hz@250米。UST803R-4T非常适用于超大型E-Board电子公告分播系统、工业控制、医疗、多媒体教学、KVM、液晶广告工程、大屏幕显示幕墙、视频监控等各类需要VGA信号中长距离传输的应用。

色散扭曲补偿

自适应色散扭曲校正补偿VGA双绞线接收器，不但具有独立的RGB冷暖色度喜好调节及图像清晰度调节功能，还具有自动色散校正（Color  Skew  Correction）功能。同类无色散扭曲校正功能的双绞线传输器在传输距离稍长时，由于传送RGB颜色的三对双绞线绞合及长度略有不同，会出现三种颜色的色散，具体状况如下图所示，所以只能将VGA信号传输100米左右（尽管有的厂家在没有色散校正电路时声称可传输达500米甚至达600米...）。实际上，不带色散调节的普通双绞线传输器最多将VGA信号传150米，其造成的色散程度对追求桌面效果的用户而言已是能够接受的最大极限了。要想传输大于200米或更远的距离，绝大多数同类产品要求特定双绞线品牌或经过繁锁测试过而又很难配套的等长双绞线，这样对工程带来了极大的困难和成本，更何况有些视频VGA传输工程甲方已预埋好了通用的电信用网线，不可能重新布上设备厂家要求的品牌线缆，要么就干脆’差不多就行了‘等等...  ...

UST801_2_3BR-4T内置自适应色散补偿接收电路，内置5级极点EQ均衡及16级2-32nS色散延时补偿电路；UST801_2_3CR-4T为300-500米(媒体效果可达700米)VGA双绞线中继分播发送主机，内置高达9级极点EQ均衡及32级2-64nS色散延时补偿电路，自适应软件补偿RGB色散扭曲补偿功能，能够在接收端有效地对长距离传输造成的色散进行补偿，从而保证了长距离传输的VGA桌面效果（如PPT、Flash播放)。因此，我公司的双绞线传输器能够将VGA信号有效的传输500-700米。




特别提示

－本产品于业界独家内置地电位差消除电路，因此建议将发射器或接收器的机壳与大地相连
－本产品供电采用+9/12V外置电源(发送器USB供电可选)，内置反接防呆防护，支持电源-VGA-RJ45接口热插拨
－本产品采用高性能大规模集成电路，大金属机箱散热设计，确保设备于工程现场365天全天侯连续稳定地工作
－本产品不仅采用独立RGB亮度调节，还独家内置色散调节补偿电路，从而对长距离传输的颜色扭曲具有校正功能（色散补偿接收器）
－本产品接口端内置6000V  浪涌防护电路，采用镀锌板全金属机壳，因些电路板及内部元器件对静电浪涌冲击具有保护作用，但不建议安装在雷击区

产品优势

＊不需任何软件安装调试程序、设备即插即用、无操作平台限制
＊不需服务器、交换机、路由器、HUB及终端工作站组网设置
＊不需IP占用和设置、无防火墙、无需TCP/IP协议及网络维护
＊点对点实时高保真音视频同步传输，所见即所得，无时滞现像
＊1000米RS232-USB2.0-RS485  双工控制信号延长功能（可选）
＊采用廉价的非屏蔽双绞线传输高清VGA视频、立体声音频、数据信号
