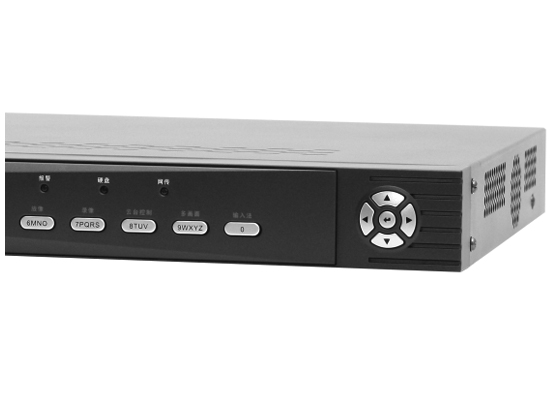

供应DS-7816H-SE海康网络硬盘录像机
　　·  DS-7804H-SE

　　·  DS-7808H-SE

　　·  DS-7816H-SE

　　视音频输入模拟视频输入4路，BNC接口(电平：1.0Vp-p，阻抗：75Ω)，PAL/NTSC自适应

　　音频输入1路，RCA接口(电平：2.0Vp-p，阻抗：1kΩ)

　　视音频输出CVBS输出1路，BNC接口(电平：1.0Vp-p，阻抗：75Ω)

　　分辨率：PAL制式704*576;NTSC制式704*480

　　VGA输出1路，分辨率：1024*768/60Hz

　　音频输出1路，RCA接口(线性电平，阻抗：600Ω)

　　视音频编码参数视频压缩标准H.264

　　视频编码分辨率第一通道支持4CIF/2CIF/CIF/QCIF，其余支持CIF/QCIF

　　视频帧率PAL：1--25帧/秒

　　NTSC：1--30帧/秒

　　视频码率32Kbps-2048Kbps，可自定义，最大3072Kbps

　　码流类型复合流/视频流

　　音频压缩标准G.711

　　音频码率64kbps

　　双码流支持

　　同步回放支持4路

　　硬盘驱动器类型1个SATA接口

　　最大容量每个接口支持最大容量2TB的硬盘

　　外部接口语音对讲输入1个，RCA接口(电平：2.0Vp‐p，阻抗：1kΩ)，与音频输入复

　　用

　　网络接口1个，RJ45  10M/100M自适应以太网口

　　USB接口2个，USB  2.0

　　其他电源DC  12V

　　功耗≤10W

　　工作温度-10℃--+55℃

　　工作湿度10%--90%

　　机箱1U机箱

　　尺寸315mm(宽)×230mm(深)×45mm(高)

　　重量(不含硬盘)≤2Kg

　　1.  产品简介

　　DS-7804H-SE  网络硬盘录像机是海康威视自主研发的最新款高性价比网络硬盘录像机。它融合了多项  IT  高新技术，如视频编解码技术、嵌入式系统技术、存储技术和网络技术等。DS-78  04H-SE  网络硬盘录像机可作为  DVR  进行本地独立工作，也可联网组成一个强大的安全防范系统，广泛应用于酒店、家庭、超市、商铺等场所的视频监控。

　　订货型号

　　型号简称国标型号

　　DS-7804H-SEHIK/DS-7804H-SE/-AF-DVR-Ⅱ-B/4-1

　　DS-7808H-SEHIK/DS-7808H-SE/-AF-DVR-Ⅱ-B/8-1

　　DS-7816H-SEHIK/DS-7816H-SE/-AF-DVR-Ⅱ-B/16-1

　　2.

　　主要特性

　　?  VGA视频输出分辨率最高达1024*768;

　　?  第一、九通道最高支持4CIF实时编码，其余通道支持CIF实时编码;

　　?  支持预览图像与回放图像的电子放大;

　　?  VGA、VIDEO  OUT  可同时进行画面预览，其中输出主口可进行菜单操作;

　　?  支持4路同步回放;

　　?  支持1个SATA接口;

　　?  支持NTP(网络校时)、SADP(自动搜索IP地址)、DHCP(动态主机配置协议)等网络协议。

　　注意：建议使用监控专用硬盘进行数据存储

　　物理接口

　　7804H-SE后面板图

　　7808H-SE后面板图

　　7816H-SE后面板图

　　3.

　　典型应用

　　注:DS-7804H-SE不支持云台控制功能
