1

130万防爆网络高速球机全方位无盲点监视，连续360°水平旋转，垂直180°自动翻转

    2

多区域遮蔽功能，128个预置位，4条巡航轨迹,轨迹自学习功能

3

支持多种通讯协议和通讯速率，能响应各种主机的指令

4

内置高倍数字电动变倍自动光圈镜头，对远近距离细节放大监控

5

本机身内部具有散热功能，能在25℃到+70℃温度条件下长时间稳定工作

6

采用Aptina 1/3英尺 CMOS Sensor AR0130英尺低照度传感器，高灵敏度，性能稳定，画质清晰

7

主码流：1280*960，1280*720； 子码：704*576

8

后端对接支持ONVIF,对接海康、大华等NVR传输协议

9

内置18倍，4.7 to 84.6mm(F1.6 to F2.7)电动变倍自动光圈镜头，对远近距离细节放大监控

10

广泛支持; 1个RJ45以太网接口,10/100M自适应;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议

11

采用优质不锈钢304 或316L材料制造，产品工艺采取抛光或喷涂，外形美观；满足各类环境的需求

12

球罩采用聚碳酸酯复合航空材料，硬度强、耐腐蚀性.，光通率高且在坚固耐用的同时，保证了图像的清晰

13

转动速度在0.1°/s~300°/s范围内平滑可变，轻松跟踪快速移动物体，在长焦端也能自如地捕捉活动对象

14

耗电低，功耗小，AC24V供电

15

1个出线孔，可使用防爆挠性管或铠装电缆进行防爆电气连接

16

室内、室外安装方便，维护简单，吸顶式、壁装支架方式安装

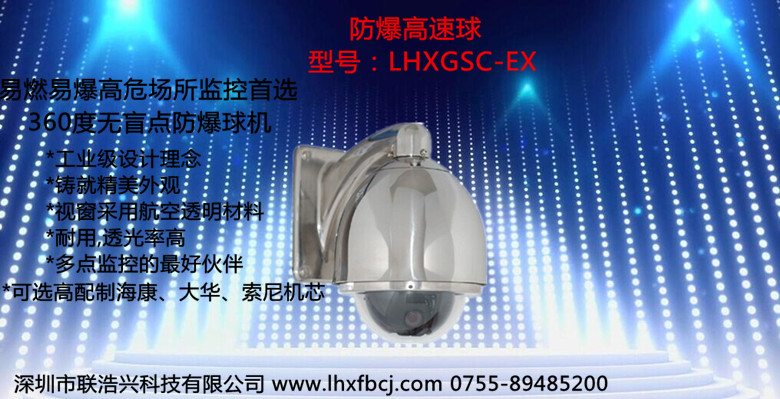

防爆高速球认证（合格证编号：CNEx13.4268X ）

型号

LHXGSC-Ex

产品编号

LHX-GSC/130W

防爆标志

ExdIIC

防护等级

IP66

机械指标

产品材质

不锈钢304 或316L

表面处理

电镀抛光

水平转动

360°连续转动

垂直转动

0° ~ 90°

水平转动速度

0.1°/S ~ 300°/S平滑变速

垂直转动速度

0.1°/S ~ 120°/S平滑变速

预置位数量

128个

预置位精度

±0.1°

通讯方式

RS485

通讯速率

2400(默认) / 4800/9600 /19200 bps

通讯协议

PELCO-D/P协议在内的多种协议 (默认P-D)

地址范围

0～255

自动巡航

4条

自动扫描

4条

出线孔数量

1

出线孔螺纹规格

G-1/2

重量

10kg

外形尺寸

￠140mm×250mm

安装方式

吸顶式、壁装支架安装

电气指标

供电电压

AC24V

工作电流

＜2000mA

功耗

≤10W

大气压力

86~106KPa

视频输出

1.0±0.2Vp-p / 75Ω

电气连接

复合电缆输出

相对湿度

≤95%RH（+25℃）

环境温度

-25℃ ~ +70℃

摄像机参数

系统结构

嵌入式RTOS设计，双核32位DSP（Hi3518C/Hi3516C）纯硬压缩，看门狗

传感器

Aptina 1/3英尺 CMOS Sensor AR0130 英尺低照度传感器

视频处理器

H.264视频编码，支持双码流，AVI格式，支持码流0.1M~6Mpbs 可调，支持帧率1~30帧/秒可调

图像输出

主码流：1280*960，1280*720； 子码：704*576

网络接口

1个RJ45以太网接口,10/100M自适应;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议

接入协议

标准协议ONVIF，对接海康、大华等NVR

红外开关

照度低于0Lux自动开启

最低照度

0.7Lx（F1.4，50IRE）

信噪比

大于50dB

电子快门

1/1~1/10,000 秒，22 档

同步系统

内/外部同步（V-LOCK）

白平衡

自动白平衡、自动跟踪白平衡、室内、室外、一键式、手动

AE控制

自动、手动、优先级模式、亮度、EV 补偿、背光补偿

EV补偿

-10.5~+10.5dB（1.5dB 每档

背光补偿

开/关

光学变焦

18倍，4.7 to 84.6mm(F1.6 to F2.7)

日夜功能

带IRCUT 支持日/夜功能 （开，关）

画面特效

电子翻转，黑白、镜像，图片效果

智能模块

选配

控制协议

支持多种云台协议

备注

*130万防爆网络高速球机配套：防爆摄像机专用支架，防爆挠性连接管

*可根据客户要求也搭配其他的一体机芯, 例如SONY980P,1010CP；SAMSUNG；大华、海康一体机芯等
