输电线路交跨塔段安全警示系统技术方案
输电线路交跨塔段安全警示系统
设备型号：TLKS-PLSA-Ⅰ/Ⅱ
【产品摘要】
架空线路作为远程供电设施，覆盖面广、线路长、涉及环境错综复杂，跨越交通通道、桥梁、河流、经济作业区的现象数不胜数。在这些区域，由于缺乏自动报警警示装置，导线自身老化使线路与地面安全距离减小，及人们进行经济活动穿越线路时采取了不规范操作，都是导致高压触电频频发生的重要原因。
【工作原理】

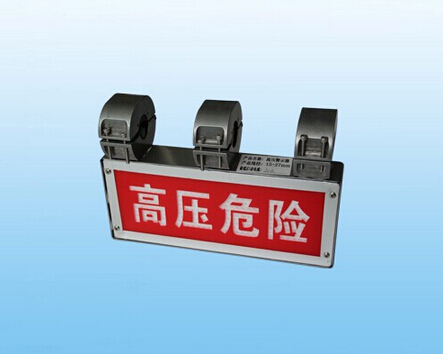

输电线路交跨塔段安全警示系统可通过自身夹具直接安装于导线上，利用感应取电模块从线路上获取设备工作用电，供电后LED显示屏会显示高亮度警示语，以起到远距离警示效果；若是行人或车辆无视警示语提示执意靠近，在进入多光谱雷达探测范围内被探测到时，设备将立即启动现场语音警示，以达到第二次警示效果，从而使活动人群提前做好防范或回避措施。
【系统组成】
该设备由LED显示屏、感应取电模块、电源模块、控制模块、语音模块及多光谱雷达探测模块等组成。
【技术指标】
名称
技术指标
工作电压
10KV～1000KV
电源技术
高压感应取电
工作负荷电流
30A～1500A
显示方式
高亮度LED闪烁
灯光源可见范围
0～100M
探测方式
多普勒雷达探测及语音探测
报警探测距离
3～6M
报警声音传播
长鸣报警音， 声音传播距离≥50m
夹具安装线径
15mm-35mm，可根据用户要求定制
使用环境
-40～+80℃
设备外观
方形和球形
【功能特点】
★ 使用范围广，适用于10-1000KV电压等级。
★ 通过导线感应取电提供工作电源，供电稳定可靠。
★ 显示部分由LED点阵创并联组成，亮度高、穿透力强。
★ 采用多普勒雷达技术，能在长距离的情况下依然保持良好的探测性能。
★ 采用联动技术，通过雷达探测联动警笛进行现场预警。
★ 经中国电科院、武高所等权威机构检测，可承受大电流冲击。
★ 安装简单，对高压线路的运行无不良影响。
【安装说明】
1、确定设备夹导线的位置，并且确定导线的线径大小。注：设备适用线径15~26mm。
2、安装时先安装两端无铁芯线夹，并要确保有金属编织带套的线夹与导线良好接触。
3、将螺丝拧紧后，检查线夹是否夹紧导线，若未夹紧，可在安装位置缠绕高压绝缘胶布至线夹能夹紧导线为止。
4、安装铁芯线夹时，要确保上下铁芯对准，若没有对准，可适当调整下端互感器位置，以保障安装完成后互感器无明显振动现象。
5、检查设备是否卡紧导线，要求不能沿线移动，再将所有螺丝拧紧以确保安装牢固。
