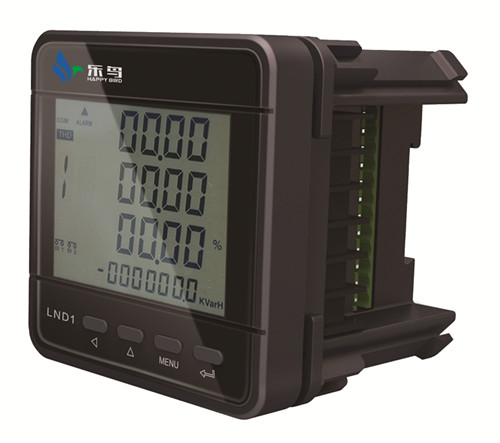

LND1 单相电测量仪表
简介
LND1单相电测量仪表，用于配电系统的连续监视。仪表可监测：电压、电流、频率、有功\无功\视在功率、有功\无功\视在电度、电流\电压谐波、IO输入、IO输出。模拟量输出用于DCS系统或工业监控设备，数字量输入用于监视开关状态，继电器输出用于控制开关的动作，所有的数据可通过RS485通讯口用Modbus-RTU通讯协议上传数据。
特点
● 直接测量多种电力参数
● 模拟量变送输出，多参数越界报警
● 可直接电压互感器接入，可任意设定PT变比
● 计量级电能测量功能(可选)
● 铁电存储，设定之参数永久记忆
● 数码 液晶显示 数据直观形象
● 可通讯接入SCADA 或 PLC系统中
● 方便安装 接线简单
● 与业界组态软件通信(Intouch/Fix/Citec /组态王/力控/杰控/太力等)
● 数码管显示
尺寸
● 外形尺寸：96mm×96mm×(63+21)mm(高 × 宽 × 深 ) ● 盘面开口尺寸：91mm×91mm (高 × 宽)
功能
● 电力参数测量：电压、电流、频率、有功\无功\视在功率、有功\无功\视在电度、电流\电压谐波。
● IO输入、IO输出
● 提供RS485通讯 Modbus_RTU 通讯协议。
技术规格
● 电压精度：0.2% 分辨率：0.1V 测量范围： 20V-500KV
● 电流精度： 0.2% 分辨率：0.001A 测量范围： 0A-9999A
● 频率精度: 0.2%分辨率： 0.01Hz 测量范围：45-65Hz
● 其他参数： 0.5%
● 模拟量输出：4-20mA
● 模拟量负载能力：4-20mA
● 模拟量解析度：12bit
● 漂移系数：<50PPM/℃
● 电流互感器输入： 0-5A 或 0-1A
● 电流二次侧输入： 100V 或 280V
● 过 负 荷 ：1.2倍/连续 10倍/1
● 工作范围： 85-265VAC 、80-300VDC
● 功 耗： 2W
● 模拟量最大负载电阻：500欧姆
● 输出类型：机械触点
● 输出最大开关电压：250VAC 、30VDC
● 输出最大开关电流：3A
● 输出触电材料：银合金
● 输出方式：状态输出
● 工作温度： -25 ~ 70℃
● 储存温度： -40 ~ 80℃
● 相对湿度：5%-95%无结露
应用
LND1单相多功能电力仪表的应用领域非常广泛，特别是在对电力品质、电力安全又要求的场合以及就地显示的场合：配电馈出、中低压系统、工业设备、商业 工业和电力系统。获取电量参数值，可替代如电流表、电压表或者功率表等单一功能的模拟式仪表。LND1单相电流/电压测量仪表具有四个直接按钮和数码显示窗口，帮助您获得中低压电网的所有参数。这些参数均可以通过含MODBUS通讯协议的RS485接口集中输入到PC/PLC等集中采集设备上。
选型
型号
功能
LND1/A
检测电流功能、频率
LND1/V
检测电压功能、频率
LND1/D
监测电路、电压、功率、频率
LND1/E
监测电路、电压、功率、频率、电度
备注：可选1路开关量输入1I、或者输出1O。 例如：LND1/A /1I。功能：监测电流、频率、一路输入功能。
