方城县fm40型桥梁伸缩缝按图纸生产

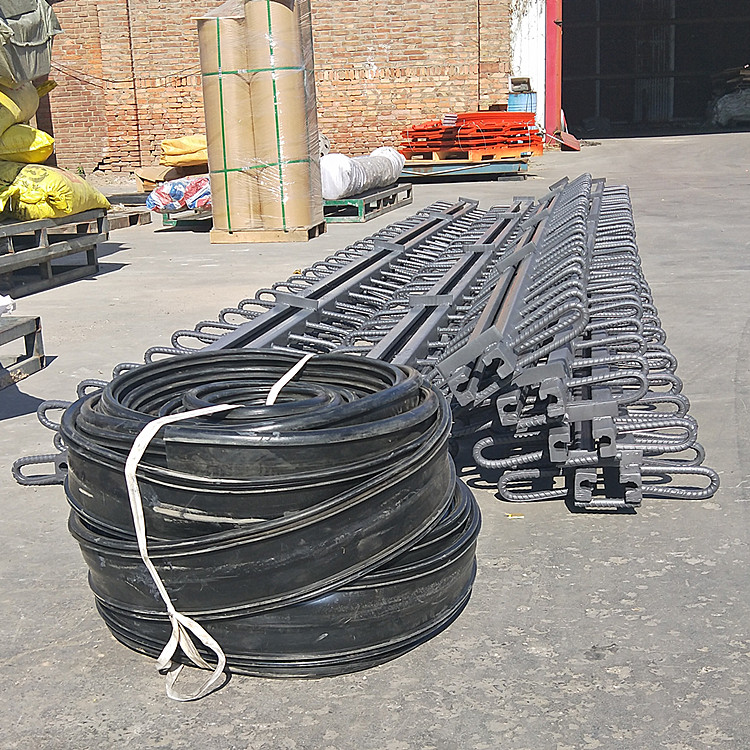

方城县fm40型桥梁伸缩缝按图纸生产模数式伸缩缝主要材料：钢质边梁：采用16Mn钢轧制，剖面呈F形。密封胶条：采用氯丁或三元乙丙橡胶制造，具有良好的耐老化、耐曲挠性能。锚固件：有锚钉、锚环、锚板结构三种，公路桥梁工程师可根据桥面板设计厚度选用。大家可以参考：C型桥梁伸缩缝的分类及产品适用范围中的详细介绍。

方城县fm40型桥梁伸缩缝按图纸生产模数式伸缩缝是国内交公路规划设计院设计的一种新颖桥梁伸缩装置，产品适用于大流量交通地段的公路、城市桥梁、高架道路与立交工程。

模数式桥梁伸缩缝是适用于设计荷载为汽超20挂超120级的直桥、弯桥、斜桥、坡桥等公路和城市桥梁。由于它采用钢质边梁、鸟形橡胶密封条和锚固构件组成。在桥梁梁体因温差等因素引起位移时，机械固定在边梁沟槽中的橡胶密封条能折迭伸缩。起到防水防尘作用。行驶车辆的冲击力，通过边梁和焊接的锚固构件传递到桥梁结构中。该型伸缩缝适用于伸缩量0～80mm的桥梁。
1、桥梁伸缩缝整条采用氯丁或三元乙丙橡胶制作，具有良好的耐老化、耐曲挠性能。适应桥梁梁端水平、横向、竖向变形，伸缩阻力极小。
2、钢质边梁采用16Mn精轧而成，锚固板及Φ16锚固筋具有良好的机械性能。作用于边梁上的车辆冲击力，通过锚固构件均衡的传递到梁体上，有很长的使用寿命。

方城县fm40型桥梁伸缩缝按图纸生产伸缩缝装置的安装：

同样优良的伸缩缝装置，不同的安装，使用效果和耐久性会有明显差别。这在我们调查研究中反映出的问题充分说明了伸缩缝装置施工安装是保证伸缩缝装置使用效果好坏一个关键环节。

1、伸缩缝装置的安装应尽量在路面铺好后进行，在伸缩缝装置安装前，须对留槽的宽度、深度及预埋钢筋进行检查，使之符合安装伸缩缝装置的要求。

2、清理槽口，必须把所有污物、尘土及其它不需要的东西全部予以。

3、检查伸缩缝装置各梁之间间隙是否符合安装温度的要求，如不符合必须在制造厂工程技术人员的指导下进行，使伸缩缝装置的各梁之间间隙符合设计要求，之后再安上夹具，以备安装。

4、以两侧的沥青路面为标高，用起重设备将伸缩缝装置槽口内，伸缩缝装置使其顶面与路面标高相同，其纵坡、横坡应与桥梁路面相符。

5、检查伸缩缝装置的位置，使伸缩缝装置在垂直缝的方向和顺缝方向的位置都符合设计要求，如果此时个别预埋钢筋对伸缩缝装置的正确安装有妨碍，可以用气割割掉。

6、使伸缩缝装置正确就位后，先将伸缩装置一侧的锚固筋与预留槽的预埋钢筋相连并焊接，焊接时可以间隔一个焊一个 ，然后再将另一侧的锚固钢筋按上述步骤焊接。当伸缩装置确认固定好后，夹具便可以取下，然后将其余的未焊锚固钢筋与预埋钢筋完全焊接，使伸缩装置可靠锚固。注意：严禁在伸缩装置中梁、边梁上任意施焊。

7、伸缩装置如果是分段安装的，接缝处必须采用焊接。型钢的焊接接头在制造工厂已经备好，当两相临缝对正后，即可安装。每根梁全部焊接好后再按上述步骤进行锚固。

8、在梁端安装模板，模板按伸缩装置外形尺寸和预留槽的缺口进行制作，模板应做的相当严密以防沙浆流进位移控制箱或流进梁端缝隙。

9、检查安装的模板严密无缝以后再将预留槽清洗干净，便可浇注混凝土，并振捣密实。混凝土至少与该处的结构混凝土具有同一强度，浇注混凝土时要保持伸缩装置的顶面清洁。

方城县fm40型桥梁伸缩缝按图纸生产运输：

伸缩缝装置按设计要求全部组装好后，由生产厂家或用户运往施工现场。如其长度超过运输允许限度或由于其它原因不能整体运输时，可以采用分段制作的。

存放：

伸缩装置运抵施工现场后，其存放应尽量接近安装位置，并应放置在少高于地面30cm的支撑物上。
