 变形缝的定义
建筑物在外界因素作用下常会产生变形，导致开裂甚至破坏。变形缝是针对这种情况而预留的构造缝。

变形缝可分为伸缩缝、沉降缝、防震缝三种。


伸缩缝:建筑构件因温度和湿度等因素的变化会产生胀缩变形。为此，通常在建筑物适当的部位设置竖缝，自基础以上将房屋的墙体、楼板层、 屋顶等构件断开，将建筑物分离成几个独立的部分.


沉降缝：上部结构各部分之间，因层数差异较大，或使用荷重相差较大；或因地基压缩性差异较大，总之一句话，可能使地基发生不均匀沉降时，需要设缝将结构分为几部分，使其每一部分的沉降比较均匀，避免在结构中产生额外的应力，该缝即称之为“沉降缝”。


防震缝：它的设置目的是将大型建筑物分隔为较小的部分，形成相对独立的防震单元，避免因地震造成建筑物整体震动不协调，而产生破坏。


有很多建筑物对这三种接缝进行了综合考虑，即所谓的“三缝合一”。
  概括如下：


施工缝：受到施工工艺的限制，按计划中断施工而形成的接缝，被称为施工缝。混凝土结构由于分层浇筑，在本层混凝土与上一层混凝土之间形成的缝隙，就是最常见的施工缝。所以并不是真正意义上的缝，而应该是一个面；


伸缩缝：为克服过大的温度应力而设置的缝，基础可不断开；


抗震缝：为使建筑物较规则，以期有利于结构抗震而设置的缝，基础可不断开。
  在抗震设防区，沉降缝和伸缩缝须满足抗震缝要求。


沉降缝： 指同一建筑物高低相差悬殊，上部荷载分布不均匀，或建在不同地基土壤上时，为避免不均匀沉降使墙体或其它结构部位开裂而设置的建筑构造缝。沉降缝把建筑物划分成几个段落，自成系统，从基础、墙体、楼板到房顶各不连接。缝宽一般为30～70毫米。

将建筑物或构筑物从基础至顶部完全分隔成段的竖直缝。借以避免各段不均匀下沉而产生裂缝。通常设置在建筑高低、荷载或地基承载力差别很大的各部分之间，以及在新旧建筑的联接处


变形缝漏水

一、渗漏原因分析：

1、基础原因：基础处理时未充分考虑，使沉降系数不一致，致伸缩缝两边出现一边高、一边低。

2、设计原因：伸缩缝防水设计过于简单，致达不到伸缩要求。

3、防水密封材料选用：防水密封材料原为普通型密封膏，抗老化、伸缩性能低，致防水层老化、开裂。

二、工程渗漏治理方案

根据工程的功能要求、结构特点，我们遵照《防水工程技术规范》所要求，对该工程采取“多道设防”、“复合防水”、“节点密封”等措施，选定防水材料的品种，确定构造和节点做法，并提出相应的技术措施方案。

三、防水材料选用：

1、50×50mm遇水膨胀止水条（执行GB/T18173.3-2002标准）该产品具有弹性接缝止水材料的密封防水作用，当接缝两面侧距离加大到弹性防水材料的弹性复原率以外时，由于该材料具有遇水膨胀的特性，在材料膨胀范围以内仍能起止水作用，膨胀体仍具有橡胶性质、更耐水、耐酸、耐碱。广泛用于地下铁路、隧道以及混凝土工程的施工缝、伸缩缝、裂缝。

2、双组份聚氨酯密封膏（执行JC482—92标准） 双组份聚氨酯密封膏是由含异氰酸酯基（NCO）的A组份加含有固化剂、补强剂、增粘剂、填充材料的B组份组成。使用时按指定比例混合，经交联反应固化成富有弹性、强度、粘结力特强的密封材料。该产品主要用于建筑物沉降缝、伸缩缝、施工缝、机场跑道、桥梁等接缝部位的密封。

四、施工工艺

1、走廊伸缩缝

1.1 基层要求：用切隔机将伸缩缝两边各50cm处切开（防止打錾时损坏相邻的大理石），然后将切隔处和伸缩缝之间的大理石及砂浆层打掉，直到基层（混凝土楼板面）清理干净。

1.2 将伸缩缝两边10cm宽打“V”形模垂深5cm。

1.3 用水泥砂浆将打成的“V”形两侧找平层。

1.4 在伸缩缝底部用50×50cm遇水膨胀止水条嵌底。

1.5 用双组份聚氨酯密封膏将止水条与结构层密封、压实。

1.6铺设YHJ-10.1三元乙丙橡胶防水卷材

1.6.1 基层清理。将基层表面凸起物等铲平，并将尘土杂物彻底清扫干净。

1.6.2 涂基层处理剂。基层处理剂采用涂刷法施工，涂刷应均匀一致。

1.6.3 涂基层胶粘剂。基底胶粘剂使用之前，需搅拌均匀方可使用，分别涂在基层和卷材底面。涂刷应均匀，不漏底，不堆积。

1.6.4 铺设卷材。涂胶20分钟左右，基本不粘手后，用手一边压一边驱除空气，粘合后应再用压辊滚压一遍，粘结牢固不翅边，不起鼓，然后用聚氨酯密封膏封口。

1.7 试水24小时后，做防水保护层。

1.8 铺设大理石 用1:2的水泥砂浆铺平约20毫米，接着将大理石呈水平状盖上，要轻拿轻放，不要让利器划伤表面，并用手轻压或用橡皮锤轻轻敲击大理石，务必使之平整，并与地面粘结结实，不出现空隙，否则经人踩踏容易断裂。铺设时要随时用棉丝之类的软性布将缝中挤出的浆液擦干净。铺设完后，可在板面定期找蜡，确保其晶亮的光泽。

1.9 最后用聚氨酯密封膏灌缝。

2、楼面伸缩缝。

2.1 基层要求 用切隔机将伸缩缝两边各50cm处切开（防止打錾时损坏相邻的地砖），然后将切隔处和伸缩缝之间的地砖及砂浆层要掉，直到基层（混凝土楼板面）清理干净。

2.2 铺设地砖

2.2.1 铺设前先把瓷砖浸泡一个小时，以防开裂，铺设时注意把相同型号和尺寸的瓷砖贴在同一个区域内。

2.2.2 施工时要将地面清理干净，如果地面没有严重的空凹，即可进行弹线施工。

2.2.3 在施工平面上拉出对角线，找出中心，再根据设计的图案，用水泥砂浆（水泥与砂子之比例为1:2）做粘合剂从中心向四周平铺，用手轻压或用橡皮锤轻轻敲击，与地面粘牢。

2.2.4 在铺设时，地砖与地面之间必须用水泥完全填实，不得空隙。否则，水泥干后，人踩上去容易断裂。

五、质量要求

材料：50×50mm遇水膨胀止水条、YHJ-10.1三元乙丙橡胶防水卷材、双组份聚氨酯密封膏必须提供检验报告，使用说明，经甲方认可方可使用。

六、成品保护措施

防水层的成品保护工作非常重要，在施工期间，必须制定有针对性的保护措施，非防水施工人员不得进入 。

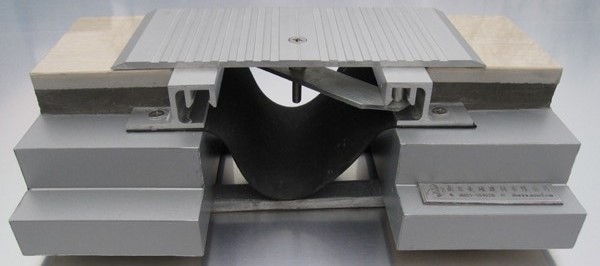

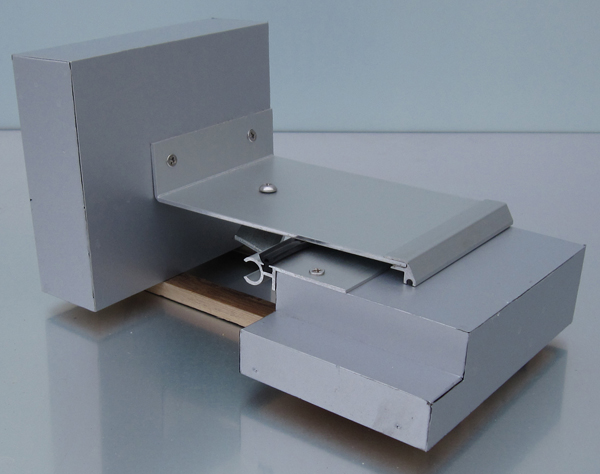

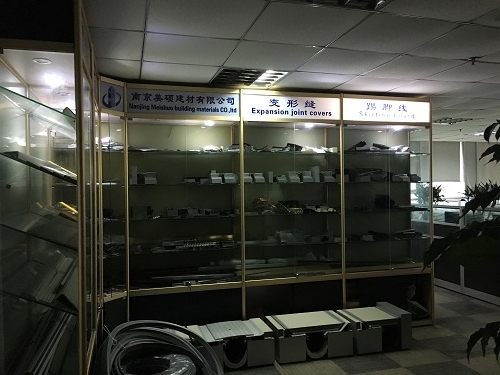

变形缝样品间展

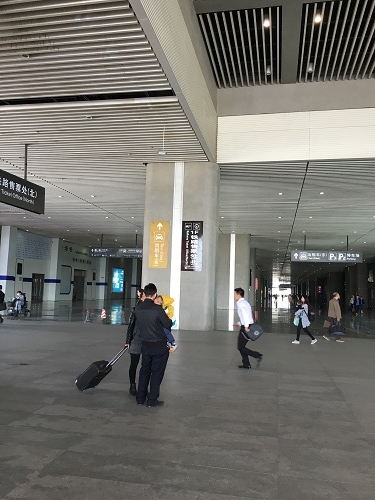

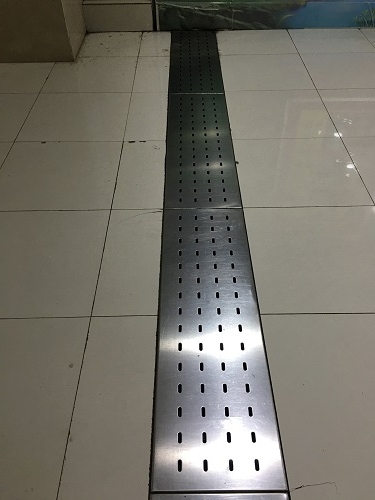

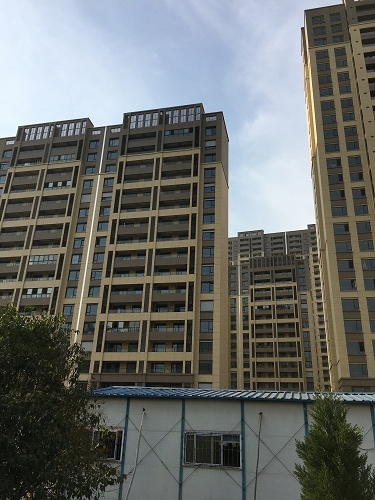

房屋建筑变形缝安装实图分享
