变形缝做法及伸缩缝安装

变形缝做法及伸缩缝安装

 变形缝的定义
建筑物在外界因素作用下常会产生变形，导致开裂甚至破坏。变形缝是针对这种情况而预留的构造缝。

变形缝可分为伸缩缝、沉降缝、防震缝三种。


伸缩缝:建筑构件因温度和湿度等因素的变化会产生胀缩变形。为此，通常在建筑物适当的部位设置竖缝，自基础以上将房屋的墙体、楼板层、 屋顶等构件断开，将建筑物分离成几个独立的部分.


沉降缝：上部结构各部分之间，因层数差异较大，或使用荷重相差较大；或因地基压缩性差异较大，总之一句话，可能使地基发生不均匀沉降时，需要设缝将结构分为几部分，使其每一部分的沉降比较均匀，避免在结构中产生额外的应力，该缝即称之为“沉降缝”。


防震缝：它的设置目的是将大型建筑物分隔为较小的部分，形成相对独立的防震单元，避免因地震造成建筑物整体震动不协调，而产生破坏。


有很多建筑物对这三种接缝进行了综合考虑，即所谓的“三缝合一”。
  概括如下：


施工缝：受到施工工艺的限制，按计划中断施工而形成的接缝，被称为施工缝。混凝土结构由于分层浇筑，在本层混凝土与上一层混凝土之间形成的缝隙，就是最常见的施工缝。所以并不是真正意义上的缝，而应该是一个面；


伸缩缝：为克服过大的温度应力而设置的缝，基础可不断开；


抗震缝：为使建筑物较规则，以期有利于结构抗震而设置的缝，基础可不断开。
  在抗震设防区，沉降缝和伸缩缝须满足抗震缝要求。


沉降缝： 指同一建筑物高低相差悬殊，上部荷载分布不均匀，或建在不同地基土壤上时，为避免不均匀沉降使墙体或其它结构部位开裂而设置的建筑构造缝。沉降缝把建筑物划分成几个段落，自成系统，从基础、墙体、楼板到房顶各不连接。缝宽一般为30～70毫米。

将建筑物或构筑物从基础至顶部完全分隔成段的竖直缝。借以避免各段不均匀下沉而产生裂缝。通常设置在建筑高低、荷载或地基承载力差别很大的各部分之间，以及在新旧建筑的联接处





墙面变形缝安装

前几天我上了次工地，亲自尝试了建筑墙面地面变形缝安装，在安装的过程中我当配角，安装结束后，我把安装的步骤记载了下来，我现在就写给大家看一下，希望我安装经历可以给大家带来帮助。

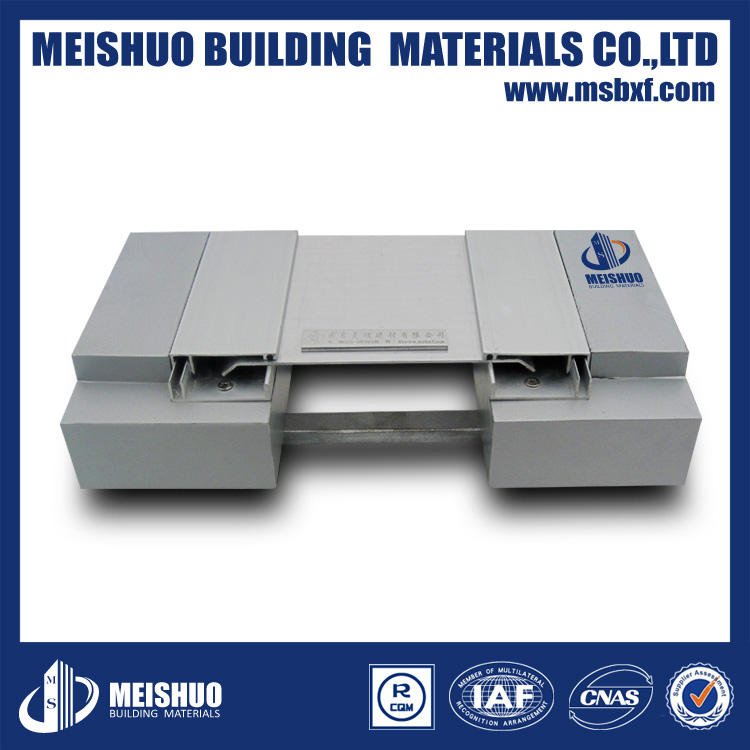

我安装的型号是墙面卡锁型和地面金属盖板型

在这两款中比较难装的地面盖板，地面盖板型安装的时候要求配带阻火带，所以在安装的时候又点难度，阻火带是在现场做的，所以在做的工程中产生了难度，因为是白铁皮加阻火棉的，我们厂家的白铁皮都是好的，所以在安装的时候要用手把它放在缝里，用膨胀螺栓固定，然后把阻火棉放在中间，在在阻火棉上铺一块白铁皮，把两块铁皮和棉一起固定在墙面上，阻火带的安装就结束了。接下来安放止水带，止水带用地面基座压着。下面就是安装变形缝基座，把基座放在预留的缝里和止水带用螺丝固定好，把基座固定好后，套滑杆，然后把盖板放上去，用螺丝把滑杆和盖板固定在一起，用手电钻把螺丝上好，地面盖板变形缝安装就结束了。

下面是墙面卡锁变形缝安装的步骤

把材料搬到施工现场，找齐工具，看看缝的平整度是否符合要求，检查完毕后，开始全面变形缝的安装

          把止水带安装找缝宽裁好，裁止水带的时候要注意止水带要比缝宽宽，让它有足够的空间这样既有更好的防水效果，安装的时候好操作，止水带裁好然后把止水带和基座一起固定在墙上，固定好后把盖板放在卡壳里用盖克卡住用力拍紧，墙面卡锁变形缝安装就结束了，相对来说卡锁变形缝在变形缝中是比较好安装的。



不锈钢系数

重量(kg)=厚度(mm)*宽度(m)*长度(m)*密度值

牌号                                   密度（*103千克/立方米）
00Cr30Mo2                                          7.64
00Cr19Ni13Mo3                    7.98
00Cr27Mo                                              7.67
0Cr19Ni12Mo3                      7.98
1Cr17Mo                                            7.70
0Cr25Ni20                         7.98
1Cr15                                                         7.70
0Cr18Ni12Mo2Cu2                7.98
3Cr16                                               7.70
00Cr18Ni14Mo2Cu2               7.98
00Cr27Mo                            7.67
0Cr19Ni12Mo3                      7.98
1Cr17                                                7.70
00Cr19Ni13Mo3                      7.98
00Cr17                                          7.70
0Cr18Ni11Nb                        7.98
7Cr17                                                        7.70
0Cr17Ni12Mo2N                     7.98
1Cr12                                             7.76
00Cr17Ni14Mo2                   7.98
1Cr13                                    7.76
0Cr17Ni12Mo2N                    7.98
0Cr13Ai                                                7.75
00Cr17Ni13Mo2N                    7.98
00Cr12                                            7.76
0Cr18Ni16Mo5                       8
0Cr13Ai                                               7.75
1Cr17Ni7                                  7.93
2Cr13                                                    7.75
0Cr23Ni13                                7.93
3Cr13                                                  7.75
1Cr17Ni8                             7.93
0Cr18Ni13Si4                                     7.75
1Cr18Ni9                                7.93
00Cr18Mo2                                        7.75
1Cr18Ni9Si3                            7.93
0Cr26Ni5Mo2                                     7.80
0Cr19Ni9                                   7.93
1Cr17Mn6Ni5N                                    7.93
00Cr19Ni11                                7.93
00Cr18Ni9S13                                  7.93
0Cr19Ni9N                             7.93

1Cr17Mn6Ni6N                                       7.93
0Cr18Ni11Ti                           7.93
1Cr18nNi8Ni5N                                   7.93
0Cr17Ni17Al                            7.93


201(1Cr17Mn6Ni5N),
202(1Cr18Mn8Ni5N)
301(1Cr17Ni7)
304(0Cr18Ni9),
304L(00Cr19Ni10),
321(1Cr18Ni9Ti),
316(0Cr18Ni12M02),
316L(00Cr17Ni14M02),
309S  (0Cr23Ni13),
310  (0Cr25Ni20),
410S(0Cr13),
410(1Cr13),
420J1(2Cr13),
420J2(3Cr13),
430(1Cr17)
10#、20#、35#、45#16Mn、27SiMn、
12Cr1MoV、10CrMo910、15CrMo、35CrMo。

不锈钢 是一种合金，它没有一个能准确说出的密度。
如果能知道它的各成份的比例，通过计算才能得出结果。
按主要化学组成分为铬不锈钢、铬镍不锈钢和铬锰氮不锈钢等。
它们的密度都不相同，即使是同一种材质，才会因各组成部分的不同而不同。
下面介绍一般不锈钢的密度计算  重量(kg)=厚度(mm)*宽度(m)*长度(m)*密度值
牌号                                   密度（*103千克/立方米）
00Cr30Mo2                                          7.64
00Cr19Ni13Mo3                    7.98
00Cr27Mo                                              7.67
0Cr19Ni12Mo3                      7.98
1Cr17Mo                                            7.70
0Cr25Ni20                         7.98
1Cr15                                                         7.70
0Cr18Ni12Mo2Cu2                7.98
3Cr16                                               7.70
00Cr18Ni14Mo2Cu2               7.98
00Cr27Mo                            7.67
0Cr19Ni12Mo3                      7.98
1Cr17                                                7.70
00Cr19Ni13Mo3                      7.98
00Cr17                                          7.70
0Cr18Ni11Nb                        7.98
7Cr17                                                        7.70
0Cr17Ni12Mo2N                     7.98

1Cr12                                             7.76
00Cr17Ni14Mo2                   7.98
1Cr13                                    7.76
 0Cr17Ni12Mo2N                    7.98
0Cr13Ai                                                7.75
00Cr17Ni13Mo2N                    7.98
00Cr12                                            7.76
0Cr18Ni16Mo5                       8
0Cr13Ai                                               7.75
1Cr17Ni7                                  7.93
2Cr13                                                    7.75
0Cr23Ni13                                7.93
3Cr13                                                  7.75
1Cr17Ni8                             7.93
0Cr18Ni13Si4                                     7.75
1Cr18Ni9                                7.93
00Cr18Mo2                                        7.75
1Cr18Ni9Si3                            7.93
0Cr26Ni5Mo2                                     7.80
0Cr19Ni9                                   7.93
1Cr17Mn6Ni5N                                    7.93
00Cr19Ni11                                7.93
00Cr18Ni9S13                                  7.93
0Cr19Ni9N                             7.93
1Cr17Mn6Ni6N                                       7.93
0Cr18Ni11Ti                           7.93
1Cr18nNi8Ni5N                                   7.93
0Cr17Ni17Al                            7.93
各种五金的密度:  铬钒、铬镍、铬镍钼、
铬锰、硅、铬锰硅镍、
硅锰、硅铬钢             7.85                 67-2.5、66-6-3-2、
60-1-1铝黄铜 8.5
镍黄铜                   8.5
铬镍钨钢                 7.80                 锰黄铜
8.5        铬钼铝钢                 7.65
硅黄铜、镍黄铜、铁黄铜         8.5









什么是变形缝？什么是剪力墙？什么是框架结构？什么是框架?剪力墙结构？什么是全剪力墙结构？

1、什么是容积率？

答：容积率是项目总建筑面积与总用地面积的比值。一般用小数表示。

2、什么是建筑密度？

答：建筑密度是项目总占地基地面积与总用地面积的比值。一般用百分数表示。

3、什么是绿地率（绿化率）？

答：绿地率是项目绿地总面积与总用地面积的比值。一般用百分数表示。

4、什么是日照间距？

答：日照间距，就是前后两栋建筑之间，根据日照时间要求所确定的距离。日照间距的计算，一般以冬至这一天正午正南方向房屋底层窗台以上墙面，能被太阳照到的高度为依据。

5、建筑物与构筑物有何区别？

答：凡供人们在其中生产、生活或其他活动的房屋或场所都叫做建筑物，如公寓、厂房、学校等；而人们不在其中生产或生活的建筑，则叫做构筑物，如烟囱、水塔、桥梁等。

6、什么是建筑“三大材”？

答：建筑“三大材”指的是钢材、水泥、木材。

7、建筑安装工程费由哪三部分组成？

答：建筑安装工程费由人工费、材料费、机械费三部分组成。

8、什么是统一模数制？什么是基本模数、扩大模数、分模数？

答：（1）、所谓统一模数制，就是为了实现设计的标准化而制定的一套基本规则，使不同的建筑物及各分部之间的尺寸统一协调，使之具有通用性和互换性，以加快设计速度，提高施工效率、降低造价。

（2）、基本模数是模数协调中选用的基本尺寸单位，用M表示，1M=100mm。

（3）、扩大模数是导出模数的一种，其数值为基本模数的倍数。扩大模数共六种，分别是3M（300mm）、6M（600mm）、12M（1200mm）、15M（1500mm）、30M（3000mm）、60M（6000mm）。建筑中较大的尺寸，如开间、进深、跨度、柱距等，应为某一扩大模数的倍数。

（4）、分模数是导出模数的另一种，其数值为基本模数的分倍数。分模数共三种，分别是1/10M（10mm）、1/5M（20mm）、1/2M（50mm）。建筑中较小的尺寸，如缝隙、墙厚、构造节点等，应为某一分模数的倍数。

9、什么是标志尺寸、构造尺寸、实际尺寸？

答：（1）、标志尺寸是用以标注建筑物定位轴线之间（开间、进深）的距离大小，以及建筑制品、建筑构配件、有关设备位置的界限之间的尺寸。标志尺寸应符合模数制的规定。

（2）、构造尺寸是建筑制品、建筑构配件的设计尺寸。构造尺寸小于或大于标志尺寸。一般情况下，构造尺寸加上预留的缝隙尺寸或减去必要的支撑尺寸等于标志尺寸。

（3）、实际尺寸是建筑制品、建筑构配件的实有尺寸。实际尺寸与构造尺寸的差值，应为允许的建筑公差数值。

10、什么是定位轴线？

答：定位轴线是用来确定建筑物主要结构或构件的位置及其标志尺寸的线。

11、什么是横向、纵向？什么是横向轴线、纵向轴线？

答：（1）、横向，指建筑物的宽度方向。

（2）、纵向，指建筑物的长度方向。

（3）、沿建筑物宽度方向设置的轴线叫横向轴线。其编号方法采用阿拉伯数字从左至右编写在轴线圆内。

（4）、沿建筑物长度方向设置的轴线叫纵向轴线。其编号方法采用大写字母从上至下编写在轴线圆内（其中字母I、O、Z不用）。

12、什么是房屋的开间、进深？

答：开间指一间房屋的面宽，及两条横向轴线之间的距离；进深指一间房屋的深度，及两条纵向轴线之间的距离。





美硕产品的起源

南京美硕建材有限公司，是一家多功能的建材公司，他的主要产品是变形缝、伸缩缝、抗震缝，但美硕为了让客户更方便，之前有好多客户想找自己想要的地毯和防滑条踢脚线，

但是把中国都找遍了，可是就是找不到想要的产品。

后来美硕的懂事知道了这件事，就让厂里的技术人员不管用什么方法，都要研制出客户心中的产品，在懂事下达了命令后，厂里技术人员加班熬夜，

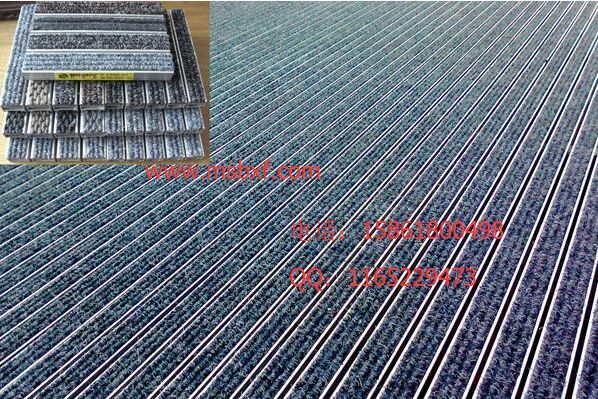

一个月后终于研制出了客户想要的防滑条，踢脚线，防尘地毯，分隔缝，就这样踢脚线，防滑条，防尘地毯，分隔缝就诞生了，这些产品是在2010年研制出来的，

在这短短的五年里，美硕产品小到遍布中国各个省市，大到美国、巴基斯坦等各个国家。

美硕建材有限公司一共分为两个部门，外贸部，和内贸部，就是这两大部门撑起了美硕，内贸部主要负责国内销售，外贸负责国外产品销售。



中国建筑标准设计研究院《变形缝建筑构造

(一)》(04CJ01-1)、《变形缝建筑构造

(二)》(04CJ01-2)及《变形缝建筑构造

(三)》(04CJ01-3)、华北地区建筑设计标准化办公室/西北地区建筑标准设计协作办公室《建筑构造专项图籍》(88JZ3)

天津市建筑标准设计办公室《建筑变形缝构造<金属成品系列>》(津07J902)、

安徽省工程建设标准设计办公室《建筑变形缝构造图集<二>》(皖2006J906)、

江苏省工程建设标准站《墙身、楼地面变形缝》(苏J09-2004)、

浙江省标准设计站《变形缝建筑构造》(2006浙J55)、

上海市工程建设标准化办公室《建筑变形缝构造及配件》(2003沪J/T-302)、

山东省标准设计办公室《变形缝建筑构造》(L05JT06)、

陕西省建筑标准设计办公室《建筑变形缝构造图籍》(陕2006J 15)、

重庆市建设技术发展中心《建筑变形缝构造图籍》(06J011)、

西南地区建筑标准设计协作领导小组办公室《建筑变形缝构造图籍》(西南06J/T-304)、

辽宁省建筑标准设计研究院《金属成品变形缝建筑构造》(辽2006J403)



 施工方案

（一）  外墙变形缝处理

1  根据施工现场柱与墙、墙与墙、柱与柱间不同结构间及伸缩缝的平面或转角方式，按照图集要求的计尺寸、用 0.6  厚不锈钢分别压型各类折形如设计。

2  清除伸缩缝内杂物直至干净以及清除伸缩缝两边墙或柱保 证聚苯板和不锈钢固定牢固。

3   切割聚苯板，从上不到下粘贴于缝内直至牢固，保证不掉 落不偏移。

4   根据设计尺寸用吊线锤吊线弹出不锈钢边线以便控制。

5   根据弹线尺寸位置将不锈钢及小网钢板网用胀锚螺栓间距 500MM 固定，个别脆弱部位加强加密固定。

6   将小网钢板网固定与墙体两边。

7   粉刷时将不锈钢板两侧预埋部份包括小网钢板网覆盖于粉刷层内。

8   外墙粉刷及涂料施工时，保证钢板的接缝顺直及不受污染，保持不锈钢板外观平整光洁。


（二）内墙变形缝处理

1.  清理缝内杂物及缝边固定位置杂物以便固定铝合金。

2.  根据不同结构类型，预制铝合金中心板、铝合金底框、铝合金盖板及铝锚夹。

3.  根据设计尺寸弹出铝合金边框线保持直线。

4.  利用弹出线将铝合金底框及铝合金中心板用膨胀螺栓 沿线固定，保持直线及平整度。

5.  将铝合金盖板用铝锚夹与铝合金底框、中心板连接牢 固。

6.  将粉刷面层与盖板及框的连接处用油膏嵌缝，保持柔性 连接。

7.  保持铝合金盖板平整光泽。地面伸缩缝处理


（三）地面伸缩缝处理

1  根据不同形式预制 4MM 厚不锈钢板按设计水平面宽度 300MM。

2  清除地面伸缩缝内杂物及缝边杂物以便固定。

3  用卷材留槽铺设于缝内固定缝边。

4  沿缝两边间距 500MM 锚固折形镀锌铁皮。

5  将岩棉填入缝的卷材凹槽内。

6  涂抹胶泥于缝两边，保持平整。

7  将4MM厚不锈钢盖板与膨胀螺丝焊接牢固，经压挤与地面粘结牢固。

8  控制盖板高度与地面粘结牢固，保持与地面装饰层同一 高度，无接搓高低缝。





变形缝设置要求

  变形缝

基本概念及相关规定：

1.伸缩缝：连续地设置在建、构筑物应力比较集中的部位，将建、构筑物分割成两个或若干个独立单元，彼此能自由伸缩的竖向或水平缝。

建筑物伸缩缝在地面以下的结构可不断开。伸缩缝的宽度应满足结构可能的最大伸缩变形的要求，以及其他的要求。

伸缩缝最大间距详见《混凝土结构设计规范》（GB 50010-2002）

第9.1.1条、《砌体结构设计规范》（GB 50003-2001）

第6.3.1条、《钢结构设计规范》（GB 50017-2003）

第8.1.5条、《门式刚架轻型房屋钢结构技术规程》（CECS 102：2002）

第4.3.1条等。


2. 防震缝：设置在建筑中层数、质量、刚度差异过大等、而可能在地震时引起应力或变形集中造成破坏的部位的竖向缝。

防震缝应在地面以上设置。防震缝的宽度应根据设防烈度和房屋高度确定，对多层房屋可采用50～100mm，对高层房屋可采用100～150mm。钢结构防震缝的宽度不应小于相应混凝土房屋缝宽的1.5倍。


3.沉降缝：设置在同一建筑中因基础沉降产生显著差异沉降和可能引起结构难以承受的内力和变形的部位的竖直缝。

沉降缝不但应贯通上部结构，而且也应贯通基础本身。沉降缝的宽度不宜小于120mm，并应考虑缝两侧结构非均匀沉降倾斜和地面高差的影响。

4.抗震缝、伸缩缝在地面以下可不设缝，连接处应加强。但沉降缝两侧墙体基础一定要分开。

5.另外，还有墙体控制缝及屋盖分割缝，均需用弹性密封材料填嵌或防护。

6.施工中留设后浇带或采取专门的预加应力措施可适当增加规范规定的伸缩缝最大间距。

7. 某些标准图集和《2003结构技术措施》第5.3.13条规定：现浇悬臂挑檐板或天沟板的伸缩缝间距不应大于15m（与规范规定的12m不一致）。伸缩缝宽不小于20mm，缝隙内宜用油膏或其他防渗漏措施处理。

8. 水池、地沟、涵洞、地下室等地下结构的变形缝尚应设置止水带及用其他防渗漏措施处理。具体详见《地下工程防水技术规范》（GB 50108-2001）第5节。






变形缝剪力墙模板支设施工工法

１． 随着科学技术的发展，高层及超高层结构越来越广泛地运用在工业与民用建筑中，剪力墙和框架剪力墙结构在高层结构中应用极为普遍，剪力墙之间设置变形缝在高层结构中也非常多见。

变形缝（抗震缝、沉降缝、伸缩缝）的设置间距一般为200~500mm，因此变形缝两边模板的支设和拆除在结构施工时往往具有一定的施工难度。

传统模板施工方法是先施工完一边剪力墙后，施工另一边剪力墙时往往要在200~500mm的变形缝中填塞苯板，费时费工，且苯板容易变形，施工质量不易控制，同时苯板不能拆除或拆除不干净。

２． 工法特点

①、利用大模板施工技术，可克服传统模板的支设和拆除困难；

②、大模板吊装施工工艺可节省工程成本（与苯板填充相比），且混凝土成型质量更容易保证；

③、可利用常规材料和现有现场施工设备组织施工；

④、减少操作难度、缩短施工工期。

３． 适用范围  适合于高层及超高层建筑两面剪力墙间变形缝(缝宽200~500mm范围内)的模板支设与拆除。




４． 施工工艺与操作要点

4.1工艺原理  改变传统模板散装散拆方法，将变形缝两边的剪力墙错开一个层高进行施工，利用大模板施工工艺组织变形缝间隔剪力墙的模板支拆。

4.2施工工艺流程  利用大模板先施工一边剪力墙→绑扎另一边剪力墙钢筋→吊装剪力墙外大模板→支设内模穿螺杆加固→浇筑楼层混凝土(含墙)→模板吊装拆除→养护。

4.3操作要点  4.3.1施工程序  先施工一边楼层(低一楼层)，再施工另一边楼层，具体在抗震缝处剪力墙的施工工序为： 绑扎剪力墙钢筋→吊装剪力墙外大模→支设内模穿螺杆加固→浇筑楼层混凝土→模板吊装拆除。





变形缝

一、变形缝的作用和分类

建筑变形缝的主要原因：

1、温度变化

2、地基沉降

3、地震作用

解决建筑变形缝的方法

1、加强建筑的整体性：圈梁、构造柱等。

2、预留缝隙-释放变形能以减小变形能引起的应力。

温度变化-伸缩缝-水平方向自由变形

地基不高凸不平沉降-沉降缝-垂直方向自由沉降变形

地震-防震缝-防地震水平波的影响

变形缝应依据不同的工程实际情况、按照有关的设计规范规定设置。其采用的构造处理方案应根据其部位和需要分别达到盖缝、防水、防火、保温、美观等要求。




变形缝设置要求
1、伸缩缝设置的要求
伸缩缝是在长度或宽度较大的建筑物中，为避免由于温度变化引起材料的热胀冷缩导致构件开裂，而沿建筑物的竖向将基础以上部分全部断开的垂直缝隙。


伸缩缝-根据建筑物的长度、结构类型和屋盖刚度以及屋面有否设保温或隔热层来考虑。

有关规范规定砌体结构和钢筋混凝土结构伸缩缝的最大间距一般为50-75m。伸缩缝的宽度一般20-30mm.



什么是变形缝

在工程实践中,常会遇到不同大小、不同体型、不同层高，建在不同地质条件上的建筑物，对某些建筑物，如果不考虑温度伸缩、沉降和地震的影响，就会产生裂缝，甚至破坏。

下面将结构缝的种类和设置原则分别阐述一下，以利于今后的工作。

1． 伸缩缝（温度变形缝）

伸缩缝的主要作用是避免由于温差和砼收缩而使房屋结构产生严重的变形和裂缝。

为了防止房屋在正常使用条件下，由于温差和墙体干缩引起的墙体竖向裂缝，伸缩缝应设在因温度和收缩变形可能引起的应力集中、砌体产生裂缝可能性最大的地方。

温度伸缩缝的间距可通过计算确定，亦可按砌体结构设计规范（GB2003-2001）表6.3.1采用。

砌体房屋温度伸缩缝的最大间距（M）

屋盖和楼盖类别 间距

整配式或装配整体式钢筋混凝土结构 有保温层或隔热层的屋盖、楼盖 50

无保温层或隔热层的屋盖、楼盖 40

整配式无檩体系钢筋混凝土结构 有保温层或隔热层的屋盖、楼盖 60

无保温层或隔热层的屋盖、楼盖 50

整配式有檩体系钢筋混凝土结构 有保温层或隔热层的屋盖、楼盖 75

无保温层或隔热层的屋盖、楼盖 60

瓦材屋盖、木屋盖或楼盖、轻钢屋盖 100

伸缩缝的做法是从基础顶面开始将两个温度区段的上部结构完全分开。

2. 沉降缝

沉降缝是指在工程结构中，为避免因地基沉降不均导致结构沉降裂缝而设置的永久性的变形缝。
沉降缝主要控制剪切裂缝的产生和发展，通过设置沉降缝消除因地基承载力不均而导致结构产生的附加内力，自由释放结构变形，达到消除沉降缝的目的。
实际上它将建筑物划分为两个相对独立的结构承重体系。

沉降缝的设置部位：

⑴建筑平面的转折部位；

⑵高度差异或荷载差异处；

⑶长高比过大的砌体承重结构或钢筋砼框架的适当部位；

⑷地基土的压缩性有显著差异处；

⑸建筑结构或基础类型不同处；

⑹分期建造房屋的交界处。

沉降缝的做法与伸缩缝不同，它要求在沉降缝处将基础连同上部结构完全断开，自成独立单元。沉降缝的宽度可按表1采用。

必须注意，在沉降缝内不能填塞材料，以免妨碍建筑物两侧各单元的自由移动，不少工程，虽然设置了沉降缝，但由于施工时不慎缝内被砖块或砂浆等杂物堵塞，往往失去沉降缝的作用。

在寒冷地区，因保暖需要，可在缝的侧面充填保温材料，但必须保证墙体能自由沉降。



房屋沉降缝的宽度（MM）

房屋层数 沉降缝宽度
2—3
4—5
5层以上 50—80
80—100
≥120


防震缝

为了提高房屋的抗震能力，避免或减轻破坏，在《建筑抗震设计规范》（GB50011-2001）中规定：多层砌体房屋结构有下列情况之一时，应设置防震缝，缝两侧均应设置墙体：

（1） 房屋立面高差在6M以上；

（2） 房屋有错层，且楼板高差较大；

（3） 各部分结构刚度、质量截然不同时；

高层钢筋砼房屋当需要设置防震缝时，防震缝最小宽度应符合下列规定：

⑴框架结构房屋的防震缝宽度，当高度不超过15m时可采用70m；超过15m时，6度、7度、8度和9度相应每增加高度5m、4m、3m和2m，宜加宽20mm。

⑵框架-抗震墙结构房屋的防震缝宽度可采用⑴项规定的数值的70%，抗震墙结构房屋的防震缝宽度可采用⑴项规定的数值的50%；且均不小于70mm。

⑶防震缝两侧结构类型不同时，宜按需要较宽防震缝的结构类型和较低房屋高度确定缝宽。

设置防震缝时，应将建筑物分隔成独立，规则的结构单元，防震缝两侧的上部结构应完全分开，防震缝与伸缩缝、沉降缝应综合考虑，协调布置伸缩缝、沉降缝应符合防震缝的要求。

沉降缝的宽度尚应考虑基础内倾使缝宽减小后仍能满足防震缝的宽度。

此外，凡是需做伸缩缝、沉降缝的地方均应做成防震缝，防震缝应沿房屋全高设置，两侧应布置墙。一般防震缝的基础可不断开，只是兼做沉降缝时才将基础断开。

防震缝宽度按房屋高度和设计烈度的不同，一般可取50-100MM。


4.后浇带

后浇带是指现浇整体钢筋砼结构中，在施工期间保留的临时性温度和收缩变形缝，着重解决钢筋砼结构在强度增长过程中因温度变化、砼收缩等产生的裂缝，以达到释放大部分变形，减小约束力，避免出现贯通裂缝。

后浇带应设在对结构无严重影响的部位，即结构构件内力相对较小的位置，通常每隔30-40一道，缝宽70-100CM。

一般在两部分砼浇灌后两周至一个月再用比原结构强度高5-10N/MM2的微膨水泥或无收缩水泥砼补浇成为连续、整体、无伸缩缝的结构。

应该指出，设置结构缝会增加造价，施工也不方便，因此，在确定房屋的造型和布置时，建筑设计和结构设计必须结合起来考虑结构缝的设置问题，尽可能不设或少设结构缝。

现代建筑中，由于建筑使用和立面要求，在尽管平面形状复杂、立面体型不均衡的情况下，也要求不设沉降缝、抗震缝和伸缩缝，况且设置这种结构缝，防水处理较困难，材料用量较多，结构复杂，施工困难，特别是剪力墙结构，结构缝的施工更为困难。

在地震区，由于结构缝将房屋分成几个部分，在地震力的作用下，各个部分相互碰撞，宜造成震害，不但引起结构局部破坏，还使建筑装饰材料也造成破坏，增加了震后修复工作。

目前，一般在结构总体布置上采取一些相应措施，减少房屋沉降差，防止因温度变化使结构产生伸缩而引起温度应力，加强在地震力的作用下产生应力集中和结构薄弱的部位，以减少或不设沉降缝、抗震缝和伸缩缝。
