厦门变形缝厂家

南京美硕变形缝厂家

中国建筑标准设计研究院《变形缝建筑构造
(一)》(04CJ01-1)、《变形缝建筑构造
(二)》(04CJ01-2)及《变形缝建筑构造
(三)》(04CJ01-3)、华北地区建筑设计标准化办公室/西北地区建筑标准设计协作办公室《建筑构造专项图籍》(88JZ3)
天津市建筑标准设计办公室《建筑变形缝构造<金属成品系列>》(津07J902)、
安徽省工程建设标准设计办公室《建筑变形缝构造图集<二>》(皖2006J906)、
江苏省工程建设标准站《墙身、楼地面变形缝》(苏J09-2004)、
浙江省标准设计站《变形缝建筑构造》(2006浙J55)、
上海市工程建设标准化办公室《建筑变形缝构造及配件》(2003沪J/T-302)、
山东省标准设计办公室《变形缝建筑构造》(L05JT06)、
陕西省建筑标准设计办公室《建筑变形缝构造图籍》(陕2006J 15)、
重庆市建设技术发展中心《建筑变形缝构造图籍》(06J011)、
西南地区建筑标准设计协作领导小组办公室《建筑变形缝构造图籍》(西南06J/T-304)、
辽宁省建筑标准设计研究院《金属成品变形缝建筑构造》(辽2006J403)

什么是变形缝
在工程实践中,常会遇到不同大小、不同体型、不同层高，建在不同地质条件上的建筑物，对某些建筑物，如果不考虑温度伸缩、沉降和地震的影响，就会产生裂缝，甚至破坏。
下面将结构缝的种类和设置原则分别阐述一下，以利于今后的工作。
1． 伸缩缝（温度变形缝）
伸缩缝的主要作用是避免由于温差和砼收缩而使房屋结构产生严重的变形和裂缝。
为了防止房屋在正常使用条件下，由于温差和墙体干缩引起的墙体竖向裂缝，伸缩缝应设在因温度和收缩变形可能引起的应力集中、砌体产生裂缝可能性最大的地方。
温度伸缩缝的间距可通过计算确定，亦可按砌体结构设计规范（GB2003-2001）表6.3.1采用。
砌体房屋温度伸缩缝的最大间距（M）
屋盖和楼盖类别 间距
整配式或装配整体式钢筋混凝土结构 有保温层或隔热层的屋盖、楼盖 50
无保温层或隔热层的屋盖、楼盖 40
整配式无檩体系钢筋混凝土结构 有保温层或隔热层的屋盖、楼盖 60
无保温层或隔热层的屋盖、楼盖 50
整配式有檩体系钢筋混凝土结构 有保温层或隔热层的屋盖、楼盖 75
无保温层或隔热层的屋盖、楼盖 60
瓦材屋盖、木屋盖或楼盖、轻钢屋盖 100
伸缩缝的做法是从基础顶面开始将两个温度区段的上部结构完全分开。

美硕产品的起源
南京美硕建材有限公司，是一家多功能的建材公司，他的主要产品是变形缝、伸缩缝、抗震缝，但美硕为了让客户更方便，之前有好多客户想找自己想要的地毯和防滑条踢脚线，
但是把中国都找遍了，可是就是找不到想要的产品。

后来美硕的懂事知道了这件事，就让厂里的技术人员不管用什么方法，都要研制出客户心中的产品，在懂事下达了命令后，厂里技术人员加班熬夜，

一个月后终于研制出了客户想要的防滑条，踢脚线，防尘地毯，分隔缝，就这样踢脚线，防滑条，防尘地毯，分隔缝就诞生了，这些产品是在2010年研制出来的，
在这短短的五年里，美硕产品小到遍布中国各个省市，大到美国、巴基斯坦等各个国家。
美硕建材有限公司一共分为两个部门，外贸部，和内贸部，就是这两大部门撑起了美硕，内贸部主要负责国内销售，外贸负责国外产品销售。

2. 沉降缝
沉降缝是指在工程结构中，为避免因地基沉降不均导致结构沉降裂缝而设置的永久性的变形缝。
沉降缝主要控制剪切裂缝的产生和发展，通过设置沉降缝消除因地基承载力不均而导致结构产生的附加内力，自由释放结构变形，达到消除沉降缝的目的。
实际上它将建筑物划分为两个相对独立的结构承重体系。
沉降缝的设置部位：
⑴建筑平面的转折部位；
⑵高度差异或荷载差异处；
⑶长高比过大的砌体承重结构或钢筋砼框架的适当部位；
⑷地基土的压缩性有显著差异处；
⑸建筑结构或基础类型不同处；
⑹分期建造房屋的交界处。
沉降缝的做法与伸缩缝不同，它要求在沉降缝处将基础连同上部结构完全断开，自成独立单元。沉降缝的宽度可按表1采用。

必须注意，在沉降缝内不能填塞材料，以免妨碍建筑物两侧各单元的自由移动，不少工程，虽然设置了沉降缝，但由于施工时不慎缝内被砖块或砂浆等杂物堵塞，往往失去沉降缝的作用。
在寒冷地区，因保暖需要，可在缝的侧面充填保温材料，但必须保证墙体能自由沉降。
房屋沉降缝的宽度（MM）
房屋层数 沉降缝宽度
2—3
4—5
5层以上 50—80
80—100
≥120

防震缝
为了提高房屋的抗震能力，避免或减轻破坏，在《建筑抗震设计规范》（GB50011-2001）中规定：多层砌体房屋结构有下列情况之一时，应设置防震缝，缝两侧均应设置墙体：
（1） 房屋立面高差在6M以上；
（2） 房屋有错层，且楼板高差较大；
（3） 各部分结构刚度、质量截然不同时；
高层钢筋砼房屋当需要设置防震缝时，防震缝最小宽度应符合下列规定：
⑴框架结构房屋的防震缝宽度，当高度不超过15m时可采用70m；超过15m时，6度、7度、8度和9度相应每增加高度5m、4m、3m和2m，宜加宽20mm。
⑵框架-抗震墙结构房屋的防震缝宽度可采用⑴项规定的数值的70%，抗震墙结构房屋的防震缝宽度可采用⑴项规定的数值的50%；且均不小于70mm。
⑶防震缝两侧结构类型不同时，宜按需要较宽防震缝的结构类型和较低房屋高度确定缝宽。
设置防震缝时，应将建筑物分隔成独立，规则的结构单元，防震缝两侧的上部结构应完全分开，防震缝与伸缩缝、沉降缝应综合考虑，协调布置伸缩缝、沉降缝应符合防震缝的要求。
沉降缝的宽度尚应考虑基础内倾使缝宽减小后仍能满足防震缝的宽度。
此外，凡是需做伸缩缝、沉降缝的地方均应做成防震缝，防震缝应沿房屋全高设置，两侧应布置墙。一般防震缝的基础可不断开，只是兼做沉降缝时才将基础断开。
防震缝宽度按房屋高度和设计烈度的不同，一般可取50-100MM。

4.后浇带
后浇带是指现浇整体钢筋砼结构中，在施工期间保留的临时性温度和收缩变形缝，着重解决钢筋砼结构在强度增长过程中因温度变化、砼收缩等产生的裂缝，以达到释放大部分变形，减小约束力，避免出现贯通裂缝。
后浇带应设在对结构无严重影响的部位，即结构构件内力相对较小的位置，通常每隔30-40一道，缝宽70-100CM。
一般在两部分砼浇灌后两周至一个月再用比原结构强度高5-10N/MM2的微膨水泥或无收缩水泥砼补浇成为连续、整体、无伸缩缝的结构。
应该指出，设置结构缝会增加造价，施工也不方便，因此，在确定房屋的造型和布置时，建筑设计和结构设计必须结合起来考虑结构缝的设置问题，尽可能不设或少设结构缝。
现代建筑中，由于建筑使用和立面要求，在尽管平面形状复杂、立面体型不均衡的情况下，也要求不设沉降缝、抗震缝和伸缩缝，况且设置这种结构缝，防水处理较困难，材料用量较多，结构复杂，施工困难，特别是剪力墙结构，结构缝的施工更为困难。
在地震区，由于结构缝将房屋分成几个部分，在地震力的作用下，各个部分相互碰撞，宜造成震害，不但引起结构局部破坏，还使建筑装饰材料也造成破坏，增加了震后修复工作。
目前，一般在结构总体布置上采取一些相应措施，减少房屋沉降差，防止因温度变化使结构产生伸缩而引起温度应力，加强在地震力的作用下产生应力集中和结构薄弱的部位，以减少或不设沉降缝、抗震缝和伸缩缝。




为什么要设变形缝
变形缝可分为伸缩缝、沉降缝、抗震缝三种。
    伸缩缝：建筑构件因温度和湿度等因素的变化会产生胀缩变形。
为此，通常在建筑物适当的部位设置垂直缝隙，自基础以上将房屋的墙体、楼板层、 屋顶等构件断开，将建筑物分离成几个独立的部分。
为克服过大的温度差而设置的缝，基础可不断开，从基础顶面至屋顶沿结构断开。
抗震缝：为使建筑物较规则，以期有利于结构抗震而设置的缝，基础可不断开。
它的设置目的是将大型建筑物分隔为较小的部分，形成相对独立的防震单元，避免因地震造成建筑物整体震动不协调，而产生破坏。
在抗震设防区，沉降缝和伸缩缝须满足抗震缝要求。
沉降缝： 指同一建筑物高低相差悬殊，上部荷载分布不均匀，或建在不同地基土壤上时，为避免不均匀沉降使墙体或其它结构部位开裂而设置的建筑构造缝。
沉降缝把建筑物划分成几个段落，自成系统，从基础、墙体、楼板到房顶各不连接。缝宽一般为30～70毫米。将建筑物或构筑物从基础至顶部完全分隔成段的竖直缝。
借以避免各段不均匀下沉而产生裂缝。通常设置在建筑高低、荷载或地基承载力差别很大的各部分之间，以及在新旧建筑的联接处。
有很多建筑物对这三种接缝进行了综合考虑，即所谓的“三缝合一”。
三缝合一：缝宽按照抗震缝宽度处理；基础按沉降缝断开。
施工缝：受到施工工艺的限制，按计划中断施工而形成的接缝，被称为施工缝。混凝土结构由于分层浇筑，在本层混凝土与上一层混凝土之间形成的缝隙，就是最常见的施工缝。
所以并不是真正意义上的缝，而应该是一个面。
1、伸缩缝
伸缩缝要求把建筑物的墙体、楼板层、屋顶等地面以上部分全部断开，基础部分因受温度变化影响较小，不需断开。
①伸缩缝的设置：
伸缩缝的最大间距，应根据不同材料的结构而定。
②伸缩缝的构造：

伸缩缝是将基础以上的建筑构件全部分开，并在两部分中间留出适当的缝隙，缝宽一般在20~40毫米。
伸缩缝的结构处理
砖混结构的墙和楼板及屋顶结构布置可采用单墙也可采用双墙承重方案，最好设置在平面图形有变化处，以利隐藏处理。
框架结构一般采用悬臂梁方案，也可采用双梁双柱方式，但施工较复杂。

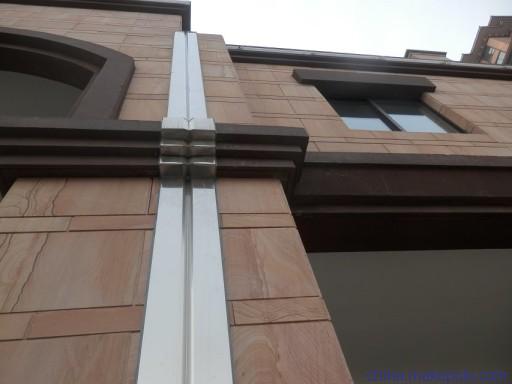

墙体伸缩缝构造
砖墙伸缩缝一般做成平缝或错口缝，一砖半厚外墙应做成错口缝或企口缝。
外墙外侧常用浸沥青的麻丝或木丝板及泡沫塑料条、油膏弹性防水材料塞缝，缝隙较宽时，可用镀锌铁皮、铝皮作盖缝处理。内墙可用金属皮或木条作为盖缝。
楼地板层伸缩缝构造
伸缩缝位置大小应与墙体、屋顶变形缝一致。缝内以可压缩变形的油膏、沥青麻丝、金属或塑料调节片等材料做封缝处理，上铺活动盖板或橡皮等以防灰尘下落。
顶棚处的盖缝条只能固定于一端，以保证缝两端构件自由伸缩。屋顶伸缩缝构造
不上人屋面一般在伸缩缝处加砌矮墙，屋面防水和泛水基本上同常规做法，不同之处在于盖缝处铁皮混凝土板或瓦片等均应能允许自由伸缩变形而不造成渗漏，上人屋面则用嵌缝油膏嵌缝并注意防水处理。
2、沉降缝
①沉降缝的设置：
沉降缝是为了建筑物各部分由于不均匀沉降引起的破坏而设置的变形缝。下列情况须设置沉降缝：
Ⅰ.当建筑物建造在不同的地基土壤上，两部分之间。
Ⅱ.当同一建筑物的相邻部分高度相差两层以上或部分高度差超过10米时。
Ⅲ.当同一建筑相邻基础的结构体系、宽度和埋置深度相差悬殊时。
Ⅳ.原有建筑物和新建建筑物紧相毗连时。
②沉降缝构造：
沉降缝与伸缩缝最大的区别在于沉降缝非但将墙、楼层及屋顶部分脱开，而且其基础部分亦必须分离。
沉降缝的宽度随地基情况和建筑物的高度不同而定。
沉降缝一般兼起伸缩缝的作用，其构造与伸缩缝基本相同，但盖缝条及调节片构造必须注意能保证在水平方向和垂直方向自由变形。
3、防震缝
对建筑防震来说，一般只考虑水平方向地震波的影响。
在地震区建造房屋，应力求体形简单，重量、刚度对称并均匀分布，建筑物的形心和重心尽可能接近，避免在平面和立面上的突然变化。
    同时在地震区最好不设变形缝，以保证结构的整体性，加强整体刚度。
多层砌体房屋，在设计烈度为8度和9度的地震区，当建筑物立面高差大于6米，或建筑物有错层，且楼板错层高差较大；或建筑物各部分结构刚度、质量截然不同时，应设防震缝。
※防震缝宽度在多层砖房中按设计烈度的不同，取50~70毫米；在多层构件混凝土框架建筑中，建筑物高度在15米及15米以下时为100毫米；当建筑物高度超过15米时：
设计烈度6度，建筑物每增高5米，缝宽的70毫米基础上增加20毫米；
设计烈度7度，建筑物每增高4米，缝宽的70毫米基础上增加20毫米；
设计烈度8度，建筑物每增高3米，缝宽的70毫米基础上增加20毫米。
一般基础可不设防震缝，但与震动有关的建筑各相连部分的刚度差别很大时，也须将基础分开。

变形缝安装注意事项

4．1、槽口处理

1、根据所选用的建筑变形装置型号、规格，确定预留槽口宽度、深度。

2、清理预留槽施工基面，使之达到合适的宽度、深度，并确保其平整度、直线度，以放置建筑变形装置。

4．2、变形装置位置放样

1、以缝隙为中心，两侧对称按变形装置“ W ”值放样，可用墨斗弹线等方法定出固定铝合金框架的位置。

2、用同样的方法确定膨胀螺栓的位置，间距符合安装图纸要求。

4．3、安装阻火带（选配）

按设计要求安装阻火带。

4．4、安装止水带

止水带采用厚度为1.5mm的EPDM防水材料，施工时应遵循如下步骤：

1、平整并清洁混凝土表面，混凝土表面不得有酥松现象并应较为干燥。

2、在缝隙两侧基层及止水带两边用专用基层胶粘剂按300g /m用量涂刷。待胶粘剂基本不粘手时，将止水带平整铺贴在混凝土基层上并用相应工具压实。

3、清洁止水带接口，使其表面无明显污物，然后按60g /m量在接缝两面涂上专用搭接胶。待胶充分干燥后，再涂二度，待胶干燥后至不粘手后，压平、压实。

4、在与止水带水平转接、阴角或阳角接头处应根据现场实际情况进行裁剪，但应遵循尽量减少接头的原则。接合方法同上。

4．5、铝合金基座框架安装

1、根据确定的膨胀螺栓位置，用电锤钻孔，安装膨胀螺栓。

2、将铝合金基座放入槽口，调整好设计标高，使纵坡、横坡与地面或墙面保持一致。

3、用膨胀螺栓将其固定。

4．6、滑杆安装（金属盖板型）

将滑杆按设计间距布放，并用胶带纸初步固定。

4．7、面板安装（金属盖板型、卡锁型）

盖上面板，用螺栓栓住。

橡胶嵌平型应装入橡胶条。装饰型嵌入大理石或其它材料。

4．8、个别接缝处应注入填缝胶并刮平。

4．9、屋顶缝应特别注意接缝处
