墙面变形缝
墙面变形缝的设置要求：
墙面变形缝的设置03J012-01,12页，5.6 围墙长度超过50米时，以50米为准在砖垛部位设置伸缩缝 。遇复杂地形时应设变形缝。规范没规定伸缩缝最大间距限制，由设计人根据当地气候环境适当设置双端柱缝。缝宽10-30mm镂空。
建筑砌体围墙设置沉降缝，按一下原则：
1、一般不超过40米需设置，一般30米设置一道10-30mm镂空的伸缩缝（做法，第一种设两根柱，中间空隙30，第二种，隔条子，中间空隙20）；
2、高低跨交界部位的围墙，要设置沉降缝；
3、地质基础不一样的地方，要设置沉降缝。

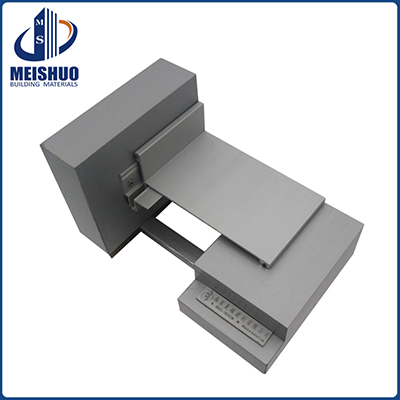

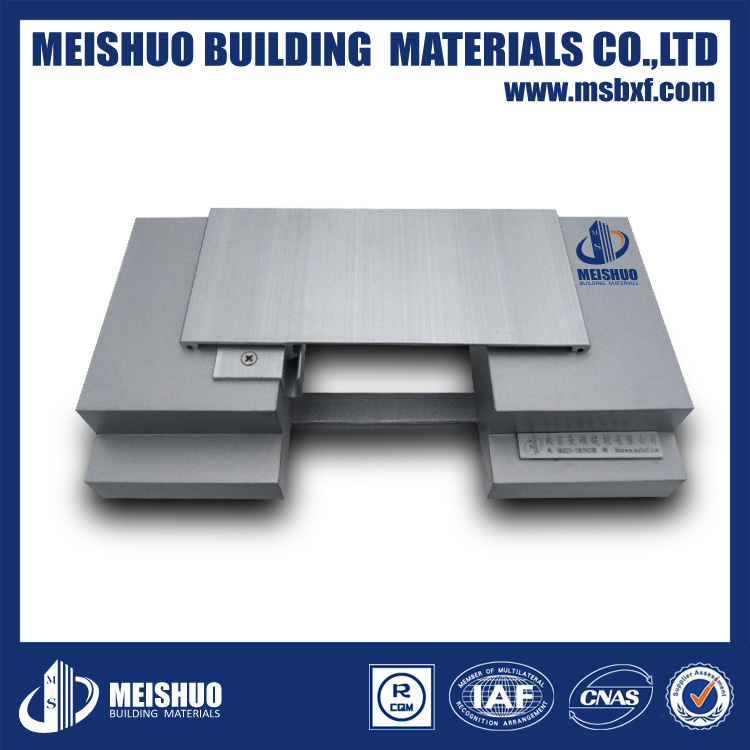

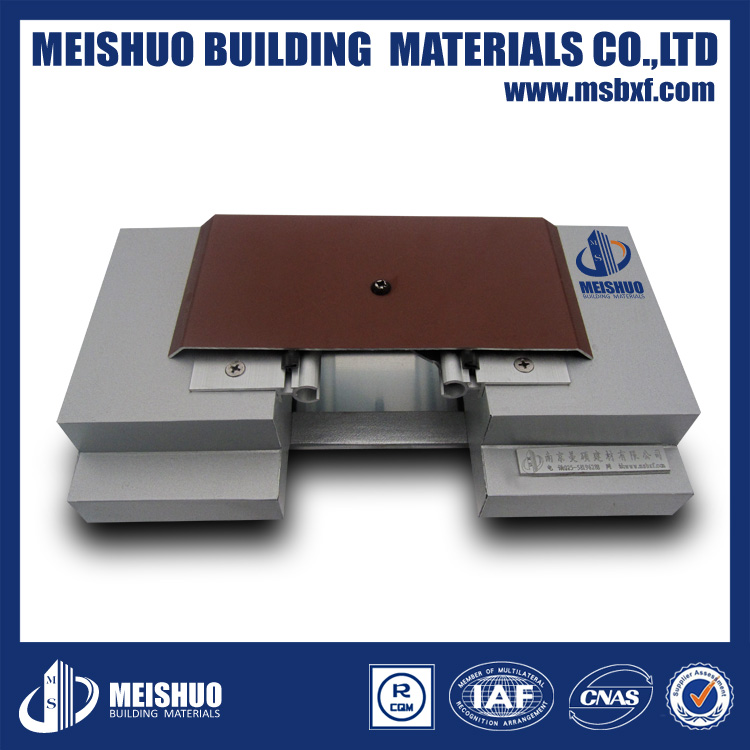

详细信息

类别：沉降缝

使用部位：围墙

型号：平面型

品牌：美硕

材质：7075-T651铝合金

伸缩量：±30mm

辅助材料：基座；盖壳；止水带


1.变形缝定义     沉降缝、伸缩缝和防震缝统称为变形缝。通常沉降缝、伸缩缝和防震缝被用作将房屋分成若干个独立部分，从而消除沉降差、温度和收缩应力以及体型复杂对结构带来的危害。

2.沉降缝     沉降缝是将该不同部分的结构从顶到基础整个断开，使各部分自由沉降，以避免由于沉降差引起的附加应力对结构的危害。在下列情况下，宜考虑设置沉降缝：

⑴ 建筑主体结构高度悬殊，重量差别过大；

⑵ 地基不均匀；

⑶ 同一建筑结构不同的单元采用不同基础形式；

⑷ 上部结构采用不同的结构形式或结构体系的交接处。

3.伸缩缝    伸缩缝即温度缝，是在建筑物的平面尺寸较大时，为释放结构中由于温度变化和混凝土干缩而产生的内力而设置的。   设置伸缩缝的方法，通常是采用在伸缩缝处设置双墙或双柱的构造，将上部结构断开，分成独立的结构单元。对有抗震设防要求的建筑，伸缩缝的宽度应符合防震缝宽度的要求伸缩缝的最大间距结构体系施工方法最大间距（m）框架现浇55剪力墙现浇454.防震缝     为了避免震害，可采用设置防震缝的办法，将平面和体型复杂的高层建筑，分成若干个比较规则、整齐和均匀的独立结构单元。

在下列情况下，宜设防震缝：

 ⑴ 当建筑平面突出部分较长，而又未采取有效措施时；

 ⑵ 房屋有较大错层时；    ⑶ 房屋各部分结构刚度或荷载相关悬殊时；

 ⑷ 地基不均匀，各部分沉降相差过大时5、现行的《高层建筑混凝土结构技术规程》对钢筋混凝土结构的防震缝最小缝宽做出规定：

⑴ 任何情况下不能小于70mm；

⑵ 框架结构建筑高度不超过15m，可采用70mm；超过15m的部分，

6度、7度、8度和9度相应每增加高度5m、4m、3m和2m，宜加宽20mm；

⑶ 框架－剪力墙结构防震缝的最小缝宽按前述第⑵条规定的70％采用；剪力墙结构的防震缝最小缝宽按前述第

⑵条规定的50％采用，但不能小于70mm。伸缩缝的材料组成

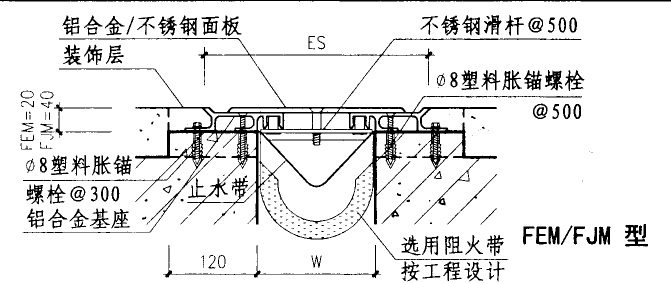

1）建筑伸缩缝装置由铝合金型材、铝合金板（或不锈钢板）、橡胶嵌条及各种专用胶条等组成。

2）如果在建筑伸缩缝装置里配置止水带、阻火带和保温带，还可以使伸缩缝装置满足防水、防火、保温等设计要求。

1）金属卡锁型楼地面伸缩缝　　止水带采用厚1.5mm三元乙丙橡胶片材，能够长期在阳光、潮湿、寒冷的自然环境下使用。当长度方向需要连接时，可用搭接胶粘接。


2）阻火带是由两层不锈钢衬板中间夹硅酸铝耐火纤维毡共同组成的专用配件，阻火带的两侧与主体结构固定。按GB/T9978-1999《建筑构件耐火试验方法》测试耐火极限，可满足1h～4h的不同要求
