屋面女儿墙沉降缝做法MSWGZ

变形缝就是会变形的缝，变形在建筑上通常有几种（伸缩，沉降，地震中地震波冲击产生的变形）

变形缝的发展历程：

白铁皮-(折V型口靠材料的延展性伸缩)------不锈钢折V型口靠材料的延展性伸缩)或者是用不锈钢及铝板用两个独立的板，锁扣在一起，错位伸缩）------新型铝合金变形缝（主要是设置一个或者2个固定的轨道，滑杆在轨道中移动，活动链接的伸缩）-----没有变形缝(变形缝的无缝设计)

变形缝的选择:

中国传统的变形缝做法必然要逐步淘汰，被新型变形缝所取代，但新型变形缝的发展逐步走向规范化，现在过的变形缝没有国家标准，行业标准，中国标准设计院及各地方所出的变形缝图集，也没有对材质对应的厚度进行约束，这就存在的如果作坊式的变形缝小厂，为价格和利润造成了，什么厚度的板面都用，市场极为混乱，当用板面薄到一定程度时，新型的变形缝还不如传统的变形缝可靠。

传统变形缝的做法并不一定不可取，如采用不锈钢板，在有点情况下，美观型并不差，但不可以用铝板折V型口，那样板面在几次伸缩后，在受拉或者受压几次后，必然断裂。

美硕产品产品型号说明

美硕建材本着实事求实的原则，介绍各种产品的特点，分别列各种类型产品的优点和缺点，方便客户根据实际情况，择优选择，实际上没有最好的变形缝，只有更好的变形缝，最好的变形缝就是没有变形缝（结构中的无缝设计）。这里所做的比较是在同一个类型和部位的变形缝进行比较。





变形缝几大关键系统的解决方案

一. 排水及防水系统

屋面渗漏问题

最关键问题是：止水返梁一定得浇筑好，在止水返梁根部和砼楼板接触部位不能产生裂缝，屋面止水返梁最好和屋面顶板一起浇筑成型，对于止水返梁第2次浇筑的，在浇筑之前，其根部一定要打毛，并进行植筋，在浇筑之前，先浇水湿润基层，用界面剂和毛刷反复刷界面，进一步毛化界面，浇筑的砼标号，和楼板层的标号相同，振捣一定要密实，不能在根部存在蜂窝麻面或者乱根的现象，浇筑成型后，在养护期，注意养护，防治裂纹，后期做找平层，同样要注意，在做防水时，一定要将接头做好，基层粘结部位不能有起砂的情况发生，防水材料建议选用合格的SBS防水卷材。如果是屋面转角变形缝，一定要将转角端伸入墙体结构层之内，设置滴水线条。

变形缝的渗漏问题，最普遍的渗漏是出现在止水返梁的根部，一但出现渗漏，特别难修补，特别是在全部工序已经结束时，更难修复，唯一有效的办法是在背水面（顶层的顶棚的梁底板安装排水槽，排水槽安装的关键点在于：切断水顺梁流的情况，要让水全部流到排水槽内，具体细节见排水槽的做法。

屋面和女儿墙交接部位的排水

关键点：

屋面的排水和外墙在女儿墙部位的交接处理问题：方法：屋面缝内的止水带直接接入外墙上的止水带上，女儿墙的止水带直接延伸到外墙止水带上，超过屋面止水带和外墙面的交接部位。

各楼层和挑出的阳台的排水

这里面有两种排水方式:

1,同层排水

将外墙的止水带直接和挑出的阳台的地面止水带设置为一个整体，同层外墙阳台地面的及阳台线条部位的水在从同层的阳台线条部位的滴水线部位排走，这种排水的问题在于，外墙面和阳台地面交接出容易存水，阳台线条部位的滴水要设置不好，会存在倒返水的问题，使得水顺阳台线条流到背面的梁底部。

2 多层整体混合排水（建议采用）

屋面的水外墙的水，汇集在一起，垂直排到楼底层，在每层的阳台部位不断开，阳台地面的止水带卷入外墙的止水带上（这个部位关键在于交接部位，止水带成斜45度的止水带两侧的固定要注意，不能出现开口的现象）；阳台外部的线条，直接做滴水线将水排走。

露台，室外消防车道的漏水问题

这块和阳台部位有些相似，但不同的在一，露空在室外，无论做那种型号的变形缝，都存在有大量的水流入变形缝内，这些部位，在外立面的端部，往往采用干挂石材，排水的泄水存在问题，会引起倒返水问题。

建议：在背水面加排水槽，在端部，将水卷入排水管内直接排走。

二． 墙面的装饰观感系统

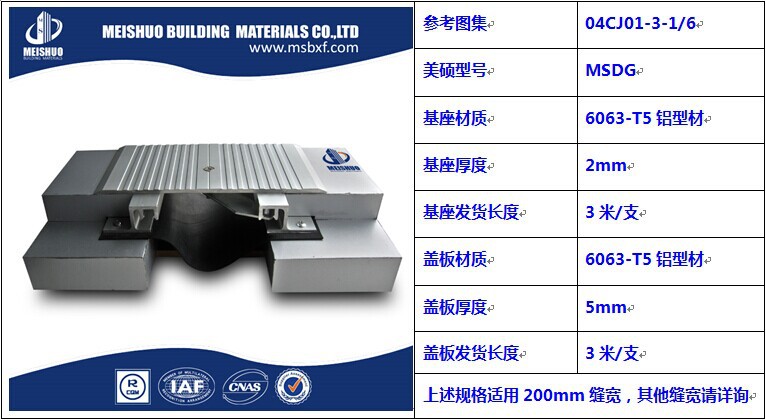

楼地面金属盖板型变形缝-配置简介

6、钢筋混凝土结构伸缩缝最大间距(

	6	7	8	9
框架	60	55	45	25
框剪	130	120	100	50
剪	140	120	100	60
部分框剪	120	100	80
框核	150	130	100	70
筒	180	150	120	80
板剪	40	35	30

6、构造柱

层数				设置位置
6	7	8	9
4，5	3，4	2，3		错层部位横墙与外纵墙交接处，大房间内外墙交界处，较大洞口两侧	隔15m或单元横墙与外纵】墙交接处
