特灵风机盘管的参考安装方法(含图集和样本)
特灵风机盘管工作原理图 盘管系统工作原理 室内的风机盘管工作时吸入一部分由风柜处理后的新风，再吸入一部分室内未处理的空气经工艺处理后，由风口送出能够吸收室内余热、余湿的空气，使室内温度、湿度达到所需要的标准，如此循环工作。（如图所示）

电话：13691433248

邮箱：

联系人：孙经理 (女士)
QQ：5

本词条缺少信息栏、名片图，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！
卧式暗装特灵风机盘管机组选用主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。对于双管制水系统（适用于只按季节或只按空调区域进行供热或供冷转换的空调系统）的特灵风机盘管机组，只配置一组盘管，冬夏供热/ 供冷兼用机型。对于四管制水系统（适用于供热/ 供冷频繁转换的空调系统) 的特灵风机盘管机组，应配置加热和冷却两组盘管的组合式机型。
目录
1卧式暗装特灵风机盘管机组
? 产品选用要点
? 基本规格
? 基本规格参数表
2注意事项
? 施工、安装要点
? 执行标准
? 相关标准图集
1卧式暗装特灵风机盘管机组
编辑

产品选用要点

1. 机组选用主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪

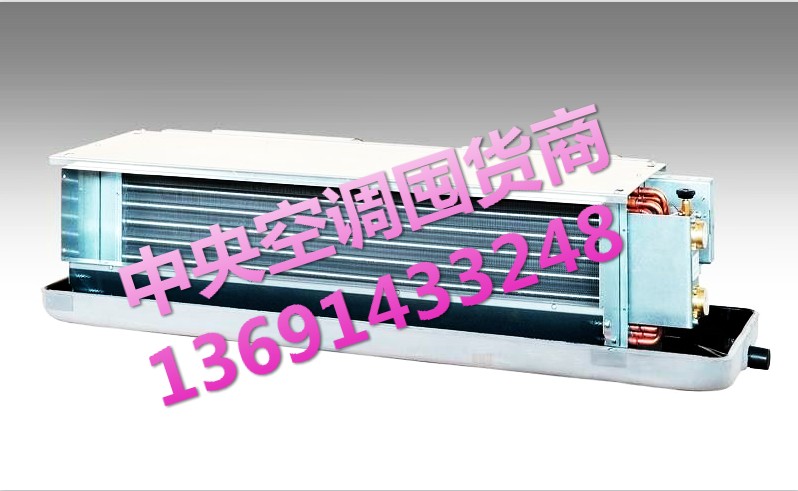

新一代卧式暗装特灵风机盘管机组
新一代卧式暗装特灵风机盘管机组
声、水阻等。
2. 特灵风机盘管机组送风量约为250~2500m/h，出口静压小于100Pa（出口静压大于30Pa为高静压型）。
3. 选用机组规格应由房间冷、热负荷以及空气的热湿比等因素确定：
1) 当新风与房间空气参数等焓时，特灵风机盘管机组仅负担围护结构和房间内部产生的冷、热负荷；
2) 当新风焓值大于或小于房间空气焓值时，特灵风机盘管机组应加上或扣除部分新风冷、热负荷；
3) 当新风的绝对含湿量低于房间空气含湿量、可全部负担房间湿负荷时，特灵风机盘管可仅负担房间显热负荷，宜按干工况配置；
4) 当房间显热负荷占有较大比重时，应通过显热平衡计算，校核特灵风机盘管机组的风量。
4. 机组在高档转速下的基本规格应符合表1和表2的规定。
基本规格

规格
额定风量(m3/h)
额定供冷量(kW)
特灵风机盘管~北京定点直销处额定供热量(kW)
FP-34
340
1.80
2.70
FP-51
510
2.70
4.05
FP-68
680
3.60
5.40
FP-85
850
4.50
6.75
FP-102
1020
5.40
8.10
FP-136
1360
7.20
10.80
FP-170
1700
9.00
13.50
FP-204
2040
10.80
16.20
FP-238
2380
12.60
18.90
基本规格参数表

规格
额定风量(m3/h)
输入功率(W)
噪声[dB(A)]
水阻(kPa)
低静压机组
高静压机组
低静压机组
高静压机组
30Pa
50Pa
30Pa
50Pa
FP-34
340
37
44
49
37
40
42
30
FP-51
510
52
59
66
39
42
44
30
FP-68
680
62
72
84
41
44
46
30
FP-85
850
76
87
100
43
46
47
30
FP-102
1020
96
108
118
45
47
49
40
FP-136
1360
134
156
174
46
48
50
40
FP-170
1700
152
174
210
48
50
52
40
FP-204
2040
189
212
250
50
52
54
40
FP-238
2380
228
253
300
52
54
56
50
5. 在选用机组时，应考虑实际性能与额定值的偏差，并注意以下特点：
1) 机组额定供冷量一般为在空气焓降值等于15.9kJ/kg 条件下的测试值；
2) 单盘管机组额定供热量一般为额定供冷量的1.5 倍；
3) 额定值各项参数均为风机在高档转速下的值，设计时一般宜按产品样本的中档风速下的数值选用。若产品未提供不同风速下的额定值数据，可参照表3进行换算。
表3 风量换算系数
额定值类别
高档风速
中档风速
低档风速
风量
1
0.75
0.50
6. 对于双管制水系统（适用于只按季节或只按空调区域进行供热或供冷转换的空调系统）的特灵风机盘管机组，只配置一组盘管，冬夏供热/ 供冷兼用机型。对于四管制水系统（适用于供热/ 供冷频繁转换的空调系统) 的特灵风机盘管机组，应配置加热和冷却两组盘管的组合式机型。
7. 对低温、蓄冷空调系统，应选用大温差机组。
8. 目前，特灵风机盘管机组有下列控制类型：
1) 带三速选择开关，可冬、夏转换，通过室温控制器连动水路电动阀，实施自动控制；
2) 带三速选择开关，可冬、夏转换，通过室温控制器连动风机开停，实施半自动控制；
3) 仅带三速选择开关，实施手动控制。
4) 风机无级调速控制。
卧式暗装特灵风机盘管机组
卧式暗装特灵风机盘管机组
根据有关节能标准的要求，应采用电动温控阀和三档风速结合的控制方式。
9. 选用产品时，应注意噪声、凝露以及配用电机质量三个问题。这是目前抽检中，存在质量问题较多的项目。
10. 国内外特灵风机盘管机组标记方法不同，设计选型需注意和区别。
2注意事项
编辑

施工、安装要点

1. 机组供水入口处，应装设过滤器。在冲洗冷媒水系统干管时，污水不准通过盘管。盘管接管的最高点应设排气装置，最低点应设泄水装置。
2. 特灵风机盘管机组的冷凝水排出管必须有一定的坡度，应保证滴水盘中不积水。
3. 特灵风机盘管机组的安装可参见国家建筑标准设计图集01K403《特灵风机盘管安装》。
执行标准

产品标准
GB/T19232-2003《特灵风机盘管机组》
工程标准
GB50243-2002《通风与空调工程施工质量验收规范》
相关标准图集

01K403《特灵风机盘管安装》
风机盘管工作原理和定义 2011-09-02 10:51 风机盘管又称中央空调的末端设备,它主要由电机和冷疑管及接水盘构成. 风机盘管又称中央空调的末端设备,它主要由电机和冷疑管及接水盘构成. 电机的作用:将风从进水口吹到冷疑管.风再从出水口出来就是冷风了. 冷疑管的作用:将中央空调主机上面的冷水在里面流通. 接水盘的作用:接从冷疑管旁边蒸发出来的水份,再经排水管流走. 由可引入流动介质的排管和翅片组成网片，再让风机强制气流通过，达到升温或降温目的一种设备。
风机盘管机组主要由低噪声电机、盘管等组成。
风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。盘管内的冷(热)媒水由机器房集中供给。 风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。为满足不同场合的设计选用，风机盘管种类有：卧式暗装(带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。 风机盘管机组主要由低噪声电机、盘管等组成。风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。盘管内的冷(热)媒水由机器房集中供给。
风机盘管的主要特点 风机盘管机体结构精致，紧凑，坚固耐用，外型美观且高贵幽雅。 风机盘管采用优质镀锌板机壳，冷凝水盘采用模压工艺一体成型，无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。 风机盘管体积小: 机体设计轻巧。排水管及线路安装简便，左右接管及回风方式可随时变换，以配合现场情况。机组能安装于任何空间场所。 风机盘管效率高: 先进的胀管工艺,保证了换热器铜管和铝箔的紧密接触,传热性能好; 风机盘管噪音低: 合理的风机与气流结构设计,优质的吸音保温材料,使机组噪音低于国家标准1-3dB(A); 风机盘管能耗低: 风机与换热器合理匹配,三档可调风量,使风机用电最省。 风机盘管是中央空调选购中广泛使用的末端设备，规范的全称是中央空调风机盘管机组，可简单分类如下： 中央空调风机盘管按照形式分为：卧式暗装、卧式明装、立式暗装、立式明装、卡式五种;卧式风机盘管按照厚度可以分成：超薄型、普通型; 卡式风机盘管按照有无冷凝水泵可以分成：普通型、豪华型; 中央空调风机盘管根据机组静压大小可以分成：0Pa、12Pa、30Pa、50Pa、80Pa等，这里是指机外静压; 中央空调风机盘管按照排管数量可以分成：两排管、三排管;还有两管制和四管制之分：两管制即普通风机盘管夏季走冷水制冷，冬季走热水制热;四管制风机盘管多用于一些比较
豪华场所，可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖。 风机盘管的选用要注意的：在国外风机盘管样本中，一般会给出不同机外静压下的风量及供冷量，以方便用户选用。有些国外简明样本虽然仅给出名义风量，但其含义不同于我国标准规定，其一般是指一定机外静压下的风量值，所以名义风量相近的国外风机盘管，风量会比国产机组高出20%~50%。 同样需要强调的是，使用国外简明样本时，须注意国外各公司往往执行不同的标准，名义风量的含义也会存在某些差异。所以选用时，最好依据数据齐全的最新样本，或要求供货厂家提供产品在不同机外静压下的风量及冷量值，以确定可靠性。 开发研制多种类型风机盘管： 选择风机盘管机组，除供冷量满足计算冷负荷要求外，还要求满足其显热量和潜热量的匹配满足房间热湿比的要求;风量则须满足送风温差、换气次数及气流组织等使用要求。随着风机盘管机组的应用范围不断扩大，其所服务的空调房间的类型差别也会越来越大。不同性质、不同使用要求的中央空调房间，热湿比是不一样的，冷量的风量的匹配不应是一成不变的。即使空调要求和净容积相同的房间，因气象条件、朝向或围护结构等差异，也会导致冷负荷的不同，显然须使同不同结构特性的风机盘管，才能满足房间的不同需求。而目前使用的风机盘管，多数是三排管，每排8根管的同一种形式，显然是不能满足不同房间要求的。即使冷负荷满足要求，也有可能导致低负荷房间因风量和换气次数不足而造成室温梯度和波动幅度过大，降低空调精度和舒适性;如果使用相同风量的机组，又可能造成高负荷房间因供冷不足而无法保证温、湿度要求。所以不同使用条件和要求的空调房间，应分别选用不同类型的风机盘管。 有的专家提倡发展两排风机盘管，认为可以减少送风温差、增加换气次数，有助于提高空调精度和舒适性。同样供冷量下，采用小温差、大风量送风，会取得比大温差、小风量送风更佳的空调效果;盘管采用多种水路设计。目前我国生产的三排管盘管，不论长短，都采用相同的三进三出水路。为了降低水阻力、提高供冷量，不同长度的盘管须采用不同的水路设计。如开利的2×8盘管，则分别采用了二进二出、三进三出和四进四出三种不同水路。这些设想其本质是满足房间的不同处理要求，具体选择都要视应用场合而定。 工作原理 风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热器，能够迅速加热房间的空气。风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水(热水)盘管后被冷却(加热)，以保持房间温度的恒定。通常，通过新风机组处理后送入室内，以满足空调房间新风量的需要。 但是，由于这种采暖方式只基于对流换热，而致使室内达不到最佳的舒适水平，故只适用于人停留时间较短的场所，如：办公室及宾馆，而不用于普通住宅。由于增加了风机，提高了造价和运行费用，设备的维护和管理也较为复杂。 风机盘管控制多采用就地控制的方案，分简单控制和温度控制两种。 简单控制：使用三速开关直接手动控制风机的三速转换与启停。温度控制：STC 系列温控器根据设定温度与实际检测温度的比较、运算，自动控制 STV 系列电动两 / 三通阀的开闭;风机的三速转换。或直接控制风机的三速转换与启停，从而通过控制系统水流或风量达到恒温的目的。
风机盘管做为中央空调的末端设备，其质量的好坏决定了室内的空调效果。性能主要是送冷(热)量的保障、送风量的保障，噪音的数值比、冷凝水不泄漏及电器、钣金件设计的合理性等等。

选型方法

31

选择制冷机组时，是把设计显热负荷与机组显热负荷匹配，在大多数情况下，盘管有足够的潜热容量，可满足设计需要。如使用室外空气则相应修整其负荷及计算公式：全热量(W)×0.86水温升(oC) =60×水流量(l/min)空气温升(oCDB) =显热量(W)×0.860.29×空气流量(m3

/h)选型示例●

按风机高转速时选用(制冷)风机盘管通常是按风机高转速时选用，以确保选用是最小型号的机组。1.确定工作要求(参见选用导则)已知:室内显热制冷负荷………………2330W室内总热制冷负荷………………3140W
进风温度……………27oCDB,19.5oCWB进水温度……………………………7oC
风量……………………………660m3/h2.确定机组规格，水量及压降在进风温度19.5oCWB及进水温度7oC时，查冷量性能表，得出机组显热量应等于或大于所需值，读出在显热制冷负荷为2510W，全热制冷负荷为3224W，读左首行，其机组规格为004型，水流量为8 l/min，水侧压降为19kPa。其他转速下冷量由速度修正系数VS求得，VS值在冷量值表下查。●

按风机中速时选用(制冷)通常都是在中速或低速实际运行，因而也可按中速，平均制冷负荷条件下选型。允许在非常或高峰负荷时，使用高转速，以增大机组能力。1.确定工作要求已知:平均设计室内显热制冷负荷……1480W平均设计室内全热制冷负荷………1980W
进风温度……………27oCDB,19.5oCWB进水温度……………………………7oC
平均设计风量…………………340m3/h2.试选机组规格按技术资料表，得中转速时风量为430m3/h是最接近计算例题所需风量，因此试选机组规格为003型。
3.由冷量速度修正系数表，查出中转时速度修正系数VS。003型机组，显热量乘0.84，全热量乘0.86。4.确定修正显热和全热制冷负荷以平均设计负荷除以修正系数即得:14800.84

=1762(修正显热负荷）

=2302(修正全热负荷）19800.865.最终选定机组，确定水流量及压降。用上述修整负荷代替给定负荷，按27oCDB, 19.5oCWB及7oC进水温度查冷量性能表，选定机组的显热和全热制冷负荷要等于或大于修整负荷，由表读出显热量1944W，全热量2517W,机组规格为003型，水流量6 l/min。水压降9kPa。●

加热(用按制冷选用的机组)1.确定工作要求已知:按制冷负荷选出的型号…………004型
水量…………………………14 l/min
室内加热负荷…………………5820W进风温度…………………………21oCDB2.确定所需水温查热水供暖性能表，风机高转速时，004型机组在8 l/min供暖5844W进水温度为60oC

。

外形尺寸32

风机盘管型号A

B

C

D

E

F

H

J

K

M

N

000100100000001000001214尺

寸注：B

为加长水盘尺寸

A(B)/4'内螺纹回水接口3/4'内螺纹进水接口机组铭牌接线盒（对面）405922

03/4'外螺纹凝结水接口DHKJFCE1电机12mm×22mm吊槽(４)个M- 3.2N- 3.24- 5.1风机

42CE风机盘管机组
