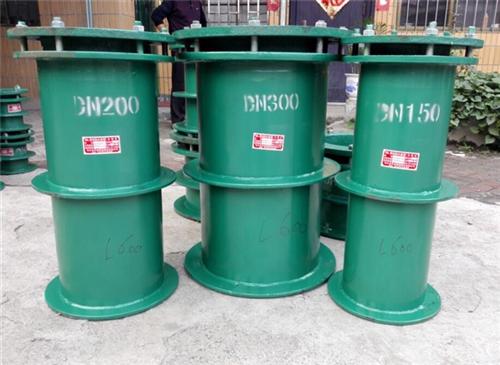

　   防水套管内部橡胶止水环的作用，刚性防水套管和柔性防水套管最直观的不同，外观上看就是不同的，但是内部还是有区别，柔性防水套管内部有橡胶止水环，如用在水池壁时防止漏水。它们安装长度是不一样的，柔性套管的标准长度是300mm而刚性套管的标准长度是200mm，但是它们有个共同点就是可以施工的需要任意加长或减 短。此外，不管是柔性防水套管还是刚性防水套管都是用于管道穿过受有振动或有严密防水要求的建筑物墙壁的五金配件，常用于建筑、化 工、钢铁、自来水、污水处理等单位。

        柔性防水套管一般在做水池的时候要用到套管，它是管道通向水池的通道。但是普通的套管很难密封，从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。只用防水套管的话解决了套管与墙壁之间的漏水，还不能解决套管与管道之间的密封，柔性防水套管正好可以解决两种问题。

　　套管可分为：普通套管－－比要用的管道 粗 2-4 厘米，固定在墙或板内，管道从中通过。柔性套管－－就是在套管与管道 之间用柔性材封堵起到密封效果。钢性套管－－就是套管与管道间用钢性材料封堵达到密封效果。 防水套管－－就是套管所使用的环境是防止液体漏出或漏入的地方（比如水池、化粪池、地下室等） ，就是在套管外壁增加不少于1 圈的防水翼，这样套管浇筑在墙体内时就成为一个整体，不会因胀缩因数而出现裂纹而渗漏。

柔性防水套管使用注意事项说明：

　　1、柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物。

　　2、套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，共浇注混凝土范围应比翼环直径大 200mm，而且必须将套管一次浇固于墙内。

　　3、柔性防水套管图纸说明书中 DN 尺寸和墙厚尺寸可根据用户需要生产，定货时请注明通径、管外径、墙厚。

柔性防水套管是根据02S404图集所制作的，主要分为国标和非标两种。

　　柔性防水套管在预埋时的操作方法如下：柔性防水套管一般在做混凝土预埋的时候，这个上面部分被称为“压兰”的东西在浇筑的时候压兰是在墙体外面的，墙体的厚度一般是和套管的长度是一样的，浇筑的时候一般是不用拆卸的，制药注意在浇筑的时候厚度不可以超过管体的上片法兰就可以了。

超宽墙体如何选购柔性防水套管？

   暗埋的电线不能直接埋入墙中，而要在电线外面预埋柔性防水套管。预埋套管中的电线不能有扭曲、接头。否则以后电线老化就没办法维修更换了。

　　注意做地面防水。目前常用到的防水材料有：聚胺脂涂膜；水不漏；堵漏灵做罢防水处理后，应进行蓄水实验，看24小时内有无漏水现象。

　　不要仅为了美观而把水路管线封死在隔断或是柜子里，一定要预留个检修口否则满屋跑水，你却连个检修口都打不开，吃亏的还是自己。

　　做暖气柜、吊顶、铺装实木地板时，都要使用木龙骨，柔性防水套管其关键是杜绝劣质木材。另外，为防火需要，木龙骨应刷1--2遍防火涂料。小装饰公司往往在这方面偷工减料。

02S404型柔性防水套管说明：

       1、本图尺寸均以毫米来计。

       2、柔性防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。

       3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层防腐由设计决定。

       4、套管穿墙之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（ D6 ）大 200mm ，而且必须将套管浇固与墙内。

       5、穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径至小应比翼环直径（ D6 ） 200mm

       6、套管的材料重量是按墙厚 L 值为 300mm 应另行计算。

       7、套管部件焊接材料，用 A3 材料制作， T42 焊接。

I型柔性防水套管说明：

  1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵。

  2、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内。
