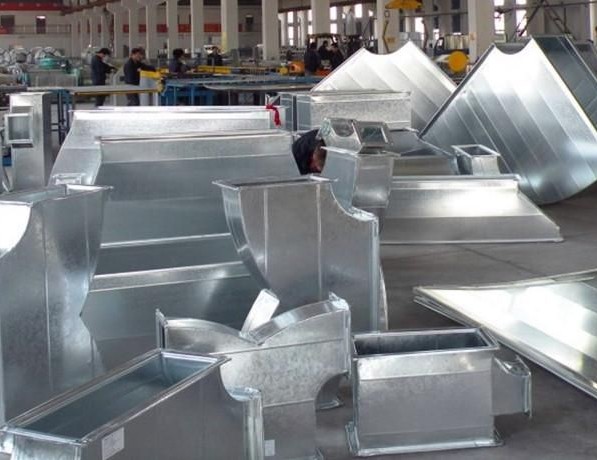

TDF共板法兰风管工艺作为快速法兰风管工艺的一种在欧洲得到大量推广，它兼具角钢法兰风管的优点，结构强度更强，无焊接、无铆接，全镀锌板制造，耐腐蚀性好，连接严密，漏风率低。其风管成品外形美观，尺寸规矩准确，外形线条流畅，漏风量远低于国家标准。有利于通风管道的生产呈现工厂化，规模化，标准化，自动化。

TDF共板法兰是非型钢连接，由镀锌钢板制作的风管其连接形式可用钢板直接压制使风管与法兰一体成形。制作工艺先进，下料准确，材料消耗低，产品质量稳定，加工速度更快捷、更方便、更小的漏风率。实现了漏风量小，降低能耗，节省运行费用。

TDF共板法兰风管工程整个施工过程80%工作量在工厂均由机械设备按工艺流程加工完成（包刮下料、成型、合缝与拼角、密封处理、清洁处理、风管吊架与吊筋制作）。 施工现场仅剩下风管连接与吊装工作，现场施工工具简单、安装方便。与普通的角钢法兰风管相比，系统整体重量轻，安装方便，省时省工省料。用此工艺能缩短工期，节省成本。

▲ 概述

我公司有电脑控制的风管自动化生产线，加工板厚0.2-1.2mm；送料速度15mm/min，调平、压筋、剪角、折弯自动一次完成。可调整为“C”型插条和共板式法兰，并可根据客户要求在该生产线完成“C”型插条法和配合S骨法兰之机械。折变风管两角扣骨可由一台特殊组合式联合角机一次完成。

▲ 特点

·1.强度高、阻力小、密封性能好、外形美观、安装简单、适用寿命长。
     ·2.使用的原材料均为镀锌钢板。
·3.内外壁光滑，风道阻力小，送排风时不产生二次噪声，降低耗能，节约运行费用。
·4.产品可现场制作、可切割、可钻孔、可开洞、安装简单、省工省时，缩短工期。
·5.安装完工后不需要维护，减少维护经费。应用：该风管可广泛应用于宾馆、商场、纺织、化纤、石油化工、机械制造、仪表、电子、医药、烟草、食品、医疗、仓储、写字楼以及地铁、人防、地下室等工程的送风、排风、排烟管道。

◆◆ 法兰

     A 共板法兰：

共板法兰风管又称无法兰风管，其制作形式比传统的矩形风管加工速度更快捷、更方便、更小的漏风率。其优点是节省材料，减少工程投资；漏风量小，降低耗能，节省运行费用。

共板法兰用于低压、中压系统中〈1000Pa以下〉，最大风管尺寸较长在800mm采用。

     B 角铁法兰：

       角铁法兰用于高压
  〈1〉高压及排烟系统中〈1000Pa以上〉
  〈2〉低压、中压系统中〈1000Pa以下〉，最大风管尺寸较长一边大于800mm时。

共板式法兰风管又称无法兰风管，其制作形式比传统的矩形风管加工速度更快捷、更方便、更小的漏风率。其优点是节省材料，减少工程投资；漏风量小，降低能耗，节省运行费用，颇受施工企业欢迎。

共板法兰主要由角码、法兰夹，及与风管一体相连的法兰连接，这种形式风管虽然造价较低（减少了角钢用量，减少了制作角钢法兰的人工用量），但是实际应用起来不如角钢法兰牢固，漏风量也较大，且必须通过机床进行加工，手工制作几乎不能实现它的制作，通常只应用于新风系统，空调系统等，排烟系统还是经常用角钢法兰连接的风管。但是人防工程是绝对不允许用共板法兰连接。

2生产设备

生产共板法兰风管需要的设备有：多功能剪板机、多功能咬边机、多功能压筋机、共板法兰成型机、共板法兰配套折方机、多功能角码与勾码冲床。

3类型对比

型钢法兰制作

1、下料；2、打孔； 3、焊接； 4、钻螺孔； 5、上漆防腐。

以上工艺制作的法兰盘仍然存在着互换性差的问题，现象有：

法兰表面不平整，矩形法兰旋转180度后，与同规格的法兰螺孔不重合，内边尺寸或两对角线的尺寸不相等超过允许的偏差等，影响风管部件在施工现场的正常组装。偏差小的造成在安装过程中的不必要的修改、打孔；偏差过大造成返工和浪费。
