太原煤炭气化环保锅炉厂家

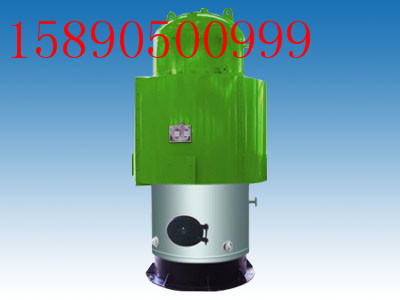

立式燃煤环保型蒸汽锅炉采用最先进的燃烧技术，燃料从加煤口投在炉排上进行燃烧，进而转化煤气。烟气在燃烧室转换后进入炉胆上部，由自动点火系统产生高温火焰，对受热面进行辐射、对流换热，含在烟气中的细小碳黑及灰尘，被多层管束切割旋转，重新燃烧净化后的烟气，经烟囱排入大气。
二、锅炉特点
（1）、结构紧凑，安装迁移方便，占地面积小，基建投资省。
三、出厂简况
1、锅炉主机；
锅炉基础
（2）、烟气通过强制旋转冲刷对流管束，充分利用受热面，提高锅炉效率。
（3）、由于烟气多回程多循环，完全达到炉内除尘的目的。
（4）、水封除渣防止灰尘的散播，属新型绿色环保产品。
2、烟囱；
3、阀门仪表（见配件清单）；
4、技术文件；随炉供应用户出厂技术文件。
LSB0.5-0.4-WⅢ锅炉规范
名 称
单 位
规 格
额定蒸发量
t/h
0.5
额定蒸汽压力
MPa
0.4
额定蒸汽温度
°C
151
传热面积
m2
25
设计燃料
有烟煤 无烟煤 木柴 稻糠
锅炉自重
kg
4100
外形尺寸
mm
2000×3900
LSB0.5-0.7-WⅢ锅炉规范
名 称
单 位
规 格
额定蒸发量
t/h
0.5
额定蒸汽压力
MPa
0.7
额定蒸汽温度
°C
170
传热面积
m2
27
设计燃料
有烟煤 无烟煤 木柴 稻糠
锅炉自重
kg
4400
外形尺寸
mm
2000×3900
河南省太康锅炉有限公司
LSB系列煤碳气化环保蒸汽锅炉配置清单
共 1页
序号
图 号 或 型 号
产 品 名 称
数 量
一
锅炉主机
1
TKB5220-0-0
锅炉主机
1
二
阀门仪表及安全附件
1
Y-150
压力表 0~1.6MPa 2.5级
2
2
X14W-1.6T
压力表三通旋塞
2
3
GGT12.01
压力表存水弯管
1
4
A48H-1.6C
全启弹簧安全阀 PN1.6 DN40 0.7~0.8MPa
2
5
J44H-1.6C
主汽阀 PN1.6 DN50
1
6
J41H-1.6C
截止阀 PN1.6 DN32
2
7
P41H-1.6C
排污阀 PN1.6 DN40
1
8
X49X-25-350
平板水位表 PN1.6 DN25 L=350
2
9
GB5780-86
螺栓
12
10
GB6170-86
螺母
12
11
YCB522-02-0
炉排（含扳拔）
1
12
YCB522-0-0
烟囱
5米
13
2.2KW
鼓风机
1
14
YCB4210-0-0
电控柜
1
15
分汽缸（按锅炉编号配套）
1
16
蝶阀（按风管配套）
2
17
风管
1套
18
视镜（按锅炉配套）
1
19
视镜法兰（按锅炉配套）
1
20
随机资料
1份
供用户图样技术文件清单
产品发货清单
强度计算书
安装使用说明书
产品质量证明书
锅炉产品安全质量监督检验证书
锅炉总图
锅炉本体
管道、阀门仪表
