供应WBL1200×3000板式给料机

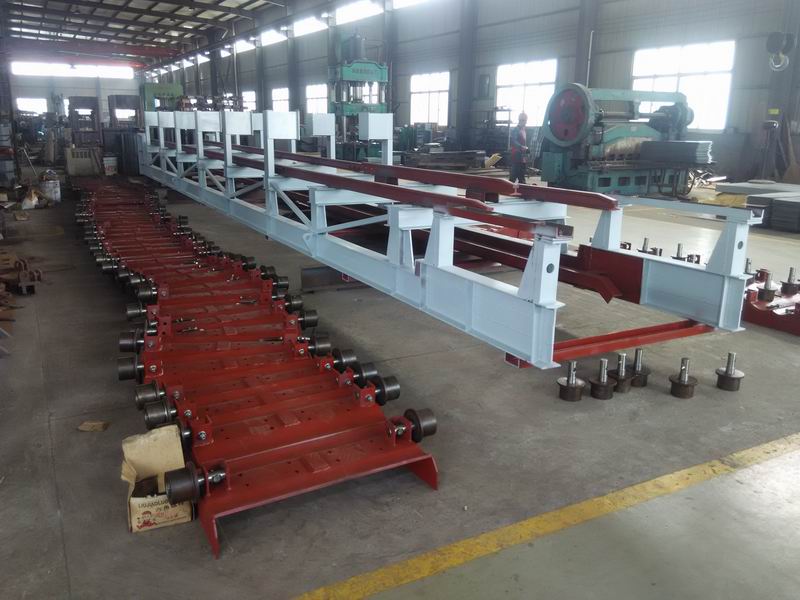

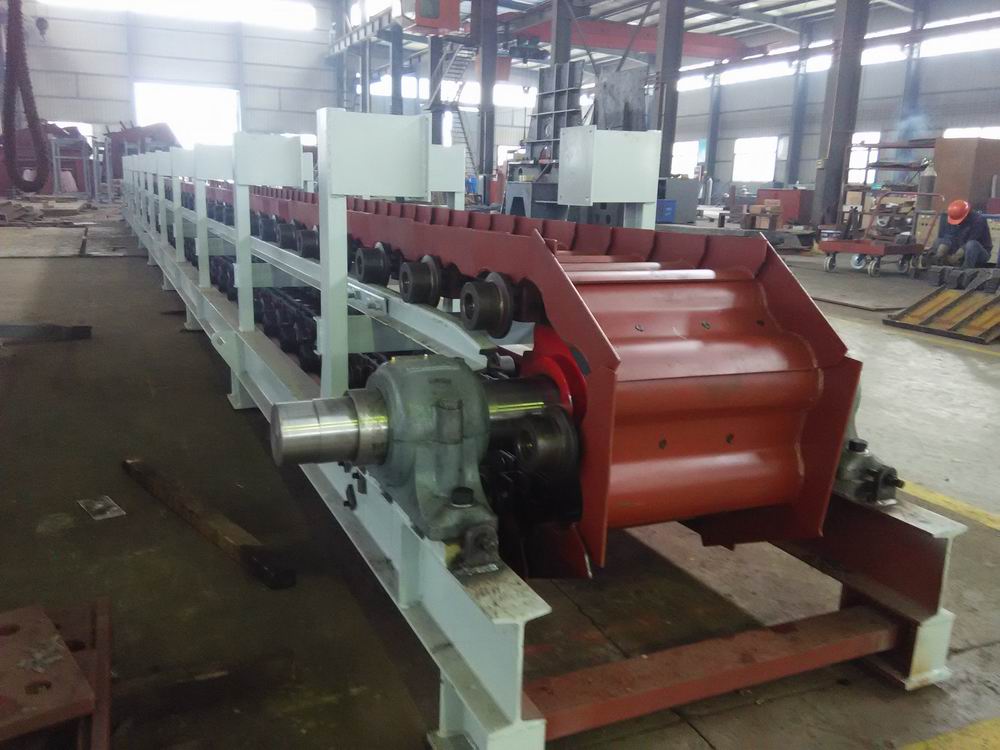

WBL1200×3000中型板式给料机技术文本
序号    参数    单位    说明
1    基本参数
    名称        中型板式给料机
    规格        WBL1200×3000
    槽板宽    mm    1200
    中心距    mm    3000
    输送倾角    °    0
    输送物料        铁矿石
    最大输送物料粒度    mm    400
    输送速度    m/s    ～0.09
    输送量    t/h    200
    额定功率    kW    7.5
    设备重量    t    ～9.7
2    技术参数
2.1    槽板
    型号        WBL1200
    最大宽度    mm    1200
    底板材质        16Mn
    底板厚度    mm    14（压制成波形）
    加工方式        双圆弧形、冷压成型
2.2    链条
    节距    mm    250
    链板厚度    mm    10
    长度(2根)    m    7.5×2
    链板材质        40Cr
    滚子材质        20Cr
    销轴材质        40Cr
2.3    滚轮        滚动轴承组合式
    数量        30
    轮体材料        45#优质碳素钢
    处理方式        表面高频淬火
    表面硬度        HRC45-50
2.4    机架部分
    卸料区段        采用中间轨道，能承受冲击载荷
2.5    主动链轮装置
    主轴
    材料        40Cr
    处理方式        调质
    硬度        HB220-250
    主轴抗扭疲劳极限    N/mm2    167
    主动链轮
    节圆直径    mm    500
    齿数        6
    轮齿宽度    mm    59
    节距    mm    250
    材料        ZG340-640
    处理方式        表面高频淬火
    表面硬度        HRC50-55
    轴承
    型号        23228CA/W33调心滚子轴承
    制造商
    润滑脂类型        二硫化钼润滑脂
2.6    从动链轮及拉紧装置
    从动轴
    材料        40Cr
    处理方式        调质
    硬度        HB220-250
    从动链轮
    最大直径    mm    Φ442
    材料        ZG340-640
    处理方式        表面高频淬火
    硬度        HRC50-55
    轴承
    型号        UCK320带滑块座外球面轴承
    制造商
    润滑脂类型        二硫化钼润滑脂
    拉紧装置        弹簧螺旋拉紧
2.7    驱动装置
    电动机    1台
    型号        变频电机YVF2-132M-4-7.5
    功率    kW    7.5
    转速    r/min    1440
    电压    V    380
    防护等级        IP54
    绝缘等级        F
    频率    Hz    50
    制造商
    减速机    1台
    型号        硬齿面圆柱齿轮减速机DFY280-400
    速比        400
    制造商
    安装方式        空心轴套装
    高速联轴器        ZL3弹性柱销联轴器
WBL1200×3000中型板式给料机供货范围
序号    设备及部件名称    数量或规格    厂家
1    中型板式给料机    WBL1200×3000    江苏天鹏机电制造有限公司
1.1    传动装置    1套    江苏天鹏机电制造有限公司
1.11    减速器（含底座）    DFY280-400（1台）
1.12    电动机(变频调速)    YVF2-132M-4-7.5（1台）
1.2    机架（含头部罩壳、导料板）    1套    江苏天鹏机电制造有限公司
1.3    头轮装置    1套    江苏天鹏机电制造有限公司
1.4    尾轮装置    1套    江苏天鹏机电制造有限公司
1.5    链条    60节
1.6    槽板（含滚轮）    30套    江苏天鹏机电制造有限公司
1.7    安装地脚螺栓    1套    江苏天鹏机电制造有限公司
2    随机配件    1套(槽板1块、滚轮2只)    江苏天鹏机电制造有限公司
3    随机技术资料    1套    江苏天鹏机电制造有限公司
