供应技能实训与考核电学实验室成套设备--上海同育

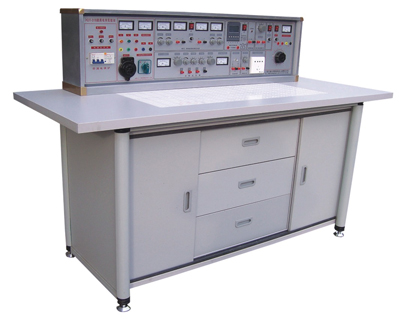

实训台及操作桌结构：
1、实验台构成与性能：
1.1  电源及参数：
1.1.1　输入电源：三相四线电源，输入时指示灯亮
1.1.2　电源输出：有嵌入式保险盒和漏电开关二级保护功能，一个应急开关。
A组：监视电压表：通过换相开关指示三相输出电压。
B组：三相电源输出：由三相电源插座和安全接线座输出电压，通过万能开关控制三相电的输出，以提高安全性。
C组：0-220V电源输出：一组万能插座。为各种仪器提供工作电源。
D组：可调交直流电源：一台0.5KVA单相调压器，输出0－240V交直流电源，电压输出有表指示。
E组：固定直流稳压电源：输出电压5V，输出电流最大500mA。
F组：恒流稳压电源：双路0-30V稳压输出，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出由0.5级数字电流表、电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。
1.2  单次脉冲源：每拨按一次钮子开关可得到一组正负脉冲。
1.3  函数信号发生器输出正弦波、三角波、矩形波。
1.3.1  频率范围：5HZ-550KHZ分五个频段
1.3.2  频率指示：由HZ表直接读出
1.3.3  电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减：0db、20db、40db具有连续细调功能。
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调
三角波：5HZ-550KHZ>１V
1.4  音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
1.5  智能型直流数字电流表：精度0.5级，采用ICL公司高性能AD转换器配以高速MPU单元设计而成通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，20mA、200mA、2000mA三档，测量范围：0-2000mA。具有数据存储与查询、超量程报警、指示功能。
1.6  变压器：内置式220V/12＋24V，功率25W。
1.7　喇叭：8Ω,0.5W内置式。
1.8　蜂鸣器：内置式；
1.9　灯头座：250V、4A灯头座一只，用于实训中电路的验证等，固定在实验台上，使用方便、安全。
1.10  智能型多功能交流测量电表：通过选择键能同时测量工作电路中电流I、电压U、功率Kw、电能Kwh、工作时间T。八位液晶显示。
2、实验操作桌：由双面饰面板制成，不变形，不褪色。尺寸：160×70×80cm，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。

本公司生产高级电工实验室成套设备，高级模电、数电实验室成套设备，高级电工、模电、数电综合实验室成套设备，高级电工、模电、数电、电力拖动实验室成套设备，高级电工、模电、数电、电力拖动(带直流电机)实验室成套设备，电力拖动（工厂电气控制）实验装置（带直流电机），电机与变压器综合实验装置，直流电动机运动控制实验系统，交直流电动机运动控制实验系统，电机原理及电机拖动实验系统，交直流调速实验装置。等产品，质量保证，业务详情面谈。
