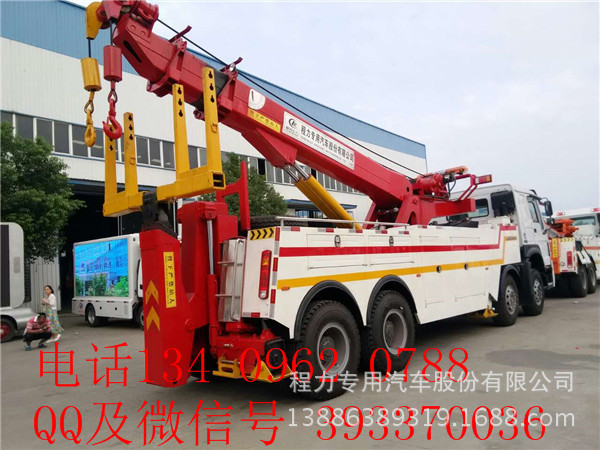

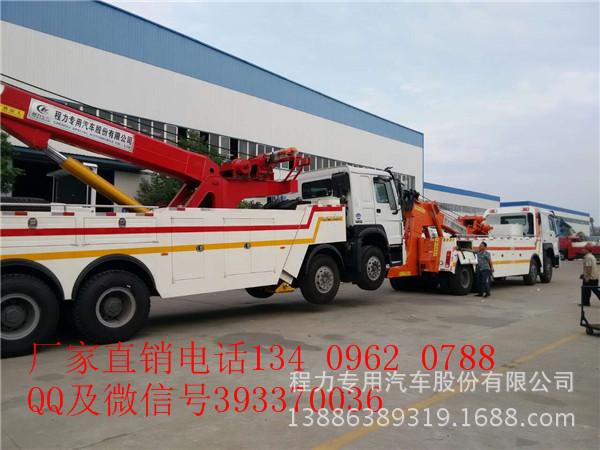

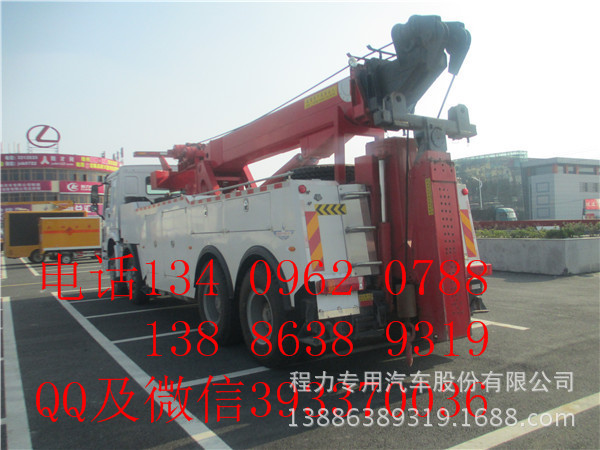

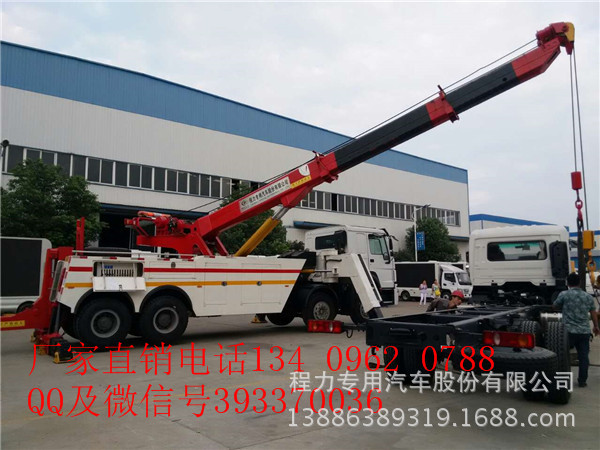

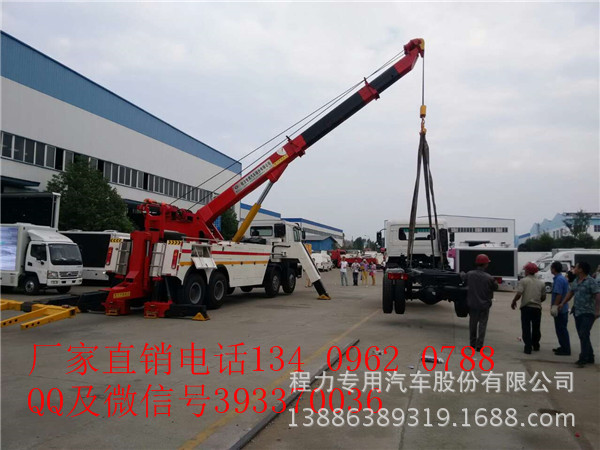

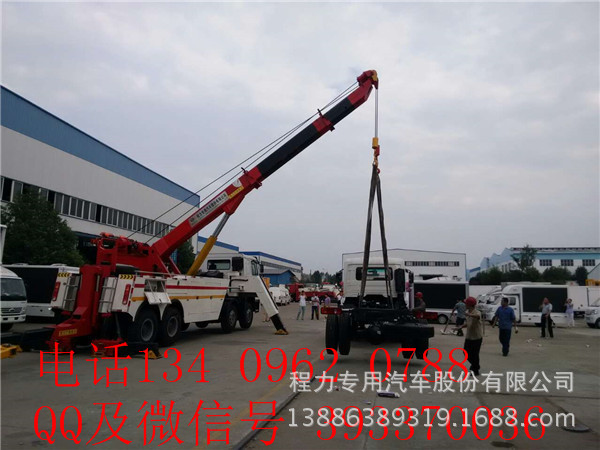

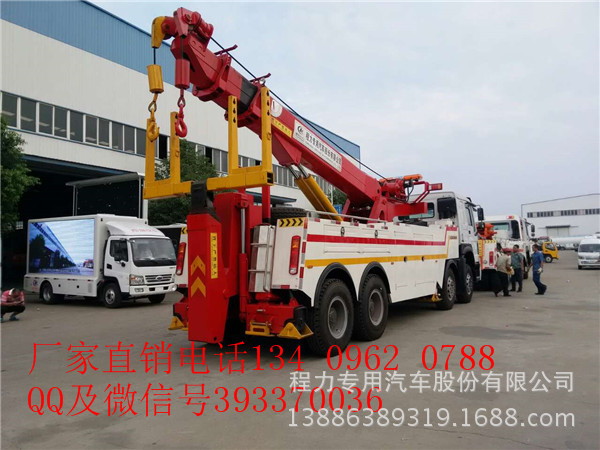

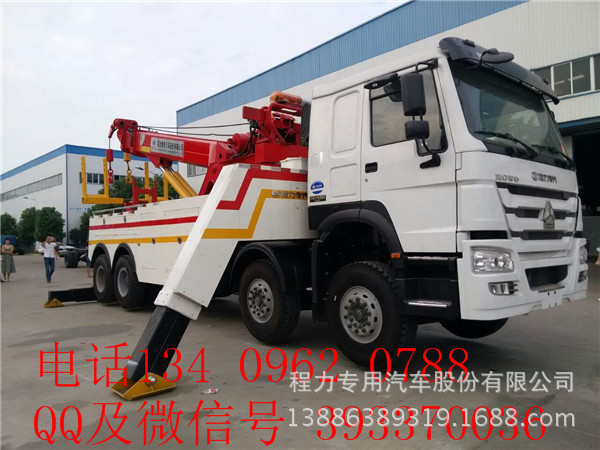

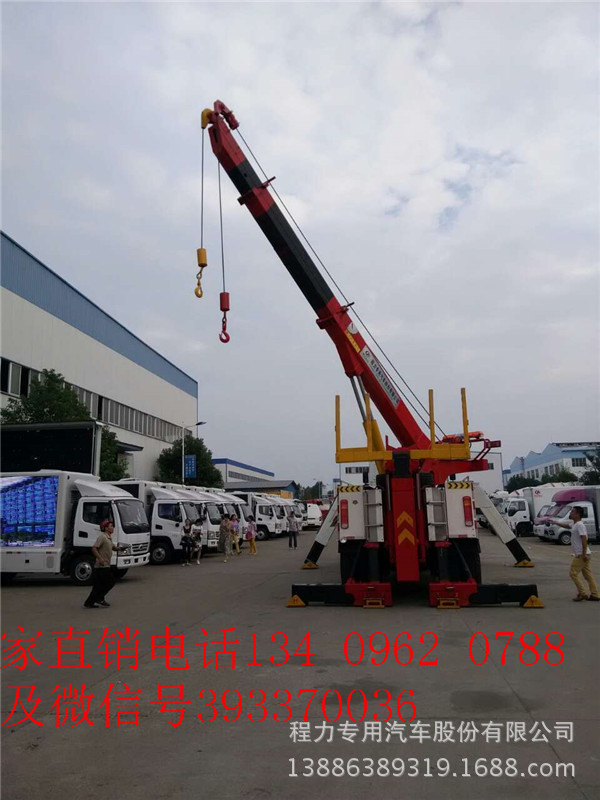

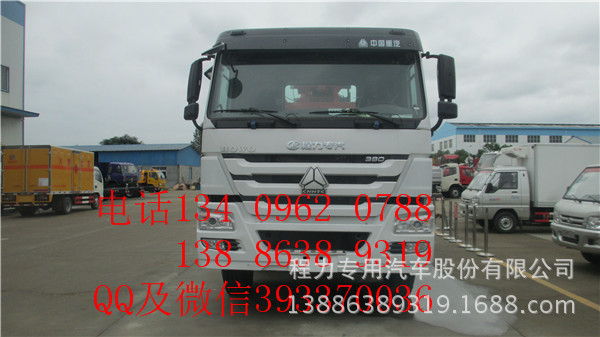

重汽豪沃前四后八拖吊分离型清障车360度旋转重汽HOWO重型清障车 起吊30吨，40吨，50吨可选，托举25吨，牵引50吨  厂家直销电话134 0962 0788 黄经理  QQ及微信号393370036

配置：重汽HOWO前四后八拖吊分离型360度旋转清障车，整车型号CLW5310TQZZ4型清障车，底盘型号ZZ1317N4667D1H，重汽前四后八底盘，380马力国四发动机，12R20钢丝胎，十档箱，断气刹，原厂空调，上装配置：360度旋转上装，三节式六边形吊臂，三节托臂，分体式车厢，双侧联动操作装置，摇控操作装置一套，前保险杠有配重，后工作灯三支，两个15吨液压卷扬，55米钢丝缉，直径18MM，配四套钢叉，一套钢弧吊耳拖叉，一套抱胎装置，一个长排工程灯，辅助灯一套，辅助气管总成一套，



联系人：黄经理，电话134 0962 0788



QQ及微信号393370036



程力专用汽车股份有限公司



地址湖北省随州市南郊平原岗程力汽车工业园









名称		主要技术参数
整车型号		CLW5310TQZZ4型
底盘型号		ZZ1317N4667D1H
整备质量		33000
轴距（mm）		1800+4575+1400
轮胎型式		12.00R20
最高车速（空载状态）（km/h）		80
爬坡能力（%）		30
发动机	型号	D10.38-40(国Ⅳ)
	功率（kw/r/min）	276/2000
	扭矩（n·m/r/min）	1560/1200-1500
油类/综合燃料消耗量（L/100km）		柴油/38
最大托牵质量（kg）		43000
上装型式		PFT50DZ3+PFT28TH+PFT50ZT3
托举系统	最大托举质量（kg）	25000
	全伸出最大托举质量（kg）	8300
	托臂最大有效长度（mm）	3650
	托臂伸缩行程（mm）	1750
	托举带载折叠角（度）	-7至16
	折叠角度（度）	-7至92
	全伸出托叉口离地最在距离（mm）	1835

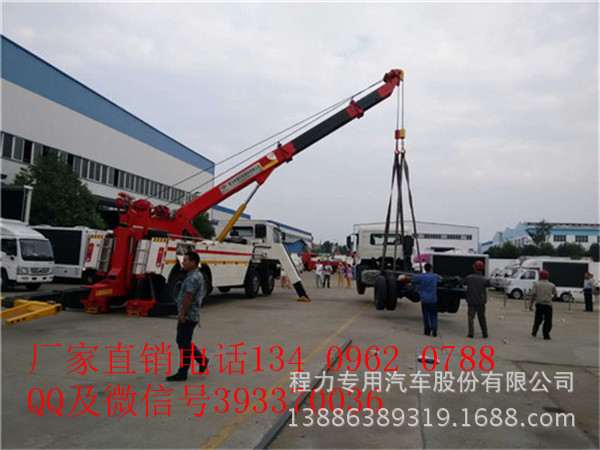

起重系统	最大起吊质量（kg）	30000
	全收回举升角30度，时吊举能力（kg）	18000
	全伸出举升角30度，时吊举能力（kg）	7800
	吊臂基本长度（mm）	5880
	油缸伸缩行程（mm）	6000
	最大起吊高度（mm）	12300
	最大作业半径（mm）	10710
	吊臂节数	3
	吊臂变幅角（度）	0-60
	旋转角度（度）	360连续回转
绞盘	数量（只）	2
	每只额定牵引力（kn）	150
	钢丝绳规格	20-6*25Fi+IWR1870
	钢丝绳直径（mm）	直径18
	钢丝绳长度（m）	50
	钢丝绳最小线速度（m/min）	5

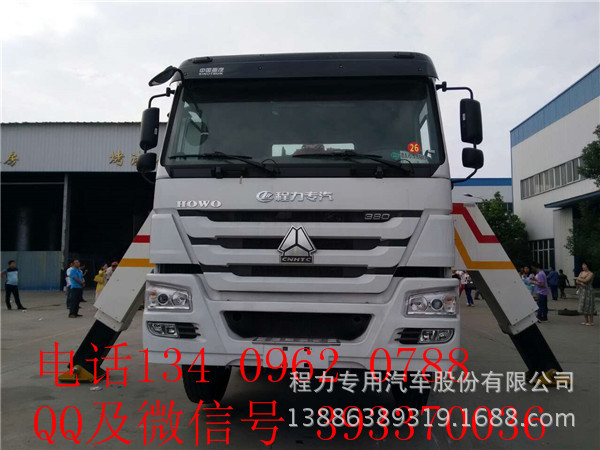

支腿	前支腿型式	下置式H型前支腿
	后支腿型式	L型后支腿
	前支腿横向跨距（mm）	6600
	后支腿横向跨距（mm）	4080
	前，后支腿纵向跨距（mm）	5550

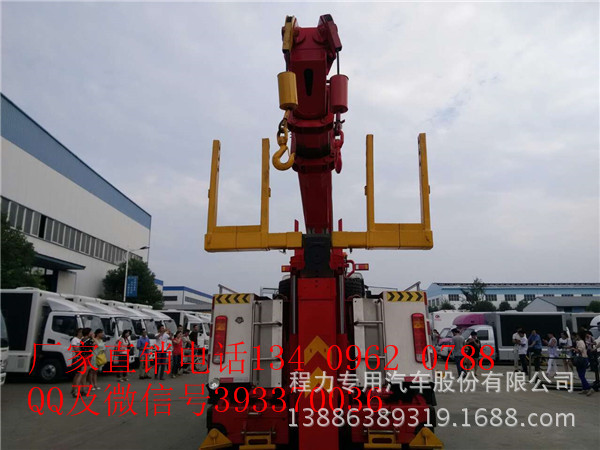

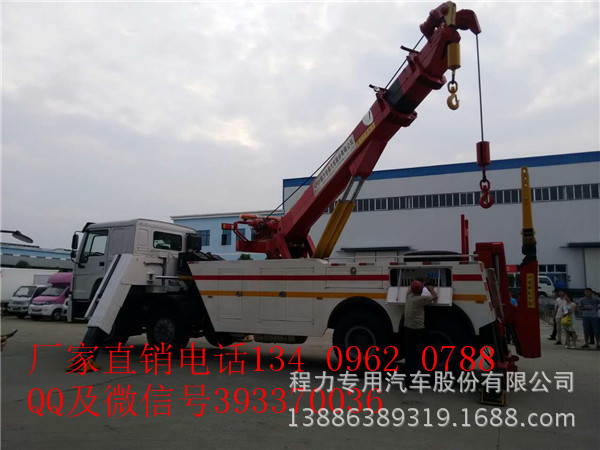

全回转360度旋转吊臂，关键和受力较大的金属结构件全部采用高强度钢材（HG70）焊接而成。采用意大利进口的特制平衡阀，双边操纵机构，同时配备线控装置。

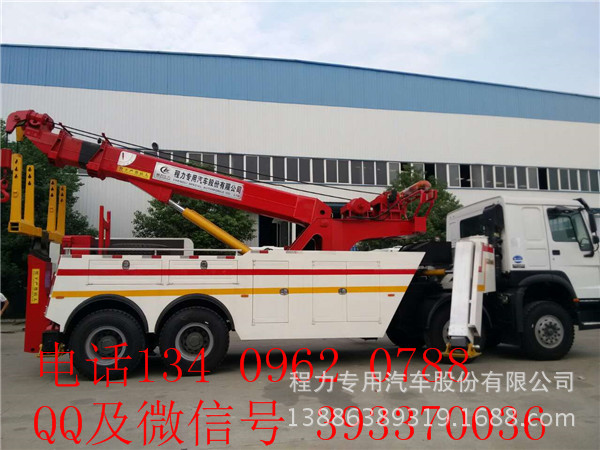

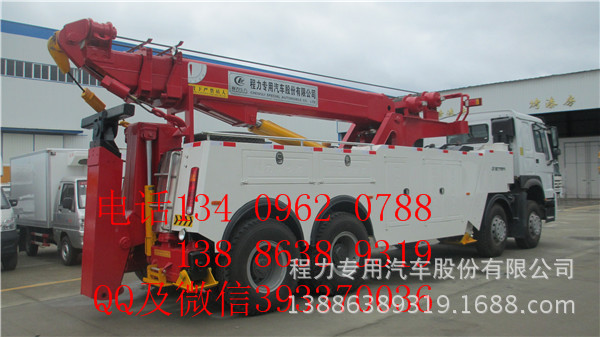

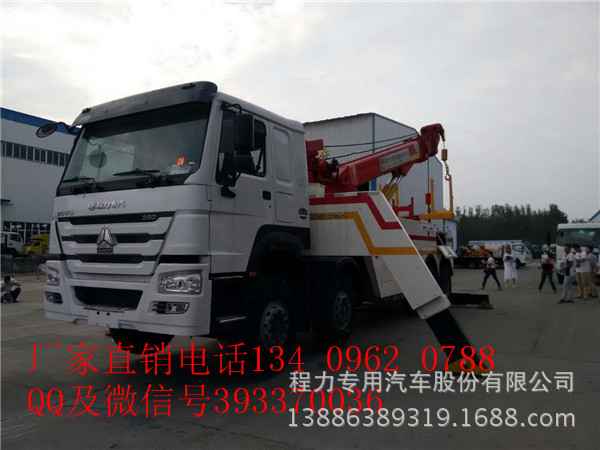

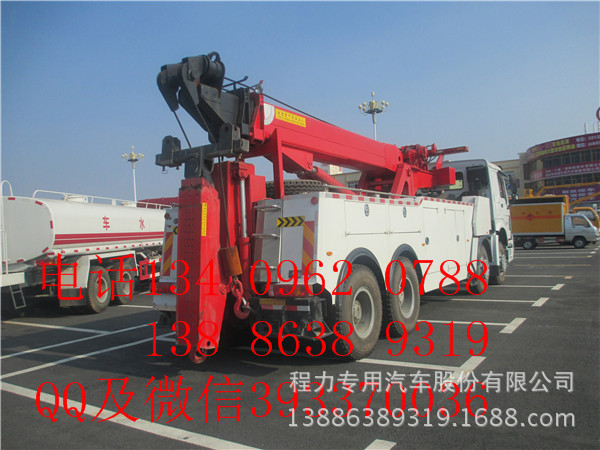

重汽豪沃前四后八拖吊分离清障车360度旋转

重汽豪沃前四后八拖吊分离清障车：重汽340或380马力国四发动机，9吨盘式前桥，16吨后桥，带空调。双10吨卷扬，加强性20吨拖举，带全套拖叉、拖钩。国四排放，上户无忧；底盘扎实、动力充沛、加强性托臂，是大型客、货车辆及半挂系列理想清运工具。

电话：134 0962 0788，138 8638 9319

QQ及微信393370036

上装配置简述：

重汽前四后八360度全旋转清障车拖吊分离式上装配置：拖吊分离式，吊可360度旋转上装，三节六边型吊臂，三节托臂，最大拖牵质量48吨最大托举质量25吨, 全伸出水平状态是最大起吊12.5吨, 吊臂最大起吊40吨，全伸出最大起吊质量4.5T,最大起吊高度12070mm，分体式车厢，双侧联动操作，张开式前支腿，伸缩式后支腿。双侧联动操作装置，配远程操作装置（遥控）前保险杆装配重，后工作灯三只，2个150KN液压绞盘(15吨)40米钢丝绳，一个洗手箱，U型抱胎装置一套。托叉5对，托叉座1对，链钩2条，1个长排工程警灯（LED）辅助灯总成1套。辅助制动气管总成1套。

拖吊连体型：

1、两节六边形吊臂，两个10吨液压绞盘（带40米钢丝绳），最大可吊20吨，最小仰角可吊8吨，三节后托臂，原地托举16吨；

2、分体式车厢，双侧联动操作装置，拖叉五对，拖叉座一对，辅助制动气管总成一套；

3、全进口液压控制系统：多路阀，平衡阀，液压锁，油泵；

4、后尾灯LED电子式，侧面配置边灯，（转向，倒车，行车，刹车），工程警灯和喊话筒一套；

5、底盘合格证、整车合格证、全国统一机动车辆发票、随车工具、车辆质保手册、全国服务站名录等。



清障车的托臂，吊臂全部采用高强度钢板，通过折弯形成，二氧化碳自动保护焊接，只允许两条焊缝，焊缝少，变形小，精度强度高，并经过超声波焊缝检测，焊缝长度大于300mm,采用自动缝接，既保证了焊缝强度不低于母材强度，又使焊缝表面圆滑美观。
所有定型产品的机加工，焊接，装配均在工装，夹具上完成，从而保证了质量及互换性。

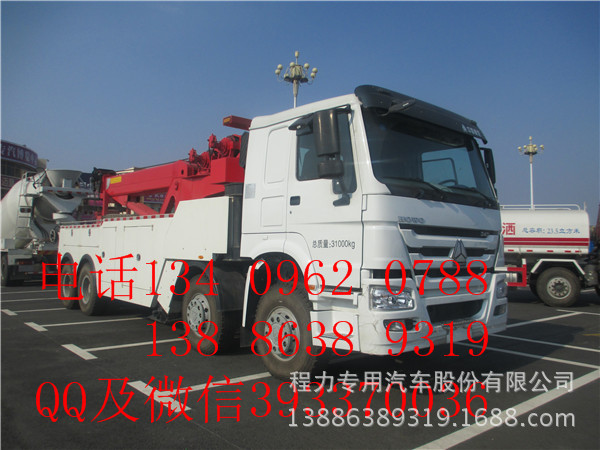

CLW5310TQZZ4型清障车

【主要技术参数】
产品商标	程力威牌	公告批次	270
产品名称	清障车	产品型号	CLW5310TQZZ4型清障车
总质量(Kg)	31000	罐体容积(m3)
额定载质量(Kg)		外形尺寸(mm)	10960,11460×2500×3270
整备质量(Kg)	24870,27870	货厢尺寸(mm)	××
额定载客(人)		准拖挂车总质量(Kg)
驾驶室准乘人数(人)	2	载质量利用系数
接近角/离去角(°)	16/18,16/14	前悬/后悬(mm)	1500/1710,1500/2210
轴数	4	轴距(mm)	1800+4600+1350,1800+4575+1400,2150+4600+1350,2150+4575+1400
轴荷(Kg)	6500/7000/17500(并装双轴)	最高车速(Km/h)	90
其它	托举质量:6000kg,对应整备质量:24870,对应整车长度(mm)/后悬(mm)/离去角(°):10960/1710/18;选装加强型托臂时,托举质量为3000kg,对应整备质量:27870kg,对应整车长度(mm)/后悬(mm)/离去角(°):11460/2210/14;仅选用轴距(mm):1800+4600+1350。车辆侧防护为整体结构,与副梁焊接连接,材料为Q235A。车辆后部防护与专用装置相干涉,故后防护豁免。随底盘选装驾驶室。 ABS系统型号为4460046300,生产企业为威伯科汽车控制系统(中国)有限公司。
【底盘技术参数】
底盘型号	ZZ1317N4667D1H	底盘名称	载货汽车底盘
商标名称	豪沃牌	生产企业	中国重汽集团济南卡车股份有限公司
外形尺寸(mm)	11695×2496×3125,3730	轮胎数	12
接近角/离去角(°)	16/19,16/23	轮胎规格	315/80R22.5 16PR,295/80R22.5,12R22.5,12.00R20 16PR,12.00-20 16PR,11.00R20,11.00-20
钢板弹簧片数	4/4/-,4/4/12,11/11/-,11/11/12	前轮距(mm)	2022/2022,2041/2041
燃料种类	柴油	后轮距(mm)	1830/1830
排放标准	GB17691-2005国Ⅳ,GB3847-2005
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
D10.34-40 D10.38-40 D12.34-40 D12.38-40	中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司	9726 9726 11596 11596	249 276 249 279





重汽豪沃前四后八拖吊联体清障车底盘采用重汽豪泺前四后八（ZZ1317N4668W）。重汽336马力EGR发动机，豪沃10档变速箱，12.00尼龙胎。原装取力器，9吨前桥，16吨后桥，轴距1800+4600+1350.平顶驾驶室。专用性能:吊拖两用，托臂可折叠，吊不可旋转。①选装16T18D上装时:11275/2000/21300/9570/2人、9505/3人;②选装20T20D上装时为11425/2150/22870/8000/2人、7935/3人。最大牵引牵引质量31吨。起重机构部分：最大起吊质量18/20吨，最大起吊高度6.5米，吊臂长8.47米，最远起吊质量8吨； 托举机构部分：原地最大拖举质量达16吨，最大托举质量10.12吨，拖臂长度3.09米，全伸出最大托举质量7.31吨。其他部分：支腿最大撑地力：200kn、清障车作业时最高牵引车速：40kg/h。专用组成及备品配件:两节六边型吊臂，三节托臂，分体式车厢，双侧联动操作装置，前保险杆装配重，结构形式为托吊联体型，且采用美国先进的双铰点机构，在托臂负重时可以折叠托臂；吊臂截面采用六边型,其强度、稳定性均远大与四边型结构，托臂及吊臂均采用高强度钢板GH70设计制造，因此结构重量更轻，托举能力更大。专用后工作灯，2个100KN液压绞盘(10吨)，40米钢丝绳，一个洗手箱，U型抱胎装置一套。托叉5对，托叉座1对，链钩2条，1个长排工程警灯（LED）辅助灯总成1套。辅助制动气管总成1套

程力清障车特点：
一．金属结构件
1.托臂及吊臂均采用高强度钢板GH70设计制造，因此结构重量更轻，托举能力更大。
2.结构形式为托吊联体型，且采用美国先进的双铰点机构，在托臂负重时可以折叠托臂；吊臂截面采用六边型,其强度、稳定性均远大与四边型结构。
3.托臂可根据用户要求在一定范围内加长或超薄设计以适应实际工作的需要。
4.车箱外观工具箱门采用分体制作，安装方便、强度高且美观大方。
5.结构设计合理，使用维修方便，是清障车中应用最为普遍的结构车型。
二．设计与制造工艺
1.程力公司采用国外清障车最新技术，全电脑平面设计、三维造型、生产、管理过程，能够快速、准确地保证设计过程的质量，提高了新产品的制造效率，缩短了生产周期，相应降低了产品成本。
2.专业专用车制造厂家，清障车行业新兴代表。
3.工艺制作，所有板材均采用水下等离子数控切割机、数控线切割机、仿形气割、轨道气割、数控剪切机下料，制作精度高；数控双联折弯机、冷弯滚压成型机板料成型，能准确保证内外臂体的配合间隙。
4.我公司拥有500、160等系列吨位的数控油压机及冲压机，8吨以上吊臂截面采用六边型设计，能满足所有臂体板料折弯成形，并且全部采用二氧化碳保护焊，长度大于500mm的焊缝全部采用自动焊接，这不仅焊缝小，外观美观，而且应力小，强度高。
5.焊接前采用专用坡口机预倒坡口工艺，增加焊缝的焊透性，提高了焊接件的整体强度。
6.所有构件在焊接时均使用工装、夹具来保证制作精度。
7.所有构件在焊接后均经超声波焊缝检测，安全性高。
三．液压系统（本公司能提供相关的证明文件）
1.清障车液压系统的一些主要元件（平衡阀、多路阀等）采用意大利原装进口国际着名品牌，对清障的全过程提供了有效且可靠的保证。
2.液压元件及液压系统在采购和制成品入仓之前均进行检验，液压系统采用进、回油双重过滤，确保液压系统的清洁，充分保证液压元件和整车液压系统达到国家有关标定的性能要求。
3.所选用的平衡阀为意大利原装进口，全为板式结构，它直接安装在油缸上，即使与其相连的外部油路失效，各机构都能维持原状，不会有任何影响。同时此阀还具有过载保护功能，当超出设定的压力时，可以及时溢流卸荷，确保整个系统的安全；并可任意调节卸车速度，实现卸载平稳、无冲击。
四．整车与检验
1.清障车整车出品经过落料、折弯、焊接、部装、台架试验、总装、调试、总检等各个工序均按标准严格检验，完全保证质量要求，令客户可放心使用。
2.按《清障车标准》中的要求，新产品在定型试验时可靠性试验的次数定为500次，而以公司的标准，试验次数要求为2000次，远远高于《清障车》标准要求，从而更加保证整车的性能要求。
3.公司现以清障车作为主导产品进行开发、生产，政府也全力支持，将为清障车的快速发展提供坚实后盾。
五．使用情况
清障车作为中国一种近几年新兴的汽车行业，程力公司是国内生产清障车新兴代表，引进国内外先进成熟的产品技术、生产工艺，通过广大用户的反复使用验证，说明程力威牌清障车是经得起任何路况及复杂施工情况考验的，托吊联体型清障车应用最为普遍，并且其结构技术已经炉火纯青，在各行各业的清障车使用中获得了有目共睹的一致好评。
