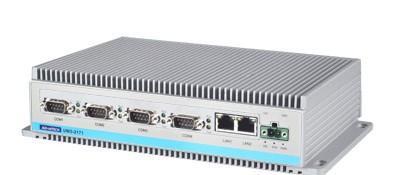

UNO-2170研华嵌入式无风扇工控机河北代理商

UNO-2170在发电厂无功功率调节系统中的应用项目介绍



产品参数：

◆板上集成Celeron M 1GHz或Celeron 600MHz,256/512MB DDR DRAM

◆提供512KB电池备份SRAM

◆支持ECC DDR DRAM(仅为Celeron M 1GHz处理器)

◆支持LM传感器,可获取CPU和板卡温度, 用于监测

◆2个RS-232和2个RS-232/422/485端口，带自动数据流控制

◆2个10/100Base-T RJ-45端口

◆2个USB和1个TypeI/II PC卡

◆2个可选PC/104扩展

◆WINOOWs CE.5.0和WINOOWs XP Embedded解决方案

◆支持WINOOWs 2000/XP和Linux驱动程序

◆带写保护(EWF)的WINOOWs XP (SP2)Embedded即用平台



为了汲取2003年发生在美国、加拿大“8.14”大面积停电事故的教训,防止在我国电网中发生电压崩溃等重特大电网事故,2003年国家电网公司向XX省电力有限公司下发了国家电网科[2003]205文件，要求某省电力有限公司进行“电压无功控制技术的研究”项目的研究工作，我公司承担了厂站端发电厂无功功率调节设备（FWT）的研发工作,于2004年为XX电厂生产出第一台样机。目前该产品获国家电网公司2007年科技进步二等奖；2006年已获国家专利。



应用方案

在电力系统中无功功率是一项重要的指标，如果供应不足就会降低输变电设备的供电能力，同样如果无功功率太大也会增加发电设备的能量损失，所以动态合理地控制发电设备无功功率的输出对供、用电户都能产生良好的经济效益。

TH—Q型分布式发电机无功功率控制器可以接收网、省调度中心下达的增、减无功功率（Q）的指令，按照一定的调节规律和限制条件对每台发电机组的励磁调节器（AVR）发出相应的增、减无功功率（Q）的指令，以实现发电机无功功率的远方调节。

网、省调度中心向发电厂发出无功功率调节指令可以通过远方数据采集终端（RTU）以模拟量输出方式或通讯方式直接下达，也可以向电厂下达无功计划曲线，由操作员手工将曲线数据输入，本装置便可以按照无功功率曲线来调节发电机的无功功率。

本系统采用研华 UNO-2170作为200MW以上发电机机组AVC系统远方调节主控制机，并采用双机冗余措施以提高调节系统的可靠性,利用UNO的watchdog可以实现一个无人值守的实时控制系统。控制系统采用485总线作为现场总线。



系统需求

◆实时采集发电机组的运行状态参数，以此为依椐执行省调指令。

◆每个检测与控制单元可以独立运行，且每个控制单元之间相互协同工作，共同完成机机组的状态监测与控制。

◆每个监测单元的状态参数的传送通过485总线方式传递，并且要求具有良好的实时性，准确性。

◆导轨式安装，节省柜体空间。



主要功能

◆调节功能

◆越限限制功能

◆报警功能

◆紧急停止调节功能



选用产品

◆UNO-2170采用嵌入式技术，开放式硬件结构，支持各种流行的操作系统；

◆I/O采集:施奈德小型PLC；

◆施奈德智能仪表；

◆存储介质：CF卡；

◆MOXA串口服务器；

◆KVM共享器。



系统运行情况及用户评价

该控制系统已在东北三省200MW以上机组的电厂调试安装50余台，目前已投入运行有东北三省共30余台机组，目前运行状况良好，用户十分满意。该控制系统在各大中型发电站中非常具有推广价值。



订购信息：

河北上元工控技术有限公司成立于2006年，专业从事智慧控制设备的生产、销售和自动化系统集成。公司下设工控产品事业部、智能交通事业部、自动化系统集成事业部，为合作伙伴提供整体产品解决方案和技术服务。公司为研华华北代理商，经销全系列研华产品；

     工控产品事业部销售研华全系列产品：工业级计算机、工业级网络服务器、HMI工作站、各种型号的工业机箱、工业主板、ARK嵌入式工控机、智能模块、采集卡、平板电脑、HMI工作站；配合 MOXA 串口服务器、工业以太网交换机、通讯卡片等产品等；和利时PLC、伺服驱动器、电机等全系列产品。

智能交通事业部专注于收费系统、全程监控系统、隧道控制系统中主控产品的研发、生产、销售与代理。产品包括：研华嵌入式工控机、车道控制器、光电隔离IO驱动、字符叠加器、全程监控交换机、隧道交通PLC、栏杆机变频控制器等产品。

自动化系统集成事业部承接自动化系统集成项目，所涉项目覆盖冶金、交通、石油石化、环保节能、新能源、机械配套等领域。形成了售前技术咨询、方案设计、产品销售、施工调试、售后跟踪维护和支持等自动化一站式服务。

上元工控——在您身边的智能控制专家、您可信赖的合作伙伴！
