C2000 MD44-3
4路输入4路脉冲输出
智能数字量采集器
使用说明
C2000 MD44-3为4路数字量输入（DI）和4路数字量脉冲输出（DO）采集控制设备，DO输出脉冲时长可设置，可以输出常开（NO）、常闭（NC）两种状态。采用标准的Modbus RTU通讯协议，可以通过RS485总线进行远程DI数据采集和DO控制。
本产品具有良好的扩展性能，使用方便。还可以通过方便、灵活的级联方式，灵活地通过M244，M281，M2A8等具有联网功能的采集设备低成本实现以太网接入，并实现各种数字量、模拟量的组合扩展采集。提供5年质保服务。
特点：
→4路数字量输入；
→4路脉冲式数字量输出（脉冲时长可设置）；
→I/O与系统完全隔离；
→采用Modbus RTU通讯协议；
→RS485通讯接口提供光电隔离及每线600W浪涌保护；
→电源具有过流过压保护和防反接功能；
→丰富的指示灯，全面查看状态，及时排查故障；
→安装方便。
数字量输入接口
DI
4路干接点输入
DI保护
过压小于60V ，过流小于100mA
DI采样时间间隔
20ms
数字量输出接口
DO
4路C型继电器
DO容量
2A/30VDC 1A/125VAC
DO有保护
防雷600W, 过压小于60V,过流小于500mA
串口通信参数
接口类型
RS485
波特率
1200~115200bps
数据位
8
奇偶校验
None
停止位
1
流量控制
None
通讯协议
Modbus RTU
串口保护
串口隔离
1.5KV
串口防雷
600W
串口过流，过压
小于240V，小于80mA
电源参数
电源规格
9-24VDC (推荐12VDC)
电流
200mA@12VDC
功耗
小于2W
电源防雷
1.5kW
电源过压，过流
60V，500mA
工作环境
工作温度、湿度
-25~85℃，5~95%RH，不凝露
储存温度、湿度
-60~125℃，5~95%RH，不凝露
其他
尺寸
72.1*121.5*33.6mm
保修
5年质保
外观与MD44相同，如下图：

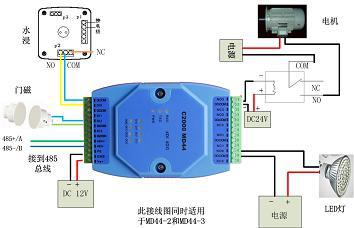

IO模块接线图：
1.2技术参数
第1章 外观及引脚说明
2.1 产品外观
