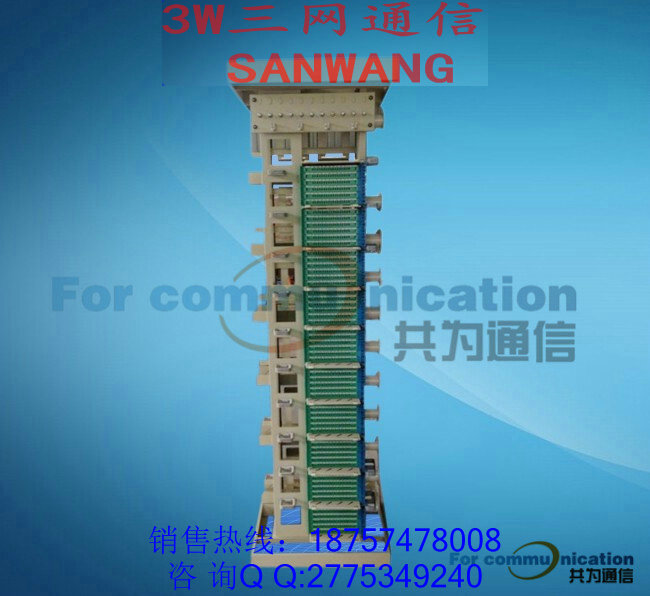

OMDF光纤总配线架MODF光纤总配线架
双面光纤总配线架（中国三网通信制造）OMDF光总配线架|MODF光纤总配线架|OMDF光纤配线架|中华人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《中国电信光总配线架技术要求》FTTH接入层光纤分配架|光纤跳线架规格（288芯、576芯、648芯、720芯、792芯、864芯、960芯、1152芯、1440芯光纤总配线架） (Opticalfiber Main Distribution frame，简称OMDF)。OMDF的功能多样化。
OMDF光纤总配线架又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。
三网通信为适应三网融合、FTTx的推广，三网通信推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括光缆交接箱，光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。
三网通信FTTX布线应有尽有、质量保证！随时欢迎您前来咨询！！！
地址：浙江省宁波慈溪市观海卫镇工业区
FTTX局端机房配线架，光纤配线架（Optical Distribution frame）OMDF光纤总配线架|ODF光纤配线架（柜）
光纤配线架此产品为中国移动、中国联通、中国电信三大通信运营商全国集采入围产品
OMDF光纤总配线架一侧连接外线光缆，另一侧连接光通信设备，可通过跳线进行通信路由的分配连接且具有链路中断检测或在线监测的测试端口的配
光纤总配线架，采用前后操作方式。正面为线路侧，采用12 芯熔配一体化托盘（冰灰），背面为设备侧，采用96 芯配线单元。左侧成端光缆，右侧存储跳纤。
产品并架
主要特点：
? 前后操作方式，可多台并架使用；
订货指南：
外型尺寸（mm）
高×宽×深
外线侧
设备侧
总容量
（芯）
适配器
配线单元（72芯）
托盘数量（个）
最大芯数（芯）
配线单元（96芯翻转板）
最大芯数
2000×720×600
9
54
648
6
576
1124
FC
SC
2200×720×600
10
60
720
7
672
1392
2600×720×600
12
72
864
8
768
1632
3400×720×900
16
96
1152
10
960
2112
注：1.设备缆的开剥长度，应控制在750mm-1050mm之间；
2.熔配一体化托盘外形尺寸（mm）:25×200×180(高×宽×深)，颜色：冰灰。
2200*550*550（792芯）光纤总配线架
标准
按照浙江省电信公司《适用于接入层的光纤总配线架企业标准》制作。
适用于区中心机房大光纤接入的机线集中调度管理、集中自动监控测试，提高网络运行维护效率和投资效益。
双面跳纤式光纤总配线架
特点
2.1 机架表面光洁，色泽均匀，无流挂，无露底，无毛刺且具有防腐蚀性能等。
2.2 容量大，密度高，有较强的布线空间，缆线各自独立，走线合理，布线美观，便于查找。
2.3 机架结构牢固装配具有一致性和互换性，便于全正面操作，维护方便。具有通畅的垂直，水平走线通道，并以理线环，理线柱，走线槽，储线柱等形式组成；通道容量满足各种可能跳纤方式时最多跳纤走线的需要。
2.4 横列机架6个成端盘为1个单元；直列机架4个端子盘为1个单元，水平通道分布在直列单元中间。
2.5 可独立安放1/32尾纤型分路器，实现托盘式分路器功能
2.6 有200㎜高独立走线槽。
外形尺寸及容量表
容量：直列容量是横列容量的2/3；高度不含200㎜高独立走线槽
产品名称
型号
结构尺寸
满配容量配置
备注
(H×W×D)
936
792
720
可独立安放1/32尾纤型分路器
光纤总配线架
GPX
2600×840×650
1
2200×840×650
1
2000×840×650
1
GPX型光纤总配线架(模式一)
适用场合：
产品特点：
产品规格
光纤总配线架
适用场合：
产品特点：
GPX光纤总配线架
适用场合：
产品特点：
产品规格
其他介绍：
3.3.1 特点及优点
◆ 采用中国电信标准设计，通用性强；
◆ 符合标准：YD/T 778-2006
◆ 适用通信机房独立光纤跳接场，配线采用交叉连接方式，可以方便地实现光纤线路的连接、分配和调度；
◆ 全封闭柜式结构，防尘性能好；
◆ 设有高性能接地装置，保护设备安全。
3.3.2 主要技术性能
◆ 工作环境温度：－25℃～+55℃
◆ 环境湿度：≤93％(+40℃)
◆ 箱门开启角度：≥110°
◆ 箱门开启次数：≥2000次
◆ 接地排耐电压水平：≥3000V(DC)/10mA/1min
◆ 绝缘电阻：≥1×103MΩ/500V
◆ 箱体安装型式：落地式
表一：光纤配线架配置表（采用单层/双层分路器托盘）：
GPX型光纤总配线架
产品特点：
产品规格
GPX 型光纤总配线架
产品特点：
产品规格
GPX型室内无跳接光缆交接柜
适用场合：
产品特点：
产品规格
机架尺寸mm
（高×宽×深）
1：8分路器
（个）
配线区域容量
（芯）
无跳接托盘
（个）
GPX型光纤配线架
产品特点：
产品规格
外型尺寸mm
（高×宽×深）
光纤总配线架(模式二)
? 设有分支光缆存储装置，可存储分支光缆余长；
? 跳纤可定长，架内跳纤可定长为2 米、3 米、4 米；
? 应用范围：适用于引入光缆在2000 芯以上的大型模块局、中心机房。
96芯翻转单元板
12芯小型熔配一体化托盘
适用于机房原双面MDF逐步改造成双面光纤总配线架的需求，可以组建大容量且具有交叉连接功能的ODF。
●国内首创MDF配线架的“光进铜退"式的改造模式；
●原有直列平滑升级为光缆线路侧；
●原有横列平滑升级为光缆设备侧；
●充分利用原有地缆沟、护栏及爬梯，与原MDF兼容；
●具备特有的光缆跳纤管理软件，可定长定制跳纤；
●分布下缆。
外形尺寸mm （高×宽×深）
线路侧（直列）
设备侧
集中下缆板
托盘数量（个）
容量（芯）
96芯面板数量（个）
容量（芯）
3000×750×1100
12
72
864
8
768
3500×750×1100
16
96
1152
10
960
●适应较大规模并架安装，满足大量光纤接入及交叉连接功能；
●适合设备侧及线路侧不同的配线比需求。
●双面布局、前后跳纤的操作模式， 实现线路侧与设备侧的光纤交叉连接；
●敞开式机架, 横列模块区有多层水平走线槽，前后立体式跳纤，彻底解决跨架跳纤局部拥塞问题；
●预留线路侧与线路侧，设备侧与设备侧的跳纤通道；
●所有跳纤不出机架，无需光缆槽道；
●可提供此类光总配的跳线管理软件，方便跳纤定长管理；
●机架兼容普天分路器托盘；
●96芯终端面板可更换成96芯一体化机框。
●适应较大规模并架安装，满足大量光纤接入及交叉连接功能；
●适合设备侧及线路侧不同的配线比需求；
●熟悉传统MDF管理方式。
●国内首创双面布局、前后跳纤的操作模式，实现线路侧与设备侧的光纤交叉连接，沿袭双面MDF产品直列模块与横列模块调线的习惯；
●敞开式机架，横列模块区有多层水平走线槽，前后立体式跳纤，彻底解决跨架跳纤局部拥塞问题；
●预留线路侧与线路侧，设备侧与设备侧的跳纤通道；
●所有跳纤不出机架，无需光缆槽道；
●可提供此类光总配的跳线管理软件，方便跳纤定长管理；
●机架兼容普天分路器托盘。
外形尺寸mm （高×宽×深）
线路侧（直列）
设备侧
集中下缆板
托盘数量（个）
容量（芯）
96芯面板数量（个）
容量（芯）
2000×720×800
1
54
648
5
480
2200×720×800
1
60
720
6
576
2600×720×800
1
72
864
7
672
●全正面操作封闭机柜结构，可靠墙或背靠背安装；
●存贮框管理跳纤余长，与72 芯一体化机框安装尺寸相同，可灵活配置。
外型尺寸mm（高×宽×深）
存储框（个）
12芯一体化托盘（中号）
最大容量（芯）
2000×600×300
3
36
432
2200×600×300
3
42
504
2600×600×300
4
48
576
●全正面操作封闭机柜结构，可靠墙或背靠背安装；
●左侧挂纤轮管理跳纤余长；
●在用户驻地网机房使用时，架内可配分路器托盘。
外型尺寸mm（高×宽×深）
集中下缆板
12芯一体化托盘（中）
最大容量（芯）
2000×840×300
1
54
648
2200×840×300
1
60
720
2600×840×300
1
72
864
光接入网等需要实现光缆、光纤的连接与调度，实现连接主干光缆与配线光缆；并可放置光分路器的功能。
●全正面操作封闭式结构，前双开门；
●采用19″标准安装，模块便于更换；
●配线区采用无跳接式托盘，主干区采用一体化托盘；
●无跳接式托盘实现熔接、存储功能；
●分路器可实现自由切换成不同分光比。
主干区域容量（芯）
最大96
2000×600×300
36
288
最大32
●全正面操作封闭式结构，前后双开门；
●正面采用大小双开门，可靠墙或背靠背放置；
●实现外缆与设备缆的终接、调线；
●分布式下缆结构；
●采用72 芯一体化机框，12 芯一体化托盘（蓝色）。
满配容量（芯）
72芯机框（个）
2000×860×300
576
8
2200×860×300
648
9
2600×860×300
864
12
