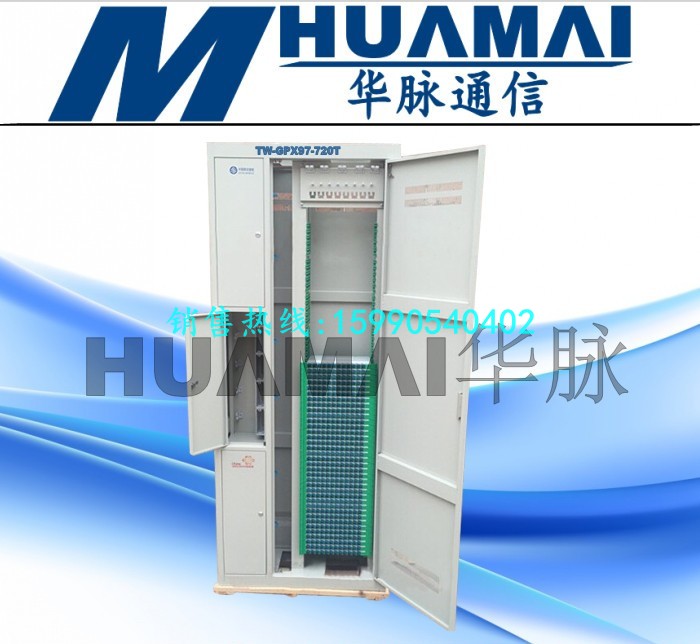

ODF光纤配线架（柜）144芯光纤配线架、288芯光纤配线架、576芯光纤配线架、720芯光纤配线架、室内光纤光纤配线架、机房光纤配线架、中国电信光纤配线架、中国移动光纤配线架、中国联通光纤配线架、GPX167G-VIII型驻地光纤总配线架、GPX97-BC光纤配线架、ADC光纤配线架、GPX421ODF光纤配线架、GPX458型光纤配线架、GPX147光纤配线架、CT-GPX09S光纤配线架、CT-GPX09P光纤配线架、CT-GPX09T光纤配线架、

使用条件：
1.工作温度：-5℃+40℃相对湿度:≤90%(+30℃)
2.大气压力:70Kpa-106Kpa 储运温度:-40℃+70
3.光电性能:插入损耗≤0.2Db;附加损耗≤0.2B;回波损耗45dB;附加损耗≤5dB;插拔耐久性寿命>1000次
4.电气性能:绝缘电阻≥1000MΩ500V(直流电)
5.抗电强度:能承受3000V(直流电)/1min无击穿/飞弧现象
适用性指标:
1.标称工作波长850nm1310nm1550nm;
2.光纤光缆符合GB/T11819和GB/T7424规范;
3.光纤活动连接器符合GB12507以及相关标准规范.
功能:
1.有很强的光缆固定与保护功能,能保证光缆及纤不受损伤,以及可靠的接地装置.
2.有先进的光纤布线管理设计装置,保证了光纤的线及纤芯安装、施工及维护方便。
3.有明确的线序标识，便于转接、跳线、测试。
特点：
1.机柜采用19”寸标准安装，分光纤配线柜(GPX72-2200) /光纤配线柜(GPX72-2000)两种。
2.配置我公司推拉熔配一体化单元，另可选配转配线单元和集中熔接单元（见后面单元体）
3.可简单调整面板、达到上下进缆；可靠的进装置和纤芯保护装置。
4.配置容量大，且有较强的布线空间。
5.采用封闭式机柜，前后开门。

三网合一光纤配线架|共建共享光纤配线柜|ODF光纤配线架（Optical Distribution Frame）ODF光纤配线架|ODF光纤配线柜（ODF配线柜容量：288芯、576芯、648芯、720芯、864芯、1152芯、1440、1728芯、2016芯）中华人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《中国电信光总配线架技术要求》|FTTH接入层光纤分配架（Fiber　Optic　Distribution　Frame），又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。

三网通信为适应三网融合、FTTx的推广，三网通信推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括光缆交接箱，光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。

三网通信FTTX布线应有尽有、质量保证！随时欢迎您前来咨询！！！

地址：浙江省宁波慈溪市观海卫镇工业区

FTTX局端机房配线架，光纤配线架（Optical Distribution frame）OMDF光纤总配线架|ODF光纤配线架（柜）

三网共建共享光纤配线架是用于光纤接入网(电信网、移动网、联通网）三网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了三网的重复线路建设，精简线路，美化环境。

• 机架采用优质钢板制造，表面喷塑，外形美观，机构合理。
• 采用盒式分路器分光模式，做到小体积大容量。
• 三网运营独立设计，单面操作。
• 充分考虑光缆固定，有专门的进缆和盘纤通道。
• 采用12芯熔配一体化左右模块，最大幅度利用有效空间，最大容量为720芯。
• 卡接式安装FC、SC适配器。
• 12芯熔配一体化模块可抽出至箱外，全面正面操作。
• 有可靠的光缆固定、开剥和接地装置。
• 各部件位置和按排，确保光缆在任何位置时弯曲半径大于40MM。

光纤配线架的作用
  ODF（Optical Distribution Frame）光纤配线架
光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。

  GPX2型光纤配线架属熔接配线一体化,适用于光纤接入网主干光缆间的熔接、配线、调线和测试。

技 术 指 标

• 工作环境：-40℃~+65℃
• 大气压力：70Kpa ~106Kpa
• 插入损耗：≤0.2dB
• 回波损耗：FC/PC ≥40dB、FC/APC≥60dB、FC/UPC≥50dB
• 光纤连接器插拔耐久寿命>1000 次
• 机箱高压防护地与机箱绝缘，绝缘电阻≥×1000m/500v(DC)
• 机箱高压防护与机箱耐压间耐压≥3000CV（DC）/1min不穿、无飞弧。

特   点

• 容量大,密度高，2.6米机架满配置864芯；
• 全模块化设计，采用12芯熔接配线一体化模块，每单元集熔接、配线于一体；
• 卡接式安装FC、SC两种适配器，适配器与机箱下面呈30度角，既保证了跳纤的弯曲半径，又可避免弧光灼伤人眼；
• 能同时满足带状光缆和非带状光缆的需要；
• 标识清楚，每芯光纤的接续与分配都有明确规定的标示；
• 每个接续模块可单独抽出，操作方便，具有保护光纤接点盘贮光纤功能；
• 设有光缆引入单元，光缆可上下进缆，光纤的分配和调度全正面操作。

规     格

一、独立ODU类

GPX16型光纤总配线架，是一种在柜体内实现光纤跳线的交叉连接式配线设备。该产品设计成单面双直列布局，结构紧凑，集成度高，操作方便。其思路，理念超前；其应用维护方便；其管理，界面清晰。主要用在外缆光缆在2000芯以下的模块局或机房面积特别紧张的局端。

二、容量及配置

GPX16型光纤总配线柜按照机柜的高度不同有3种容量，其配置见表1。

表 1 光纤总配线柜配置

三、主要特点

◎ 跳纤交叉连接，跳纤不出配线区域，跳纤可定长尺寸

◎ 实现施工、操作，维护为全正面。设备可靠墙安装，也可背靠背安装

◎ 采用小型化熔配一体化塑料托盘，托盘底板可左出纤方式，也可以右出纤方式，极大地         方便用户订货。托盘可安装FC,SC,LC等适配器

◎ 外缆的引入可上进缆方式，也可下进缆的方式

◎ 设备可多台并架，设备的下面有多层水平走线槽，供架间跳纤用

◎ 设备的侧板和门板均为造配件

四、主要技术参数

1、使用条件

环境温度：-15℃~+40℃

贮存温度：-25℃~+55℃

相对湿度：≤85%（+40℃）

大气压力：70~106kpa

2、光电性能

光纤连接损耗：≤0.3db（包括介入、互换性、重复性和温度变化损耗）

回波损耗：FC/PC≥40 db FC/SPC≥45 db FC/APC≥60 db

SC/PC≥40 db SC/SPC≥45 db SC/APC≥60 db

LC/PC≥40 db LC/SPC≥45 db LC/APC≥60 db

插拔寿命：1000次

设备高压防护地与设备间绝缘电阻>1000MΩ/500V（DC）

设备高压防护地与设备间耐压>3000V（DC）/min，不击穿、无飞弧

标准工作波长：850nm、1310nm、1550nm

3、光跳纤、适配器适用标准：

光纤活动连接器：符合GB12507以及相关标准规定

光纤、光缆符合GB/T11819-1987和GB/T7424-1987的规定

4、产品符合YD/T779-2008标准规定

光纤ODF配线架
采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量.
产品规格:光纤ODF配线架24芯/48芯/72芯/96芯
光纤ODF配线架用途:机架式
