特点说明：

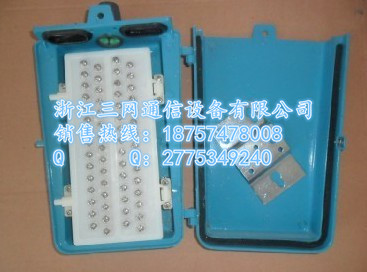

STB旋转压接式室内外分线盒

主要应用于市话电缆网络主干线与用户支线的分线设备，规格有5-50对。分线盒外形有：铝合金壳室内外分线盒,嵌壁式分线箱、抱杆式分线筒等。

技术指标：

l      分线盒进线采用有端子旋转卡夹气密式的接线方法，保证芯线接点不外露，接触可靠；

l      分线盒出线采用螺钉压卡，不用人工剥切绝缘层。操作、维修方便可靠；

l      分线盒接触点处用有机硅脂密封、防腐、防水、防潮，安全可靠．

l      分线盒外壳采用铝合金或冷轧板成型、表面喷塑，进出缆线孔配 有密封环，密封性能好。室外电缆分线盒使用环境:

l      配环境温度：-55℃～+55℃；

l      相对湿度：＜95%；

l      大气压力：70～106KPa。

l      环境温度：-25℃～+40℃；

l      绝缘电阻：标准大气条件下≥5x104MΩ；

l      接触电阻：标准大气条件下≤5mΩ；

l      抗电强度：交流500V一分钟无击穿和飞弧现象

STB模块带过压保护（AS-STB-P）

产品简介

  为防止人身和设备遭受过电压伤害的装置。由底座和插拔件组成，用于线缆的接续和断开及过压保护。
1、使用环境条件：温度5～40oC；相对湿度＜85％（＋30oC）；大气压力70。
2、拉脱力及寿命：锡青铜，镀银（20～40uinch）适用线径为0．4～1mm，成端后拉脱力不小于25N。卡接寿命不小于200次。
3、阻燃性：塑料件采用PBT或阻燃ABS，其燃烧性能应达到GB／T5169．7-1985标准。
4、绝缘电阻：在标准大气压下，任一不相连的两接线端子间其绝缘电阻不小于1000MΩ。
5、簧片端子间接触电阻：在标准的试验条件下，接触簧片之间的接触电阻不大于7mΩ。
6、成端接触电阻：在标准的试验条件下导线与端子的成端接触电阻不大于3mΩ。

生产厂家生产各种STB多款配线盒，科隆配线盒等

6&12对STB分线盒子6&12 pair outdoor DP box

STB Module Box

1.使用环境条件：温度-5~40℃；相对湿度＜85%（+30℃）；大气压力70~106Kpa。

2.拉脱力：锡青铜，镀银（20~40uinch）适用线径为0.4~1mm，成端后拉脱力不小于25N。

3.阻燃性：塑料件采用PBT或阻燃ABS，其燃烧性能应达到GB/T 5169.7-1985标准。

4.绝缘电阻：在标准大气压下，任一不相连的两接线端子间其绝缘电阻不小于1000MΩ。

5.簧片端子间接触电阻：在标准大气压下，任一不相连的两接线端子间接触电阻不大于7mΩ。

6.成端接触电阻：在标准的试验条件下导线与端子的成端接触电阻不大于3mΩ。

7.抗电强度：符合行业标准。

8.类型及规格：室内、外两种类型。有过压和不过压之分。

9.寿命：卡接寿命不小于200次。

10.分线盒内可装载STB模块，可用于室内、室外装配接线。

1.及内可装载STB模块。

2.可用于室内、室外装配接线。

3.ABS 或者PC 材料。

JA-2063

10 Pair distribution box

JA-2063F with 10Pcs STB module

with earthing line and key lock

Plastic parts:ABS

Dimension:290mm*135mm*80mm

JA-2062

4 Pair distribution box

3M POUYET type

Dustproof,waterproof,ultraviolet radiation resistant

For STB modu.with screw lock

Plastic parts:ABS or PC

Dimension:264mm*240mm*76mm

JA-2061

2 Pair distribution box

JA-2061F with 2PCS STB module

with screw lock

Plastic parts:ABS

Dimension:139mm*96mm*55mm

电缆交接箱|电话交接箱|音频交接箱|电话配线箱|宽带交接箱|大对数通信电缆交接箱规格有单面100对，200对，300对，400对，600对，800对，900对，1200对，1500对，1600对，2000对，2500对。双面800对，1200对，1800对，2400对，3000对，3200对，4000对，5000对 卡式通信电缆交接箱,采用国内先进工艺按照国际地位80年代先进标准生产的电缆配线设备,供市内,城镇电信网的主干电缆与配线电缆交接之用.是一种大容量的交接分线设备，适用于架空，落地，挂壁安装。

XF5-20 型电缆交接箱 XF5-20型电缆交接箱可作为市内通信电缆和电信网的干线电缆和配线电缆连接之用，是我国目前一种大容量的交接、分线设备，适用于架空、落地、室内、室外安装。 联系方式 Telephone: +86-574-63622522 Faxl: +86-0574-63622508   产品介绍： 采用旋卡模块1 采用VDF模块 采用VDF模块 采用旋卡模块 旋卡式旋接模块 VDF卡接式模块 3M模块 保安单元产品特点： XF5-20型电缆交接箱可作为市内通信电缆和电信网的干线电缆和配线电缆连接之用，是我国目前一种大容量的交接、分线设备，适用于架空、落地、室内、室外安装。 以上产品采用椭圆形机箱设计，全部采用模压、铆接、无焊接的工艺生产加工。材料选用不锈钢板，喷塑，延长了机箱的使用寿命。 机箱外形美观，结构牢固。密封性能好，接线方便可靠，系列齐全。 配有不锈钢门锁，开锁后，门自动打开，双 门开启后，箱内空间大，施工方便。 密封性能好。 有良好的接地装置。 工作条件: 工作温度：-40℃~+60℃ 相对湿度：≤95%（+30℃） 大气压力：70kPa~106 kPa XF5-20型电缆交接箱技术要求： 绝缘电阻：任意二导体之间，任一导体与机架地之间，绝缘电阻≥5000MΩ 抗电强度：耐压500V(50Hz)一分钟，任意二导体之间，任一导体与机架地之间不击穿、无飞弧。 拉脱力：接续好的接线端子与导线的拉脱力符合：当导线线径为0.32mm时，拉脱力≥15N； 0.4mm时，拉脱力≥24N；0.5 mm时，拉脱力≥38N；0.6mm时，拉脱力≥52N；0.8mm时，拉脱力≥96N。 各式接续器件的塑料主燃烧性能付合GB4609中规定的FV-0级。 XF0-30型电缆分线盒技术要求： 绝缘电阻：任一互不导通的端子之间及任一端子与金属盒体之间，绝缘电阻≥50000MΩ 抗电强度：耐压500V(50Hz)一分钟，任意二导体之间，任一互不导通的端子之间及任一端子与金属盒体之间1分钟内不击穿、无飞弧。 接触电组：接线端子与电缆芯线的接触电阻≤5mΩ。 拉脱力：接续好的接线端子与导线的拉脱力符合：当导线线径为0.4mm时，拉脱力≥24N。各式接续器件的塑料主燃烧性能付合GB4609中规定的FV-0级。 采用旋卡式旋接模块: 交接箱可采用旋卡式阶梯式旋接模块，该模块采用国际上同类产品之先进技术设计而成，功能安装使用维护极为方便，只需1把小刀子， 就可靠完成接线及配线功能。 采用VDF卡接式模块: 交接箱也可采用100 对卡接式VDF模块，利用卡刀，接续方便可靠，当用户需要时，还可接插上保安单元，对过电压脉冲起到保护作用。 订货指南： 型 号 外形尺寸 (高×宽×深)mm 容量 单面 容量 双面 备注 XF5-20型电缆交接箱 （落地式/架空式） 690×500×350 100对 200对 落地式/架空式 950×500×350 200对 400对 1210×500×350 300对 600对 950×770×350 400对 800对 1210×770×350 600对 1200对 1470×770×350 800对 1600对 1210×1030×350 900对 1800对 1470×1030×350 1200对 2400对 1470×1270×350 1600对 3200对 1340×1190×350 2000对 4000对 1730×1270×350 2500对 5000对 XF5-30型电缆交接箱 （挂墙式） 540×420×205 100对   挂墙式 800×420×205 200对   1060×420×205 300对   800×690×205 400对   1060×690×205 600对   1320×690×205 800对   1060×950×205 900对   1320×950×205 1200对   1320×1190×205 1600对   1580×1190×205 1800-2400对

XF0－10型电缆分线盒 主要在电话电缆网的干线与配线电缆用户室内外交接分线用盒体材料采用ABS阻燃优质塑料，并在其内渗入抗老化剂及抗紫外线颗粒，使盒体不但牢固、轻巧、美观、大方,并且具有抗老化抗紫外线等作用,以提高盒体可靠性，延长使用寿命。 联系方式 Telephone: +86-0574-63622522 Faxl: +86-0574-63622508

产品介绍：
