C2000 M281-A 8路数字量输入1路数字量输出主动式开关量上传模块 开关量转以太网使用说明
康耐德主动式开关量上传模块 开关量转以太网支持全端口过流、过压保护，即使不小心将线接反、接错、甚至端口被短接，都不会烧坏设备。
为防止感应雷沿导线串入系统引起设备损坏，康耐德I/O模块串口内置1.5KV电磁隔离保护，600W防雷保护。
M281-A采用标准的Modbus TCP通讯协议，客户可以根据Modbus TCP协议格式在短时间内完成事件触发条件和输出状态控制的编写，康耐德还提供了支持VB，VC++和C#等例子程序，方便用户自行开发数据采集程序。

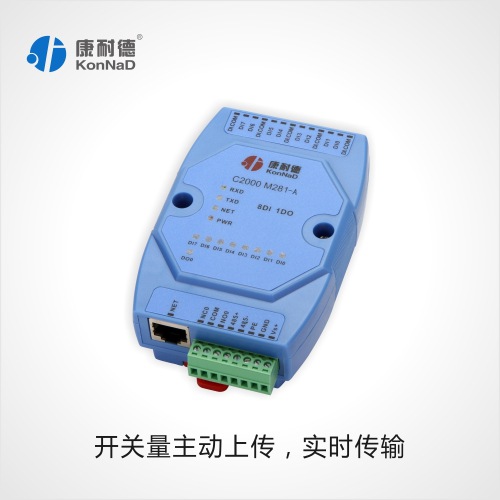

M281-A是数字量型主动式以太网I/O服务器，具有8路数字量输入（DI）和1路数字量输出（DO）。
在传统的被动式以太网I/O系统当中，主机一般是通过不断轮讯各个I/O设备来采集数据。在局域网环境当中，只有通过快速轮讯才能够获得实时的I/O数据。然而，这样却为网络带来了沉重的负担，网络资源也被大量浪费。而M281-A在网络连接建立情况下，各I/O通道状态发生改变，能够主动上传当前I/O状态。这种主动发送意外事件消息的方式对PC-based监控而言，显然大大减少了对网络带宽的需求。
主动式开关量上传模块 开关量转以太网还提供一个RS485扩展接口，方便、灵活的级联方式，能够支持最多16级级联，使得MD44，MDIA，MDVA，MDI8，MDV8，MD82，MD88，MD16等RS485采集模块能够通过最低成本实现网络接入，并实现各种数字量、模拟量的组合扩展采集。提供5年质保服务。
主动式开关量上传模块 开关量转以太网特点：
→8路数字量输入；
→1路数字量输出；
→输入输出状态主动上传；
→I/O与系统完全隔离；
→采用Modbus TCP通讯协议；
→RS485接口可作为扩展接口，连接MD44，MDIA，MDVA，MDI8，MDV8，MD82，MD88，MD16等模块；
→电源具有良好的过流过压、防反接保护功能；
→丰富的指示灯，全面查看状态，及时排查故障；
→安装方便。
主动式开关量上传模块 开关量转以太网技术参数
数字量输入接口
DI
8路干接点输入
DI保护
过压小于60V ，过流小于100mA
数字量输出接口
DO
1路C型继电器 2A 30VDC 1A 125VAC
DO有保护
防雷600W, 过压小于60V,过流小于500mA
串口参数
接口类型
RJ-45
速率
10/100M自适应
通信协议
Modbus TCP
嵌入协议
ARP，ICMP，IP，TCP，UDP，DHCP，DNS
设置方式
设置程序
串口通信参数
波特率
9600
数据位
8
奇偶效验
无
停止位
1
流量控制
无
地址
1-255
串口保护
串口隔离
1.5KV
串口防雷
600W
串口过流，过压
小于240V，小于80mA
电源参数
电源规格
9-24VDC (推荐12VDC)
电流
200mA@12VDC
功耗
小于2W
电源防雷
1.5kW
电源过压，过流
60V，500mA
工作环境
工作温度、湿度
-25~85℃，5~95%RH，不凝露
储存温度、湿度
-60~125℃，5~95%RH，不凝露
主动式开关量上传模块 开关量转以太网其他
尺寸
72.1*121.5*33.6mm
保修
5年质保
主动式开关量上传模块 开关量转以太网安全及安装注意事项
请务必遵守下列章程，否则可能会造成人身伤亡和设备损坏！
1、安装前请仔细阅读产品说明书，检测产品是否完全符合使用要求，如有问题请联系产品供应商。
2、核对说明书中产品的参数是否为所选用产品的参数，产品型号与说明书对应型号是否一致。
3、安装和拆卸前，确保所有外部供电电源处于断开状态。设备未安装完毕前，请不要给设备上电。
4、在给设备上电前，请确保电源的供电电压在设备要求的电压范围内。
5、尽量对RS485总线的屏蔽层及设备电源，使用可靠的接地装置进行接地处理。
6、电缆的功耗若大于继电器触电容量（3A），需使用中间继电器。
7、保证安装设备区域的环境温度在-40℃~85℃的范围内，相对湿度保持在5~95%。
