供应 有线电视光端机

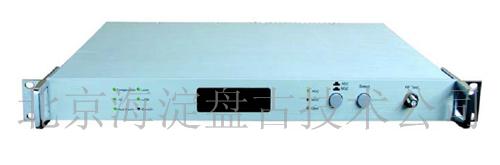

光发射机
产品概述
1310/1550系列光发射机是构建0-150公里范围内的有线电视光纤传输网络的主要前端设备之一，主要用于电视图象信号、数字电视信号。
        本型号发射机采用国际著名品牌的低噪声1310/1550FB激光器，配合公司自主研发的预失真补偿电器，产品性能指标等同于国外进口品牌。
  选用国际著名品牌的高性能DFB激光器，谱线窄，线性好，输出功率高。
■  射频驱动部分采用了我公司自主研发的射频功率数码自动处理技术，可根据输入射频信号的电平高低和频道数量（15~84个频道）来自动调整射频驱动功率，并使光接收机的输出电平恒定不变。
■  先进的多频点射频预失真技术，结合砷化镓器件，有效改善了CATV系统中最重要的C/CTB和C/CSO指标，同时使C/N指标也得到最大提升。
■  内置完善的微电脑自动监控电路，能实时精确监控光输出功率和激光器的各种工作状态，确保稳定的光输出功率，并有效延长了激光器的工作寿命。
■  19″1U标准机架，前面板内嵌蓝屏VFD显示器，能精确显示设备的各项工作状态参数和故障信息。
■  配有符合IEEE802.3  10Base-T的标准以太网接口和RS-232网管接口，全面支持《GB/T  20030－2005  HFC网络设备管理系统规范》，能方便地实现网管监控。
技术参数
输出光功率  mw  4  6  8  10  12  14  16  18  20  22
光链路损耗  dB  7  9  10  11  11.8  12.5  13  13.6  14  14.4
光  波  长  nm  1310/1550
激光器类型    DFB激光器
光调制方式    直接光强度调制
光连接器类型    FC/APC或SC/APC
光反射损耗  dB  >  45
频  率  范  围  MHz  47  ~  750/862
射频输入电平  dBμV  72  ~  88
带内平坦度  dB  ±0.75
射频输入阻抗  Ω  75
输入反射损耗  dB  ≥16
载噪比（C/N）  dB  ≥51
载波组合三阶差拍比（C/CTB）  dB  ≥65
载波组合二阶差拍比（C/CSO）  dB  ≥60
AGC控制范围  dB  ±  8
MGC控制范围  dB  ±  8
电  源  电  压  V  AC  160V  ~  250V  （50  Hz）
整  机  功  耗  W  30
工  作  温  度  ℃  -10  ~  +45
储  存  温  度  ℃  -40  ~  +70
相  对  湿  度  %  最大95%无冷凝


光接收机
产品特点：
○本机主要器件选用国际名牌飞利浦PHILIPS的光接收模块和砷化镓放大模块、奥特尔ORTEL回传激光器。
○1GHz双向传输平台、可根据用户需要组合为750MHz、860MHz、1GHz三种宽带工作模式。
○内设插入式高隔离度双工器组件，以及ORTEL回传激光器模组，插拔方便可靠，用户自选。
○上、下行通道设有固定均衡，可调衰减，机内主板设有二个监测口、分别监测两路输出电平。
○通过本机射频输出端的多功能转换器；可转换成分配输出，分支输出等多种输出方式。
○射频通道设有AGC功能、光发射通道设有APC功能、光接收通道具有超低光功率接收功能、并设有IED功率指示。
○电源通道设有过压、过流防雷击自动保护系统；选用铝合金压铸、双层防水、表面钝化野外型大外壳，散热性特佳。

技术指标：
光接收波长：1310nm/1550nm
光接收功率：-9～+1dBm
光反射损耗：≥45dB
光纤类型：单模
光接口：FC/APC
下行工作带宽：47/87～750MHz
下行输出电平（光输入-2dBm时）：≥108dBμv
链路性能：CTB≤-65dB    CSO≤-60Db    CNR≥51dB
带内平坦度：±0.75dB
输出反射损耗：≥16dB
上行工作带宽：5～42/65MHz
上行输入电平：80±5dBμv
上行输入反射损耗：≥16dB
光接口：FC/APC
光回传功率：0.5～3mw
光回传波长：1310nm
光纤类型：单模
双工器正、反向隔离度：≥70dB
供电方式：220VAC或60VAC
电源功耗：22W
工作温度：-40～70℃
