供应HDMI光端机高清画面远距离传输盘古科技出品
        HDMI光端机
产品介绍
本产品由发送器和接收器组成，能通过单根光纤把计算机主机的音频，视频，USB延长到远端，用户可以在远端实时收听到电脑主机的图像和声音，并使用电脑。同时在电脑主机的近端，也提供了一个DVI，VGA环通输出接口，用户也可以在近端使用计算机。本产品系列有四个型号：VGA多模光端机，  VGA视频单模光端机，  HDMI(DVI)视频多模光端机，  HDMI(DVI)视频单模光端机。
      本产品支持VGA/DVI高清音视频的实时传输，最大分辨率为：1920×1080@60Hz，最大传输距离可达2千米(多模)/20千米(单模)。产品可应用在军事指挥与控制、  公安指挥与控制、交警交通管理、能源电力供应行业、政府部门、医疗系统、商业展示、多媒体功能厅、  公用事业等领域。
产品特点

1．支持最高分辨率高达1920×1080@60Hz，输入分辨率自适应，无需设置。
2.  支持USB2.0。
3．支持USB音频。
4.  支持USB键盘，鼠标。
5.  支持USB转RS232（需配专用转接线）。
6．光纤传输距离最大可达2000米(多模)，光纤传输距离最大可达20千米(单模)。
7．单根光纤传输，纯硬件设计，无需驱动、兼容任何系统，即插即用。

产品规格
视频输入/输出接口：    VGA或HDMI
光接口：                SC
USB标准：                        USB2.0
USB供电电流：              <500mA
音频接口：                远端3.5mm立体声插座，近端USB
键盘、鼠标端口：        USB
远端USB端口数量:        4个
电源输入：                      直流  5V/3A
发射功率：                ≥-9.5dBm
光接收灵敏度：        ≥-23dBm
传输距离：                2000米/多模光纤，20千米/单模光纤
外形尺寸(mm)：        200mm(L)×115mm(W)×35mm(H)
重量：                    500g
工作温度：                -10℃~+70℃
产品使用
1、    连接

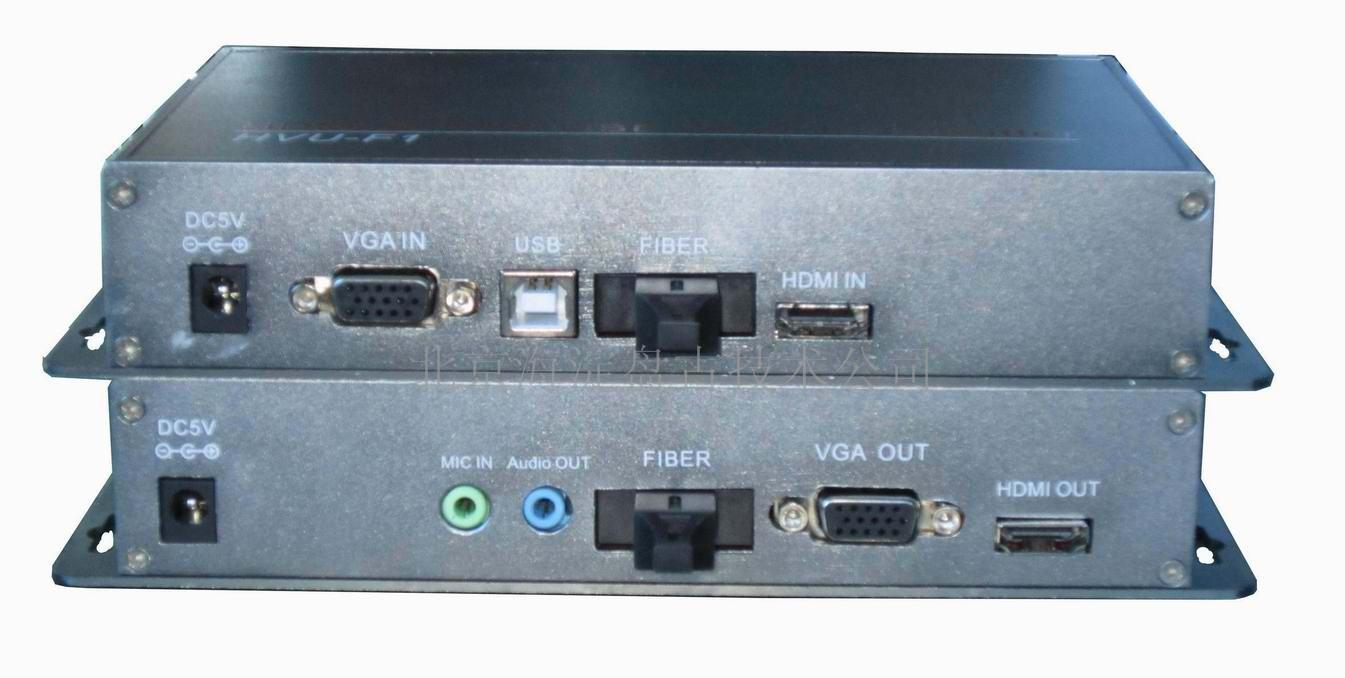

HVU－F1必须成对使用，标有“HDMI  &  VGA  USB  Fiber  Transmitter”是光发射机，标有“HDMI  &  VGA  USB  Fiber  Receiver”的是光接收机。
（1）光发射机和光接收机标有“Fiber  ”的插入光纤。
（2）光发射机的VGA或HDMI  IN接入视频源，如果要传输USB信号需接入随机附带的USB线，发射机的USB是设备端，只能和PC相连。如果发射端需要视频环通输出，将本地显示器接入“HDMI&VGA  LOOP  OUT”。光接收机的VGA或HDMI  OUT接入显示器。
（3）发射机和接收机各插入5V  直流电源。

2、    运行
HVF－F1连接正常通电后Power灯先闪烁，初始化5秒后常亮然后  LINK灯闪烁，同时接收机的显示器左下角显示初始过程，如果通讯不正常显示“Network  link  is  down”，正常显示“All  servicees  initialized  –  please  standby”，如果输入视频接入正常应该显示正常的视频信号。如果发射机和接收机连接正常并有视频输入，则LINK灯应常亮。
    正常运行中如果发射机的视频信号中断，接收机显示器会显示“Wait  video  input”。
    如果输入VGA信号的分辨率超过1400x1050，接收机显示器显示”Unsurported  Resolution”大约3秒，之后消失。
