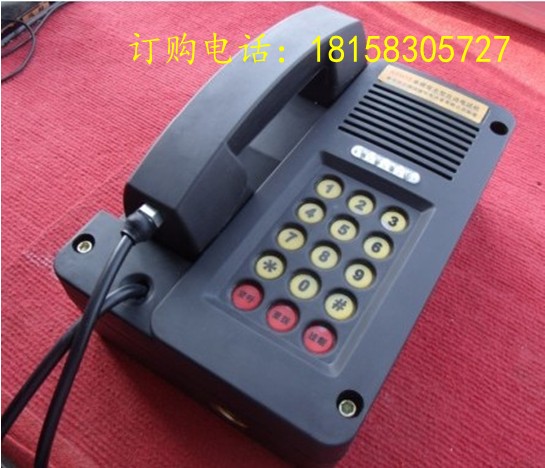

KTH106-3Z（B）矿用本安型电话机
KTH106-3Z（B）矿用本安型电话机（桌式、挂式两用）浙江|乐清市巨鼎防爆电器有限公司


(原KTH8)配交换机、调度台
概述 1、KTH106-3ZA型矿用本质安全型自动电话机【原KTH18\KTH15型】是按GB 3836.4-2000和Q001-2011标准生产的，其外壳选用阻燃抗静电聚酯工程塑料注塑成型，坚固耐用，电路采用现代集成化电路设计，是一种新颖的防爆通讯产品。以下简称“电话机”。 2、电话机与KTA104型电话耦合器组合后根据与耦合器输入端相适应的交换机、调度程控交换机配套，组成本质安全防爆通讯系统。 3、电话机以GB3836.1-2000《爆炸性气体环境用电气设备：通用要求》、GB3836.4-2000《爆炸性气体环境用电气设备：本质安全型“i”》 和《MT/T 289-1992煤矿本质安全型共电、自动电话机通用技术条件》的部分条款为设计依据，防爆等级：ExibI，防护等级为：IP54。具有防水防尘功能。 4、电话机主要用在有爆炸性气体和粉尘，但无足以破坏金属及绝缘的腐蚀性气体和蒸汽的环境中。

防爆通讯系统安装形式：
KTH106-3ZA(B)与耦合器输入端相适应的行政本安电话机交换机、调度程控交换机电话机KTA104型一般场合安全侧地面安全耦合器非安全侧易燃易爆KTH106-3ZA煤矿井下危险场合本安型电话机.

功能与特征：1、电话机为双音频与紧呼，安装特征为挂式机。 挂式机外形尺寸：342（带挂钩）×290×131
2、通讯距离≤10km,线缆型号规格为MHYV1*2*7/0.37。
3、重量3.3kg
4、外壳选用阻燃抗静电工程聚酯塑料注射成型，坚固耐压，采用耐酸橡胶模压成型密封圈，防水防尘性能更优越.

电话机功能使用说明
1、KTH106-3Z(B)型煤矿用本质安全型电话机安装在易燃易爆场合，中间必须加接KTA型电话用安全耦合器。
2、接听电话：听到电话铃声后，摘机即可与对方通
3、拨号呼叫：
a.摘机听到拨号音后，拨对方电话号码，如听到忙音，先挂机，稍后再摘机按一下“重拨”键即可。
b.如被叫方是总机下的分机，摘机，先拨总机号，接着拨“挂断”键，再接下去拨分机号，遇忙挂机，稍候摘机再按一次“重拨”键。
4、紧呼操作：
a.紧呼号设定：话机出厂时设定为9，如调度机的紧呼号不是9，须重新设定；先要搞清调动交换机的紧呼号码，如“5”，再从本说明书表3查得“5”的行列号是R2、C2；打开话机后盖，将话机线路板上CZ2插件上的俩短接插片分别移至R2、C2的位置上即可。
b.紧急呼叫：摘机（即拿起话筒），按下“紧呼”按钮。
5、发送（S）、接收（R）以及双音频（TONE）调节，上述三项均可做大小调节，打开话 机背面小盖，其上方有短接插片、将插片插在“ ”标记的左端为信号小，插在“ ”标记的右边为信号大。
