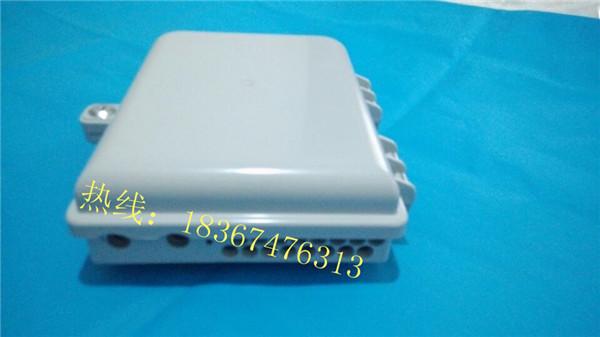

24芯光纤分纤箱 关于塑料分纤箱价格（厂家解释权）

本公司专业生产制造:

ODF箱：12芯24芯36芯48芯72芯96芯144芯

网络箱：12芯24芯36芯48芯72芯96芯144芯

宽带箱：12芯24芯36芯48芯72芯96芯144芯

熔合箱：12芯24芯36芯48芯72芯96芯144芯

配线箱：12芯24芯36芯48芯72芯96芯144芯

分线箱：12芯24芯36芯48芯72芯96芯144芯

分配箱：12芯24芯36芯48芯72芯96芯144芯

分纤箱：12芯24芯36芯48芯72芯96芯144芯

光纤箱：12芯24芯36芯48芯72芯96芯144芯

楼道箱：12芯24芯36芯48芯72芯96芯144芯

三网合一箱：12芯24芯36芯48芯72芯96芯144芯

光纤楼道箱：12芯24芯36芯48芯72芯96芯144芯

光纤配线箱：12芯24芯36芯48芯72芯96芯144芯

宽带网络箱：12芯24芯36芯48芯72芯96芯144芯

光纤熔合箱：12芯24芯36芯48芯72芯96芯144芯

光纤入户箱：12芯24芯36芯48芯72芯96芯144芯

光纤综合箱：12芯24芯36芯48芯72芯96芯144芯

电信配线箱：12芯24芯36芯48芯72芯96芯144芯

移动配线箱：12芯24芯36芯48芯72芯96芯144芯

联通配线箱：12芯24芯36芯48芯72芯96芯144芯

三网合一光缆交接箱：144芯288芯576芯1152芯

光纤终端盒：8口12口16口24口

光纤法兰盘：FC,SC,LC,ST

12芯一体化托盘/模块：（普天,太平,世纪人,日海,V2.0,3.0）

光纤熔纤盘：8芯12芯16芯24芯

ODF光纤配线架/柜：144芯216芯288芯360芯432芯576芯620芯648芯720芯864芯1152芯

光纤跳线：FC/SC/LC/ST（单芯,双芯）

光纤尾纤：FC/SC/LC/ST

多媒体信息箱：10对20对50对100对

ONU综合箱：10对20对50对100对

光纤面板：FC/SC/LC/ST（1口2口3口4口）

光纤桌面盒：FC/SC/LC/ST（1口2口3口4口）

光分路器箱：1分8|1分16|1分32|1分64

FTTH光缆分纤箱：8芯12芯24芯

SMC光纤配线箱：12芯24芯36芯48芯72芯96芯144芯

光纤快速连接器：SC/FC

配线容量（max）
8芯-12芯-16芯、24芯、32芯、36芯、48芯
工作环境温度	﹣40℃～﹢60℃
环境湿度	≦95%（﹢40℃）
大气压力	70kPa～106 kPa
光缆进入数量	1×2根（下进缆）
皮纤进入数量	8×2根（下进缆）
箱门开启角度	180°
接地排耐电压水平	≥3000V（DC）/10mA/1min
绝缘电阻	≥2×1020MΩ500V

<诚贵专业>中国移动，中国铁通，中国联通，中国电信，中国广电，中国网通。专用《室外壁挂式，室外入墙式，室内入墙式，室内壁挂式，室外嵌墙式室内嵌墙式，落地式》光纤分线箱，光纤入户箱，分路器箱，配线箱，室外光缆分支箱，光纤熔接分线箱，光缆光纤交接箱，光纤熔配一体化分线箱，光纤分线箱，光缆分线箱，光缆分纤箱，光纤配线箱，光缆配线箱等等，

一、通信设备箱体材质：

冷轧板SMC  ABS 不锈钢

二、型号：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯

三、类型：配线箱；ONU配线箱;三合一分纤箱；ODF单元箱；光缆交接箱；电缆分线箱。

三、使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP

一、 概述

适合于光纤接入网中的配线光缆与入户皮线光缆交接点使用。箱体采用壁挂或抱杆安装方式，适用于室内和室外两种场景使用；通过SC型光纤适配器及快速连接器对外线铠装光缆与入户皮线光缆之间进行连接与调度。

二、性能指标

• 工作温度：-40℃~+70℃；
• 储存温度：-40℃~+70℃；
• 工作湿度：≤90%（+30℃时）；
• 大气压力：62Kpa～106Kpa；
• 绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2X104MΩ/500V(DC)；
• 耐电压：接地装置与箱体金工件之间的耐电压不小于3000V（DC）/1min；
• 插入损耗：IL≤0.3dB (PC型)；IL≤0.3dB (APC型)；
• 回波损耗：RL≥40dB (PC型)；RL≥50dB (UPC型)；RL≥60dB (APC型)；
• 互换性：≤0.2dB。

三、 功能说明

• 箱体采用优质阻燃工程塑料，具有良好的密封性能和耐候性能，适合户内外壁挂、抱杆安装使用，防护等级达IP55级；
• 专用皮线光缆固定位，保证皮线光缆固定后拉脱力不小于20N；
• 有专门的快速连接器过路孔，皮线光缆端接快速连接器可在箱体外进行，端接快速连接器操作更方便；
• 可靠的铠装光缆引入、固定、开剥保护及接地装置，最多固定2根户外铠装光缆；
• 多功能熔接保护座，可满足36芯熔接保护套管安放或18芯冷接子的安放需求；

翻板结构设计，充分合理利用箱体空间，全程保证光纤足够的弯曲半径，更方便用户预留合适的冗余光纤及合理走纤路由。

使用方法：

1）

防水接头

将光缆穿过“防水接头”引入到箱体内并开剥，开剥长度1.5米左右，并固定在“光缆固定装置”上，光缆中的加强芯预留100mm，固定在“光缆固定装置”上的“接地压板”下（如图3）。

接地压板



光缆固定装置

2）将开剥后的光缆穿过光纤保护套管引入“熔纤盘”内，余长自由盘存在箱体内，并用电工胶布固定。

3）将套有光纤保护套管的光纤与熔接盘内单头尾纤熔接。

光纤熔接盘存

4）将与需分光的主干光缆相熔接的单头尾纤插入1：16“光分插片”盒体面板正面输入端适配器上，冗余长度盘绕在“翻板”底面，并用线扎固定。

5）将“自承式蝶形引入光缆”一端穿过“皮线光缆固定装置”装上“快速接头”插在1：16“光分插片”盒体面板正面输出端适配器上。并在标识纸上做好记录。冗余长度盘绕在“翻板”正面，并用线扎固定。

皮线光缆固定、分光图

6）将箱体内的各种光缆通过线环管理，使走线顺畅、美观。

产品特点：

＊箱体材质采用优质冷轧板（Q235-A）制成，箱体表面采用环氧静电喷塑，具有耐腐蚀、耐老化；

＊塑件部分采用阻燃ABS材质部件；

＊单层结构设计，操作方便，结构紧凑；

＊本产品为多用途配线设备，既能当光分线箱使用也能当光分路器箱使用，操作方便灵活。

＊光分路器模块采用模块设计，具有很强的互换性和通用性；

＊符合(YD/T988-2007通信光缆交接箱要求)

产品应用：

＊本产品运用于FTTH光网络中的客户端配线设备，光传输终端的成端熔接、分光、配线输出等功能，能有效的对光缆进行终接、保护及管理，为光网络传输过程中的必需设备；
