  1）箱体的开启

     通过专门的钥匙开启，关闭箱门。

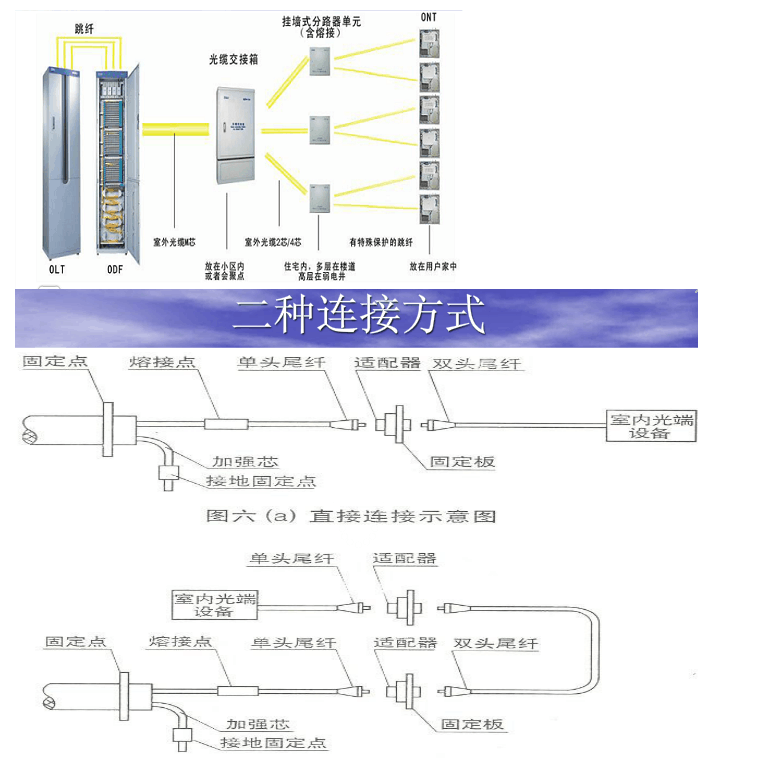

  2）光纤配线原理

     采用光缆与光缆交叉连接方式。即进局光缆与配线尾纤，出局光缆与另一配线尾纤分别进行熔接与成端。两者之间用跳线尾纤进行交叉连接。

  3）光缆进出和固定

     光缆从箱体底部进入箱体。光缆进入箱体后用开剥刀去光缆保护层，开剥长度根据实际情况决定，将光缆在开剥处用喉箍固定在箱内的光缆固定板上；将光缆加强芯固定在固定板上的缆芯固定轴上。

  4）光纤的熔接

     卸下熔配模块上的盖板，熔接前光纤保护套管穿入纤芯，然后将光缆纤芯端头与尾纤纤芯端头按光缆熔接工艺熔接，再盘入熔配一体模块的熔接盘。熔接好的尾纤，引入到熔配一体模块的配线盘内，并插入到相应的适配器。

  5）双头尾纤（跳线）的连接

     将熔接好的熔配模块装入箱内，将双头尾纤(跳线)两端分别插入相应的适配器上，余纤盘在线环上，完成光纤的链接。

  6）PLC分路器的盘纤与连接

     将微型PLC分路器用495胶水固定在熔配一体化托盘内部，然后将其分支引入绕线盘进行盘纤。接着将该PLC分路器的输入输出端拧上对应型号的适配器卡接在熔配一体化托盘的槽口上即可。

1. 本产品是用于光纤接入网中主干光缆与配线光缆节点的连接设备，可以实现光纤的熔接.存储以及分配调度等功能。产品技术标准符合YD/T988-2007。

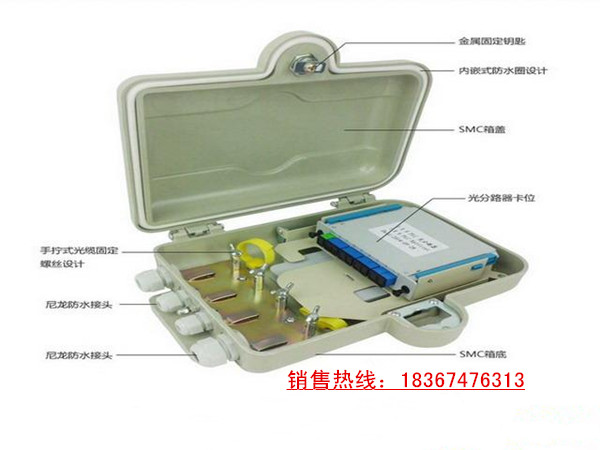

2. 特点

1） 箱体采用高强度SMC不饱和聚脂防腐蚀特种合成材料制作，具有高隔热性,能抵御剧变气候和恶劣的工作环境.

2） 箱体采用定位门锁，生久品牌锁，安全可靠。

3） 可以实现光缆的互联，交叉连接和光纤的盘储。

4） 有可靠的光缆固定和接地保护装置。

5） 使用熔接配线一体化模块，适合FC,SC光纤适配器卡装；并可放入分路器进行光分配。

6） 光纤的分配和调度均为全正面化操作。



产品名称	单位	型号	产品规格	材质	防护等级	安装方式
光缆交接箱	台	(壁挂式)96芯	950*530*320	SMC	AP65	壁挂式 ////// 落地式
光缆交接箱	台	(壁挂式)144芯	720*530*320
光缆交接箱	台	(落地式)144芯	950*530*320
光缆交接箱	台	(落地式)288芯	750*320*1450

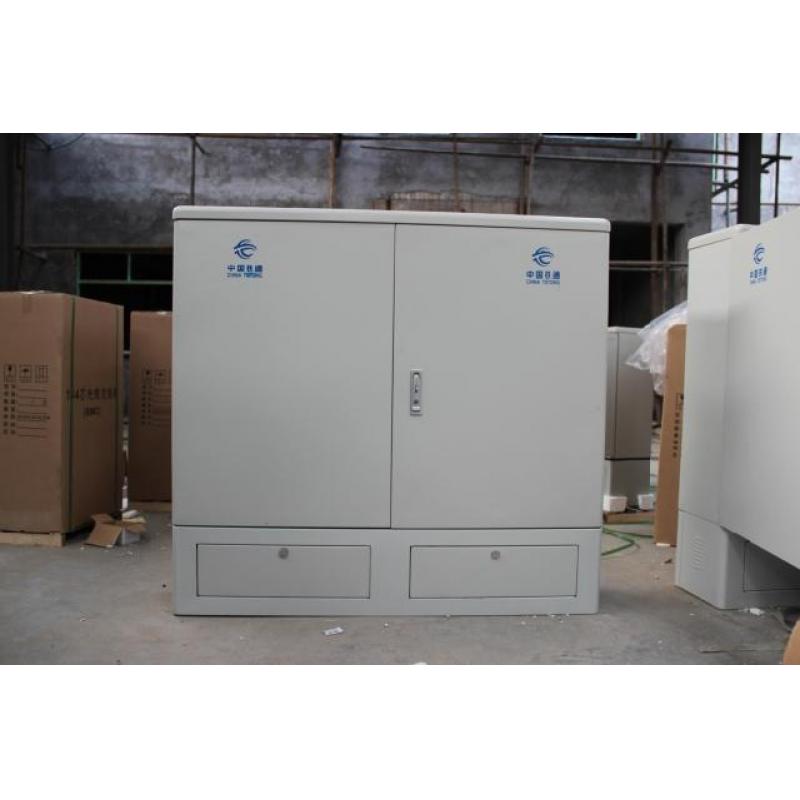

光缆交接箱	台	(落地式)576芯	750*600*1450

光缆交接箱是用于FTTX光缆通信网络中光缆端接、分配、调度、光信号分配，主要原料由SMC 专用纱、不饱和树脂、低收缩添加剂，填料及各种助剂组成。它在二十世纪六十年代初首先出现在欧洲，在1965 年左右，美、日相继发展了这种工艺。我国于80 年代末，引进了国外先进的SMC 生产线和生产工艺。 SMC 具有优越的电气性能，耐腐蚀性能，质轻及工程设计容易、灵活等优点，其机械性能可以与部分金属材料相媲美，因而广泛应用于运输车辆、建筑、电子/电气等行业中。）

光缆交接箱的特点

（1）全封闭机箱、防尘、防水，外形美观。

（2）直纤规范，满足光纤弯曲半径大于40mm。

（3）能同时满足带状光缆和非带状光缆的使用需要。

（4）具有安全、可靠的光纤存贮、保护功能。

（5）标识清楚，每芯光纤的接续和分配有明显的标识。

（6）全模块化设计的，可根据客户要求灵活组装，便于施工和维护。

（7）可方便的进行光缆固定、开剥、接地。

光缆交接箱的结构

一般的光缆交接箱 挂纤柱几部分组成。光缆交接箱48 芯、96 芯、144 芯、288 芯、576 芯几种。箱体材质常见的为SMC 箱体。（SMC 是Sheet molding compound 的缩写，即片状模塑料。主要原料由SMC 专用纱、不饱和树脂、低收缩添加剂，填料及各种助剂组成。它在二十世纪六十年代初首先出现在欧洲，在1965 年左右，美、日相继发展了这种工艺。我国于80 年代末，引进了国外先进的SMC 生产线和生产工艺。 SMC 具有优越的电气性能，耐腐蚀性能，质轻及工程设计容易、灵活等优点，其机械性能可以与部分金属材料相媲美，因而广泛应用于运输车辆、建筑、电子/电气等行业中。）主要有均由：箱体、一体化熔接盘、光缆固定板、

光缆交接箱的原理

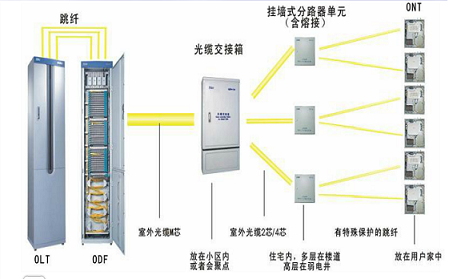

2000 年以前大量的市电缆交接箱被使用在通信中，之后随着光缆制造技 术的成熟，光缆被越来越多的使用在通信中，为了更好的接入用户光缆交接箱 逐渐采用。其实，光缆交接箱 为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备，光缆引人光缆交接 箱后，经固定、熔接、配纤后，使用跳纤将有传输要求的光纤连通。从而对光缆 进行非常方便的分配和调度。光缆交接箱 插拔>500 次）、可简单的将光纤连通、可进出较多光缆的一个光缆接头盒。是一种无源设备，并不能提供有源方面的传输。如简单去认为可以把光缆交接箱看做是一个可多次反复开启（适配器可与电缆交接箱的原理基本相同，光缆交接箱是一种被

· 对光缆交接箱的评价

随着电信市场竞争日益激烈，各运营商都在加紧建设自己的光缆网络。但 现有的情况说明，拥有好的网络并不就代表就拥有了用户，在拥有优质网络的同 时更应该提供用户方便接入的开口点，但并不是每个地方都能提供合适的室内环 境安装ODF，所以使用户外光缆交接箱 能、熔接配纤一体化结构、熔接配纤盘对各类型纤芯结构适应能力上存在着缺点， 但在未来几年，光缆的大规模建设，在没有交接箱替代产品的今天光缆交 接箱仍会被大量应用，所以，光缆交接箱

产品售后服务承诺书





诚贵通信本着“高质量，优服务，求发展”的精神，以“优质产品、合理价格、贴心服务”的理念和负责、公开的原则向您郑重承诺：

产品配发检验合格证书和适量使用说明书，以确保用户能正确安装使用我公司产品。

我公司保证出厂的产品均按有关国家标准生产和检验，不合格的产品决不出厂。保证严格履行、兑现产品三包，严格执行国家工业产品售后服务有关规定，对出厂产品自发货日起的18个月内或产品安装12个月以内（以先到者为限），若买方能够证实产品是符合本公司建议的方法正确安装与使用；能够证实产品本身确有设计、材料或加工缺陷，并向本公司提出书面申请，本公司将负现缺陷产品免费召回维修，更换或按订货价全额退款。

用户对我公司产品提出质量异议，公司保证在接到用户提出异议后24小时内作出处理意见。若需现场解决的，保证派出专业技术服务人员，并做到质量问题不解决服务人员不撤离。对每件用户反馈的产品质量问题及处理结果我公司将予以存档。

在任何情形下，本公司均不承担因缺陷产品维修，更换而导致的劳务、材料、设备、工程或其他相关的连带费用。本公司此项产品售后服务承诺可以代替其他明示或暗示形式产品质量担保，并且可视为买方的唯一赔偿和卖方的唯一责任。





我公司服务宗旨：高效、负责、解惑

我公司服务目标：只为客户服务

箱体特点

1） 机箱密封防护等级：GB4208/IP65

2） 静负荷能力：箱壳≥980N  侧表面≥500N  门铰链≥200N

3） 绝缘电阻：高压防护地与机架间绝缘电阻大于1000MΩ（500V/DC）

4） 耐电压强度：高压防护地与机架间通以直流电3000V历时1分钟不击穿且无飞弧现象发生。

4、规格

  1.产品外形尺寸：960mm*525mm*310mm（高*宽*深）

  2.最大容量：168芯（一般情况下144芯）

5、安装

1） 预制水泥基座，

水泥基座外形尺寸（长×宽×高）为590mm×420mm×300mm,地基中心留405mm*170mm*300mm的进孔线。

2）预埋地脚螺钉，保证地脚螺钉的中心距离为438mm*180mm，螺钉高出水平面50mm（也可采用膨胀螺栓固定）。

3）将箱体放在水泥基座上，其固定孔与预埋地脚螺钉对齐放置，然后将地脚螺钉锁紧，安装时应使箱体与水泥基座保持垂直水平。在已有水泥基座的情况下，用4个M10×60膨胀螺钉固定即可。
