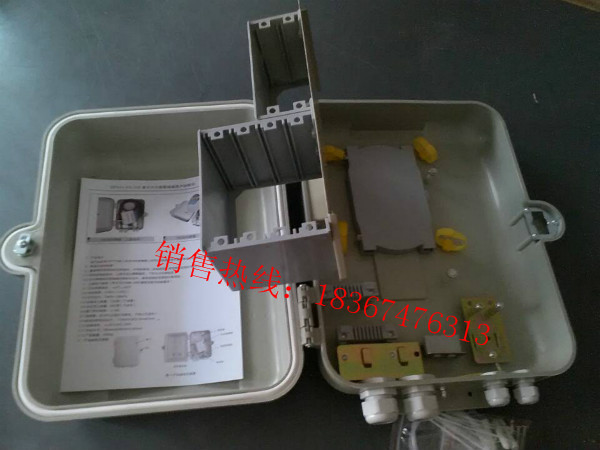

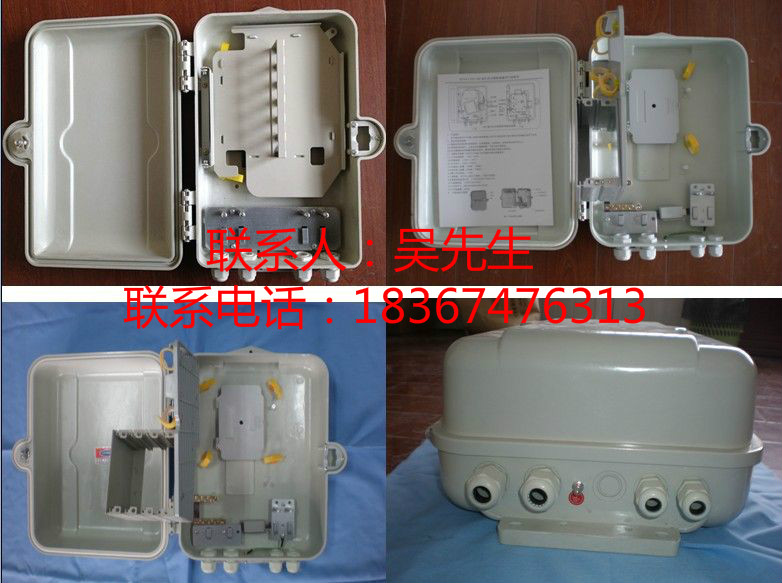

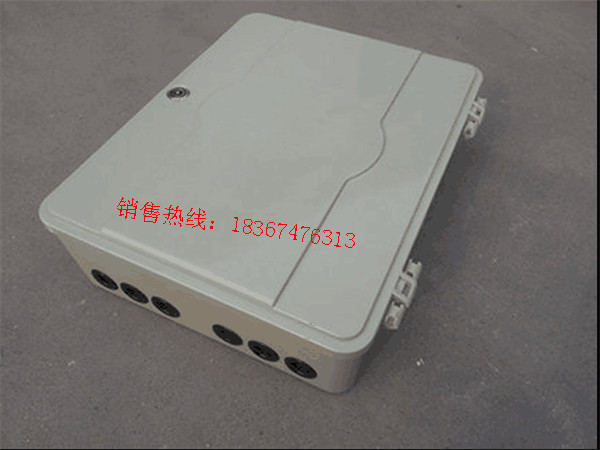

SMC16芯分光箱《材质是合金PC料》两槽位分光箱

一、通信设备箱体材质：

冷轧板SMC  ABS 不锈钢

二、型号：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯

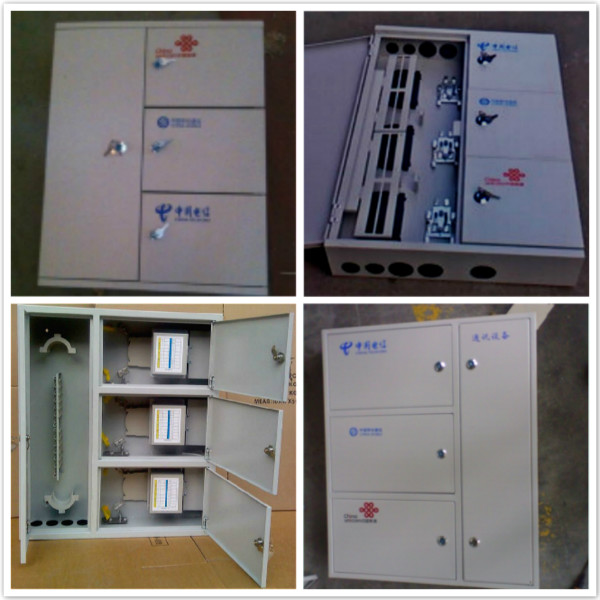

三、类型：配线箱；ONU配线箱;三合一分纤箱；ODF单元箱；光缆交接箱；电缆分线箱。

三、使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP

四、安装地方：壁挂式楼道 室外 室内 入墙式家庭住宅

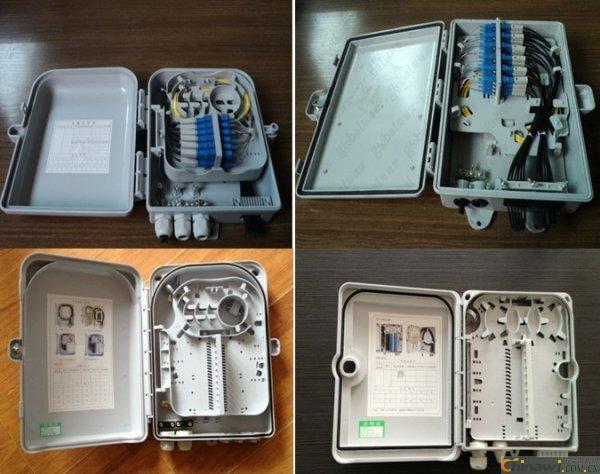

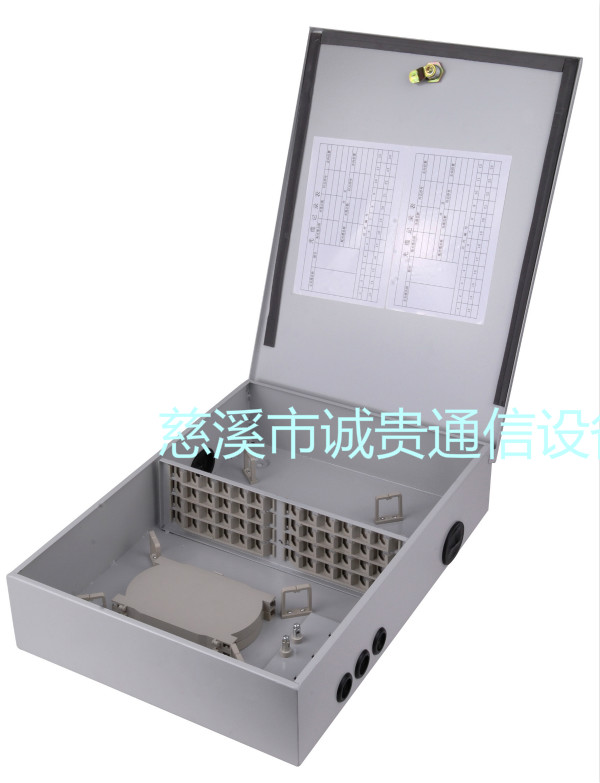

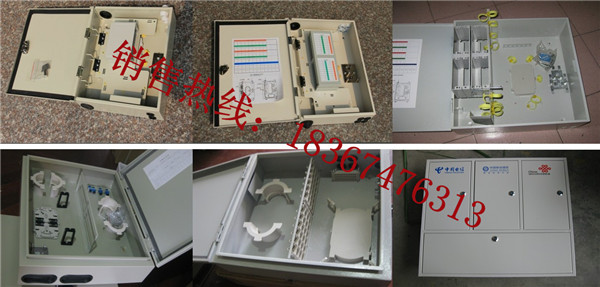

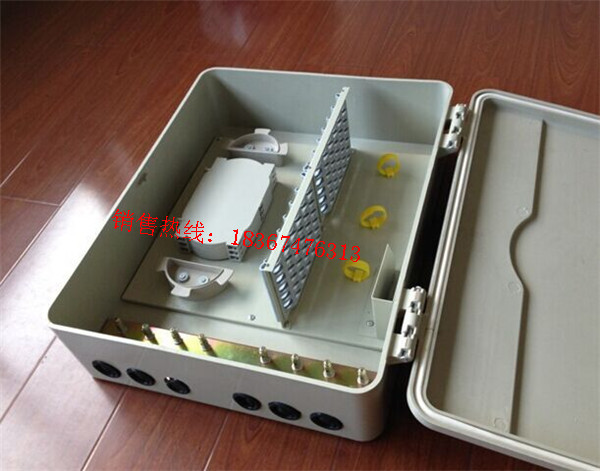

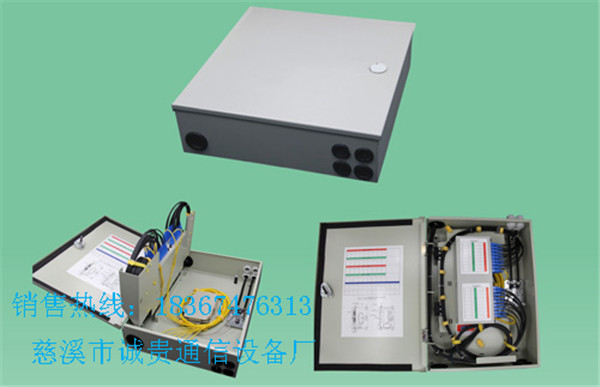

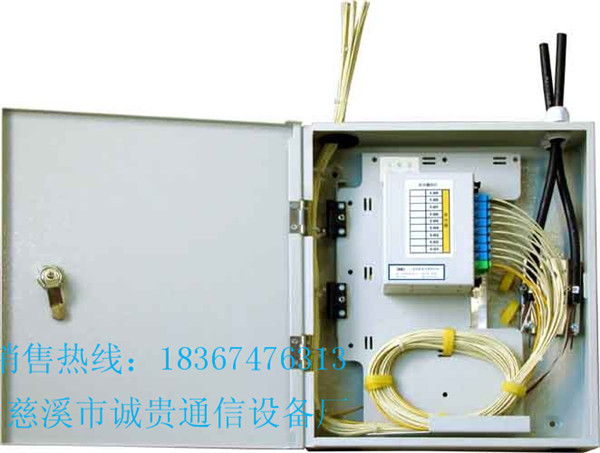

—光纤配线箱、光纤分线箱、光纤楼道箱

A、箱体特点及介绍：

光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。适用于光缆和配线尾纤的保护性连接，也适用于光纤接入网中的光纤终端点采用。

连接器插拔耐久性寿命>1000次。

全程曲率半径控制，保证在任何位置光纤的曲率半径大于30mm。

对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。

阻燃：符合GB5169.7 实验A 要求。

12芯	壁挂式，嵌入式	300*280*65	室内/室外
24芯	壁挂式，嵌入式	350*400*80	室内/室外
36芯	壁挂式，嵌入式	400*400*80	室内/室外
48芯	壁挂式，嵌入式	400*400*120	室内/室外
60芯	壁挂式，嵌入式	400*450*160	室内/室外
72芯	壁挂式，嵌入式	450*450*160	室内/室外
96芯	壁挂式，嵌入式	560*500*160	室内/室外
108芯	壁挂式，嵌入式	560*500*160	室内/室外
三网合一	壁挂式，嵌入式	客户要求定做	室内/室外
ONU	壁挂式，嵌入式		室内/室外
ODF	壁挂式，嵌入式		室内/室外

<诚贵专业>中国移动，中国铁通，中国联通，中国电信，中国广电，中国网通。专用《室外壁挂式，室外入墙式，室内入墙式，室内壁挂式，室外嵌墙式室内嵌墙式，落地式》光纤分线箱，光纤入户箱，分路器箱，配线箱，室外光缆分支箱，光纤熔接分线箱，光缆光纤交接箱，光纤熔配一体化分线箱，光纤分线箱，光缆分线箱，光缆分纤箱，光纤配线箱，光缆配线箱等等，



12芯光纤分线箱、24芯光纤分线箱、48芯光纤分线箱、72芯光纤分线箱、96芯光纤分线箱

12芯光纤分纤箱、24芯光纤分纤箱、48芯光纤分纤箱、72芯光纤分纤箱、96芯光纤分纤箱

12芯光纤配线箱、24芯光纤分配箱、48芯光纤分配箱、72芯光纤分配箱、96芯光纤分配箱

12芯光纤配线箱、24芯光纤配线箱、48芯光纤配线箱、72芯光纤配线箱、96芯光纤配线箱

塑料光纤分线盒、光缆光缆分线盒、塑料光纤分线箱、塑料光缆分线箱、塑料16芯光分路器箱

塑料光纤分纤箱、塑料光缆分纤箱、塑料光缆分纤盒、塑料光纤分纤盒、塑料24芯光分路器箱

技术参数：

配线容量（max）
8芯-12芯-16芯、24芯、32芯、36芯、48芯
工作环境温度	﹣40℃～﹢60℃
环境湿度	≦95%（﹢40℃）
大气压力	70kPa～106 kPa
光缆进入数量	1×2根（下进缆）
皮纤进入数量	8×2根（下进缆）
箱门开启角度	180°
接地排耐电压水平	≥3000V（DC）/10mA/1min
绝缘电阻	≥2×1020MΩ500V

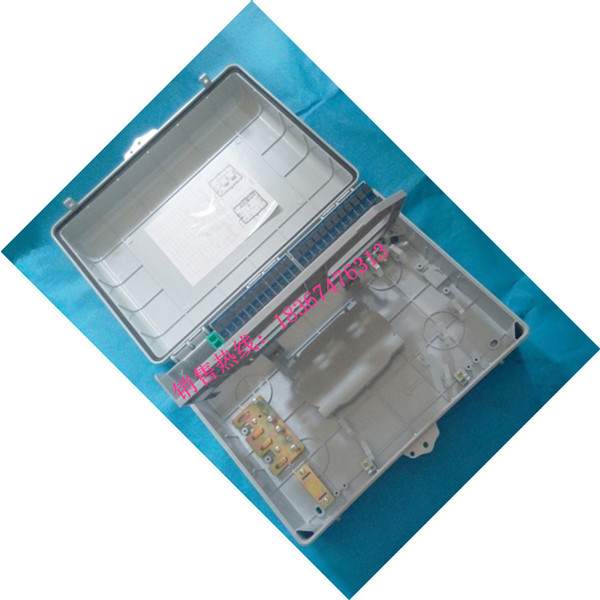

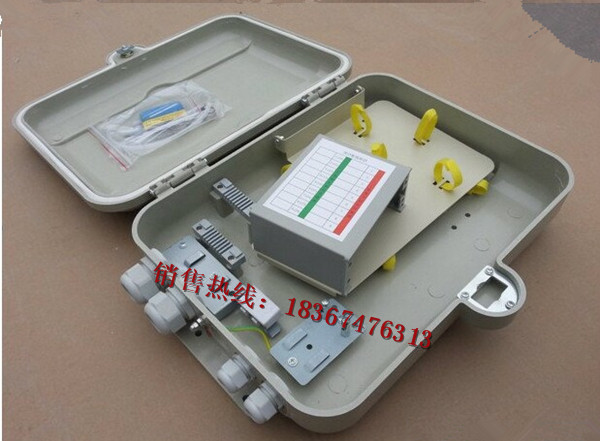

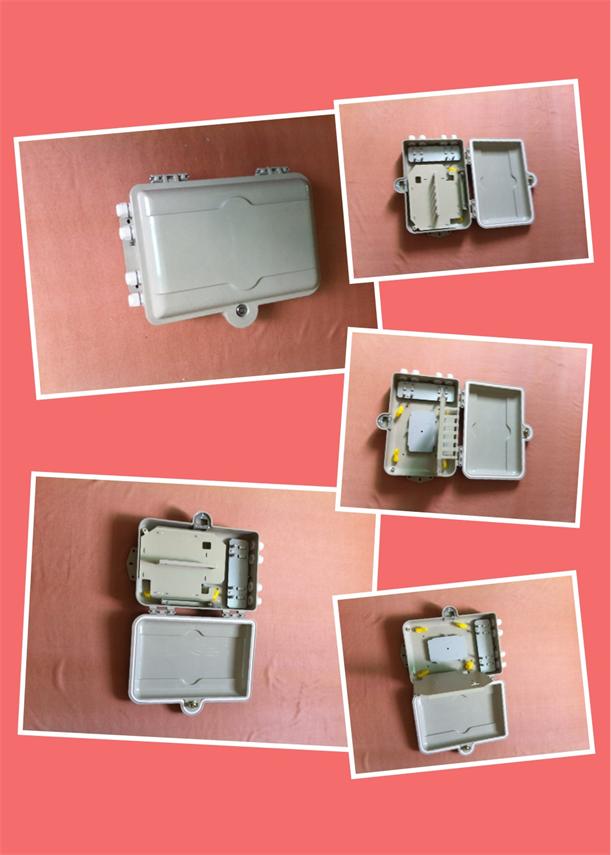

产品特点：

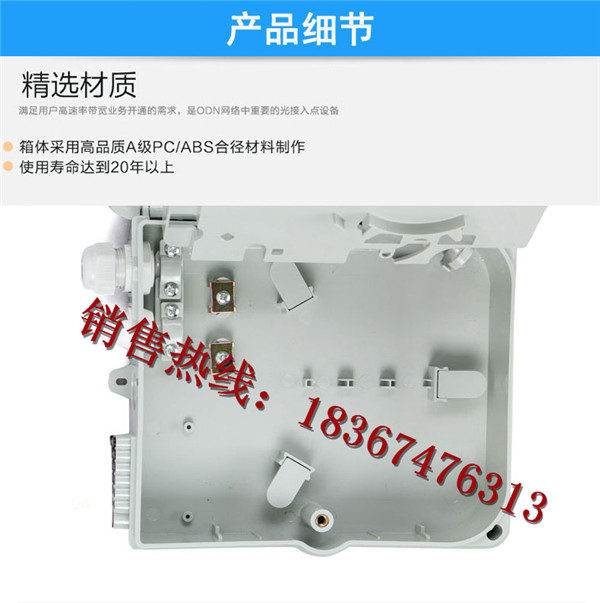

＊本产品由工程塑料阻燃ABS或聚碳酸酯材料经造粒后高温注塑成型，产品外型流畅，抗冲击能力强；

＊采用翻板式结构，能高密度的配置端口和分光设施。

＊双层结构设计，上层为光分路器配线层，下层为光纤熔接层；

＊本产品为多用途配线设备，既能当光分线箱使用也能当光分路器箱使用，操作方便灵活。；

＊符合(YD/T988-2007通信光缆交接箱要求)

产品应用：

＊本产品运用于FTTH光网络中的客户端配线设备，光传输终端的成端熔接、分光、配线输出等功能，能有效的对光缆进行终接、保护及管理，为光网络传输过程中的必需设备；

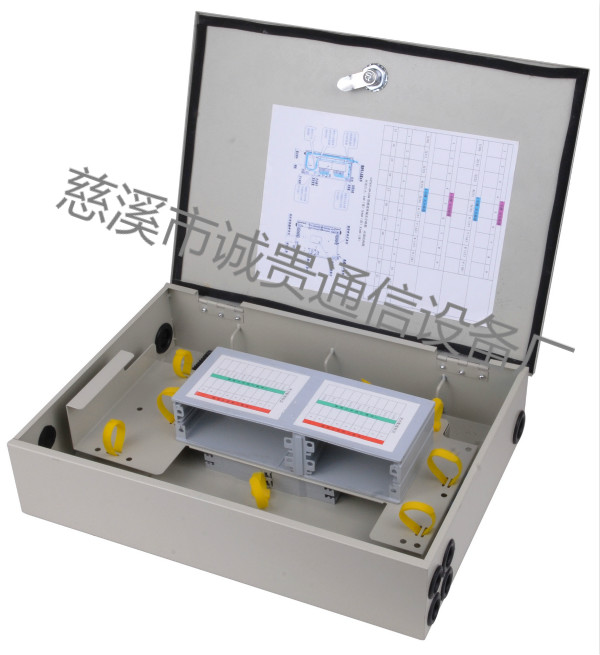

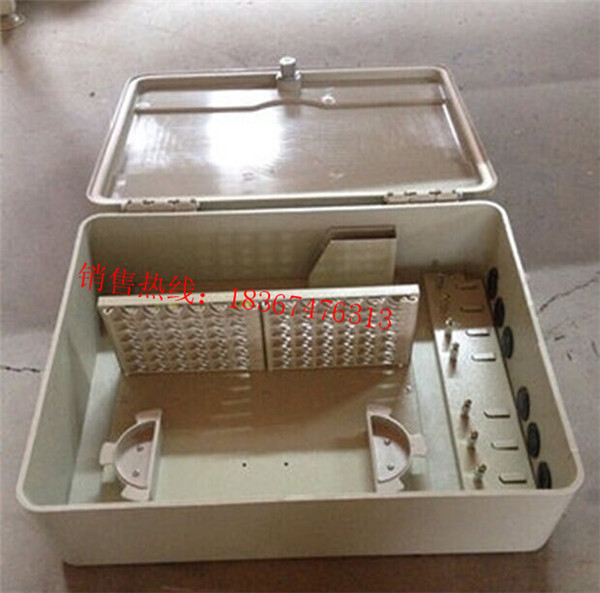

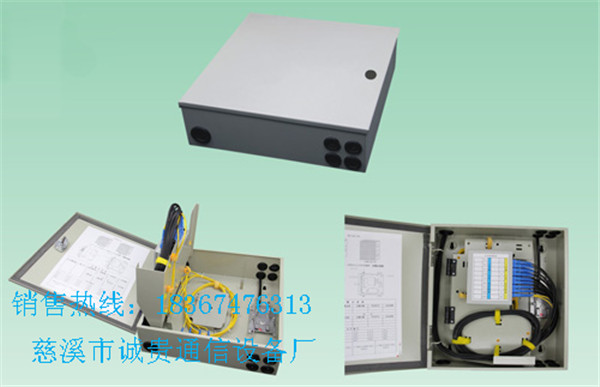

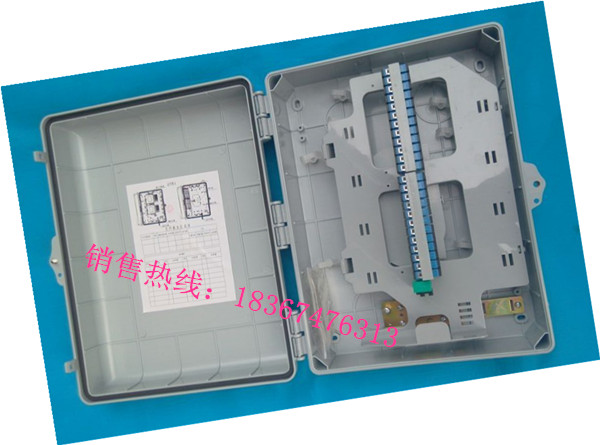

FTTH光纤配线箱
12芯光缆分线箱、24芯光缆分线箱、48芯光缆分线箱、72芯光缆分线箱、96芯光缆分线箱

12芯光缆分纤箱、24芯光缆分纤箱、48芯光缆分纤箱、72芯光缆分纤箱、96芯光缆分纤箱

12芯光缆配线箱、24芯光缆配线箱、48芯光缆配线箱、72芯光缆配线箱、96芯光缆配线箱

12芯光缆分配箱、24芯光缆分配箱、48芯光缆分配箱、72芯光缆分配箱、96芯光缆分配箱

SMC光纤分纤箱、SMC光缆分纤箱，SMC光分路器箱，SMC光分路器配线箱，SMC光分路器配线箱

技术参数：

分纤数（Max）	光分路器(模块)容量（个）
96芯～12芯	1×4	1×8	1×16	1×32	1×64
	18/3	9/1	4/0	2/0	1/0
工作环境温度	﹣10℃～﹢40℃（室内）；﹣40℃～﹢60℃（室外）
环境湿度	≦85%（﹢30℃）（室内）；≦95%（﹢40℃）（室内）
大气压力	70kPa～106 kPa
光缆进入数量	1×2根（上、下进缆）
皮纤进入数量	6×2根（上、下进缆）
箱门开启角度	120°
接地排耐电压水平	≥3000V（DC）/10mA/1min
绝缘电阻	≥2×1020MΩ500V

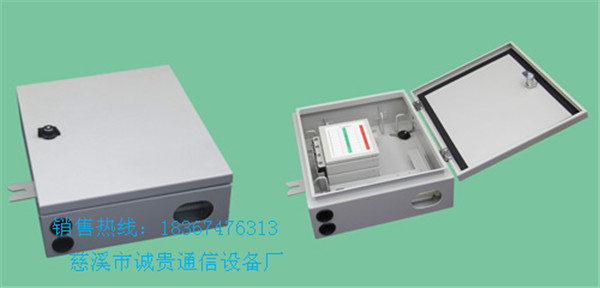

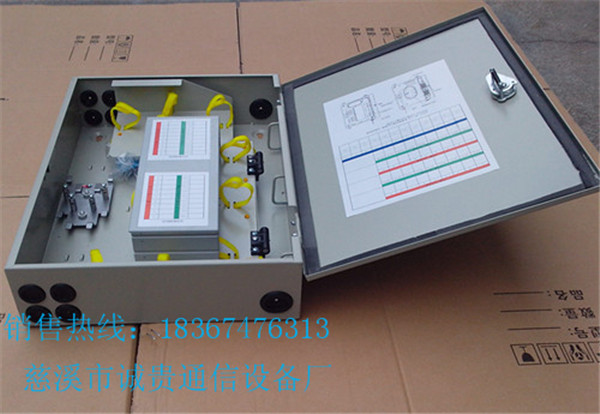

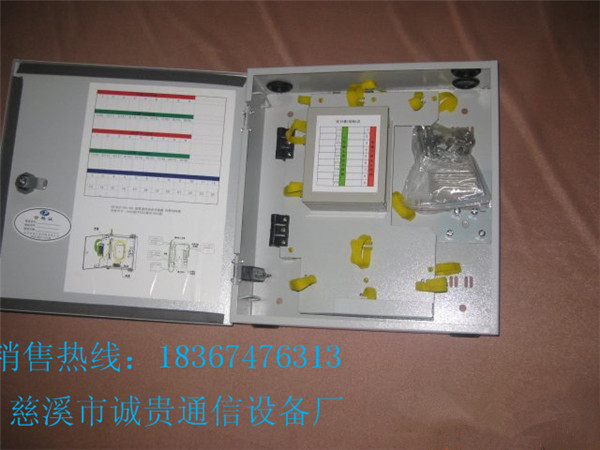

产品特点：

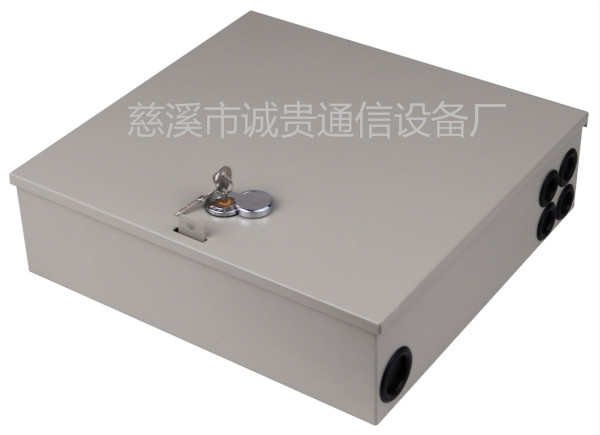

＊箱体材质采用优质冷轧板（Q235-A）制成，箱体表面采用环氧静电喷塑，具有耐腐蚀、耐老化；

＊塑件部分采用阻燃ABS材质部件；

＊单层结构设计，操作方便，结构紧凑；

＊本产品为多用途配线设备，既能当光分线箱使用也能当光分路器箱使用，操作方便灵活。

＊光分路器模块采用模块设计，具有很强的互换性和通用性；

＊符合(YD/T988-2007通信光缆交接箱要求)

产品应用：

＊本产品运用于FTTH光网络中的客户端配线设备，光传输终端的成端熔接、分光、配线输出等功能，能有效的对光缆进行终接、保护及管理，为光网络传输过程中的必需设备；

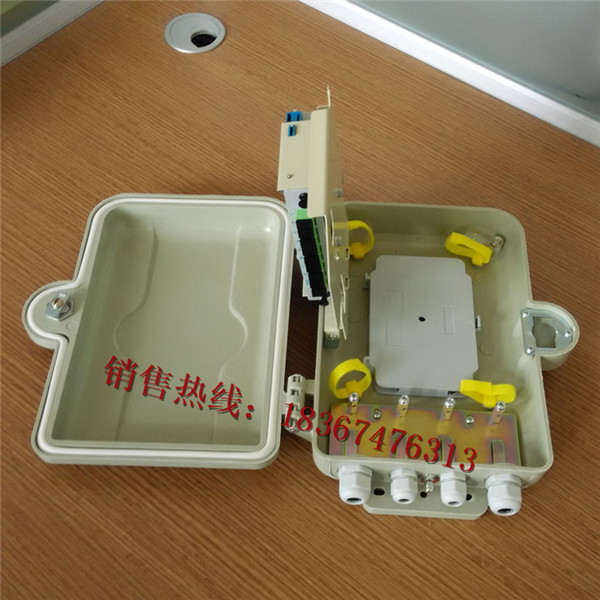

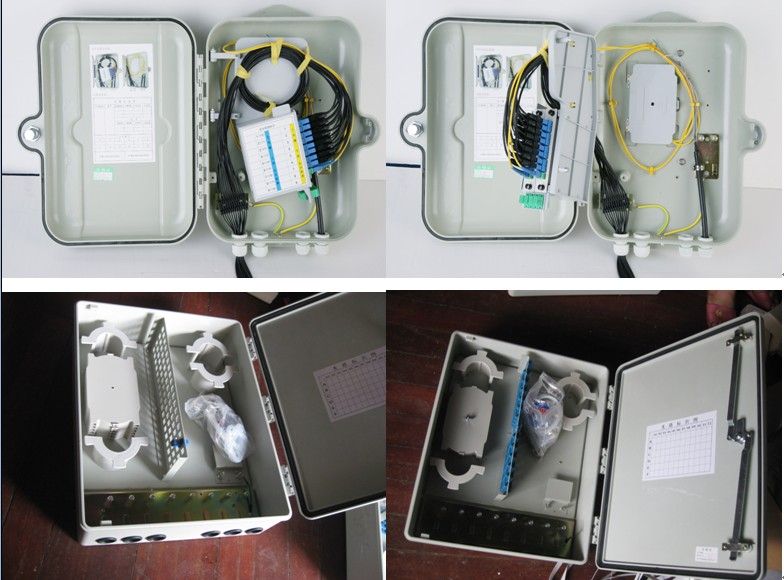

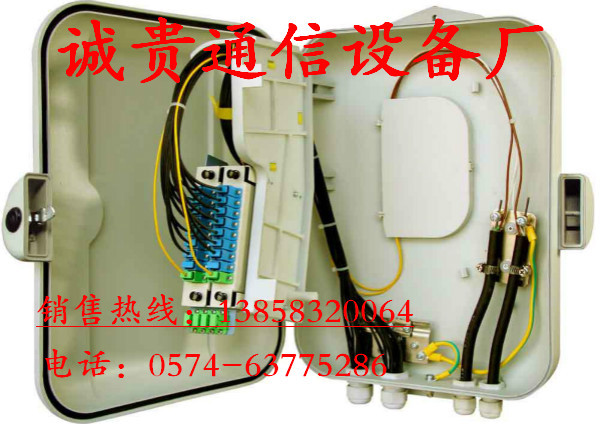

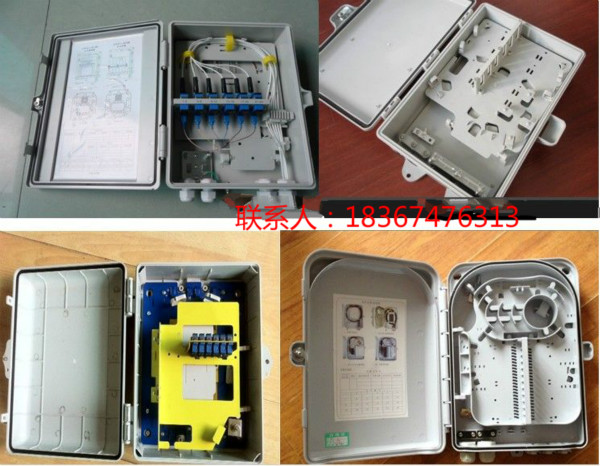

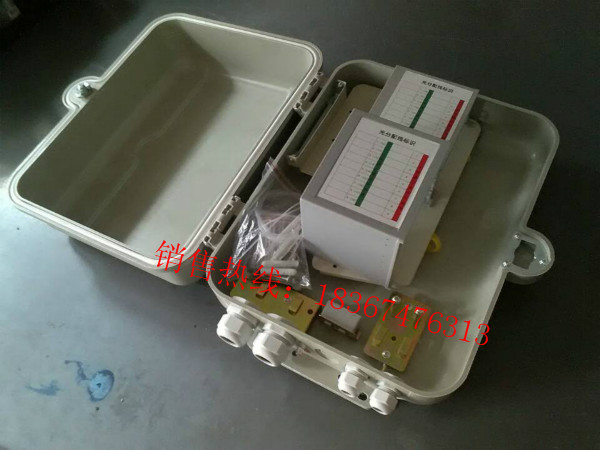

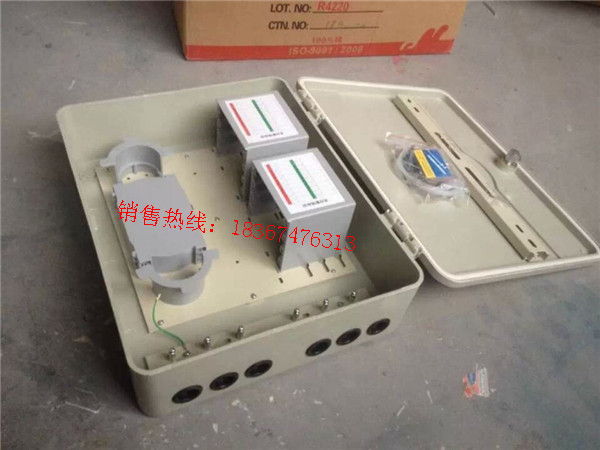

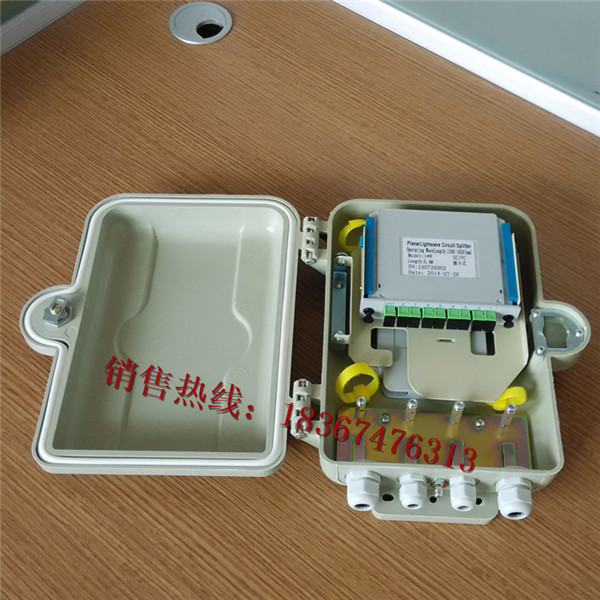

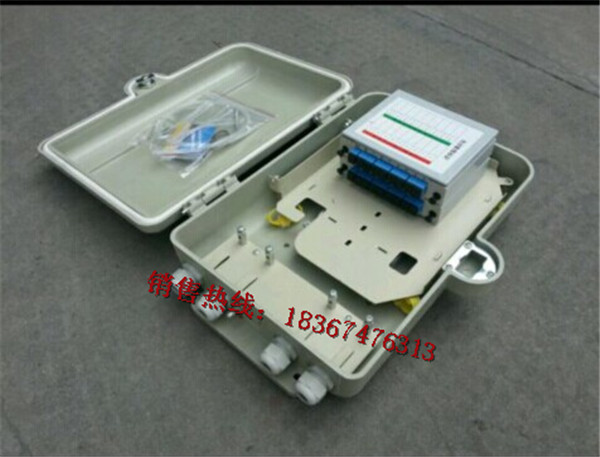

FTTH光分路器箱

1分8光分路器箱，1分8分光分纤箱，8E光分路器配线箱、8芯光缆分光分纤箱，1分8光缆分光分纤箱

1分16光分路器箱，1分16分光箱，1分16光分器箱，16E分光分纤箱，16E光分路器配线箱、16芯光分路器箱

1分32光分路器箱、1分32分光箱，1分32光分器箱、32E分光分纤箱、32E光分路器配线箱、32芯光分路器箱

1分64光分路器箱、1分64分光箱、1分64分光器箱、64E分光分纤箱、64E光分路器配线箱、64芯光分路器箱

技术参数：

槽位数（个）	光分路器（微型）容量（个）				外形尺寸（mm）
2/4	1/2×4	1/2×8	1/2×16	1/2×32	（高）×（宽）×（深）
	4	4	2	1	420×320×110
工作环境温度	﹣40℃～﹢60℃
环境湿度	≦95%（﹢40℃）
大气压力	70kPa～106 kPa
光缆进入数量	1×2根（下进缆）
皮纤进入数量	16×2根（下进缆）
箱门开启角度	180°
接地排耐电压水平	≥3000V（DC）/10mA/1min
绝缘电阻	≥2×1020MΩ500V

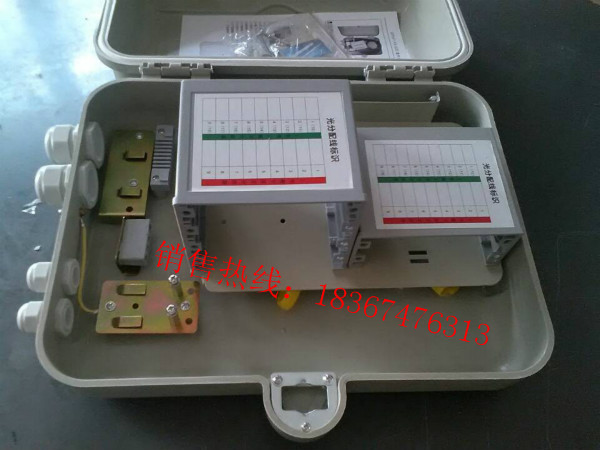

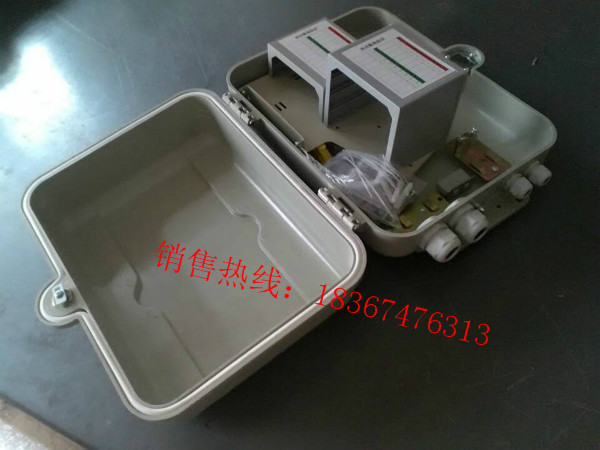

产品特点：

＊箱体材料采用优质SMC材料制作，外观免喷漆，光泽度好。使用寿命达到20年以上；

＊双层结构设计，上层为光分路器配线层，下层为光纤熔接层；

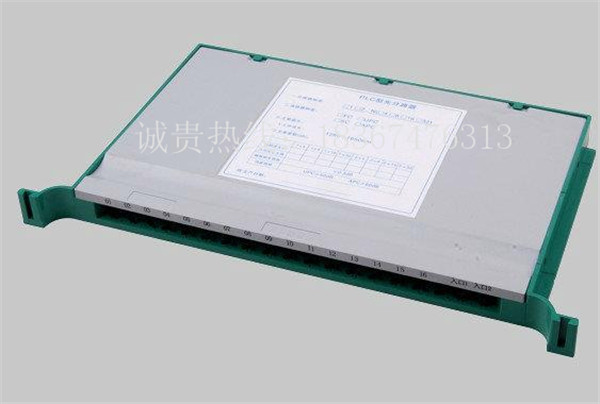

＊光分路器模块采用抽屉式模块设计，具有很强的互换性和通用性；

＊采用翻板式结构，能高密度的配置端口和分光设施。

＊符合(YD/T988-2007通信光缆交接箱要求)

产品应用：

＊本产品运用于FTTH接入系统中的终端接入循环中，特别适用于室外壁挂式或抱杆式条件下使用。

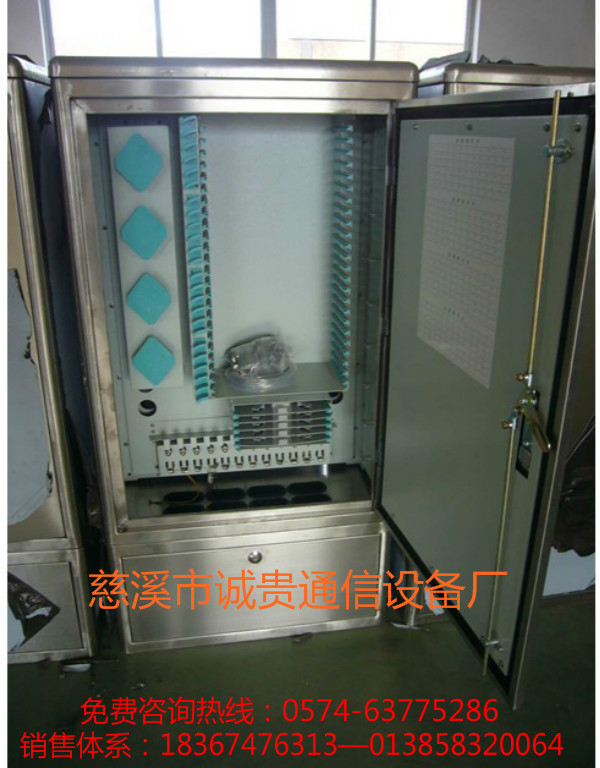

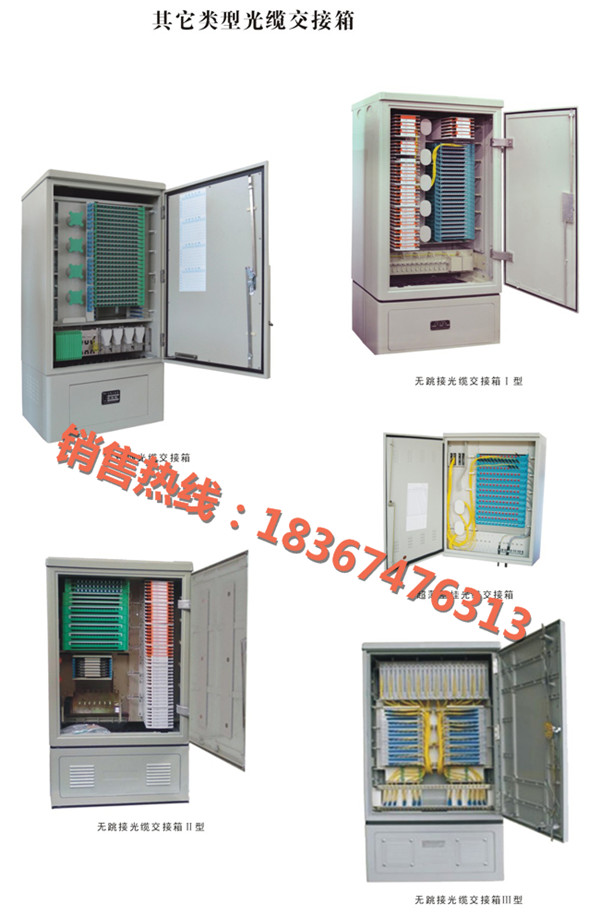

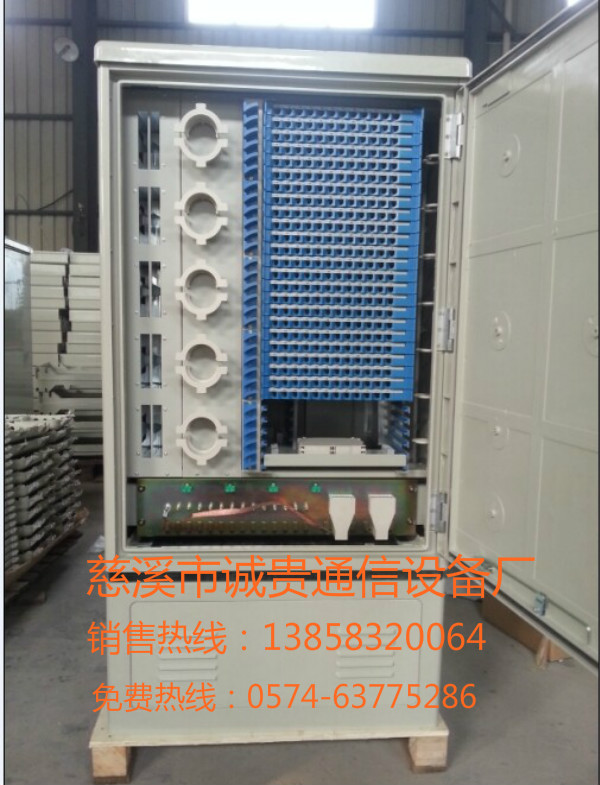

FTTH光缆交接箱

96芯光缆交接箱、96芯光交箱、96芯交接箱

144芯光缆交接箱、144芯光交箱、144芯交接箱

288芯光缆交接箱、288芯光交箱、288芯交接箱

360芯光缆交接箱、360芯光交箱、360芯交接箱

576芯光缆交接箱、576芯光交箱、576芯交接箱

720芯光缆交接箱、720芯光交箱、720芯交接箱

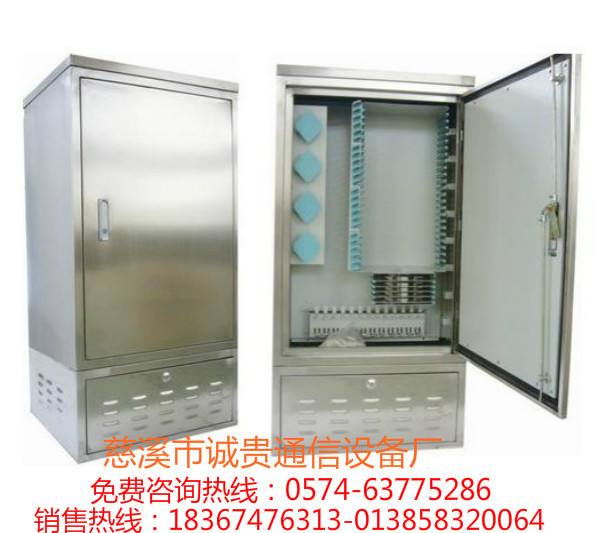

不锈钢光缆交接箱，不锈钢光交箱、不锈钢交接箱、室外光缆交接箱，室外光交箱

SMC光缆交接箱、SMC光交箱、SMC交接箱、无跳接光缆交接箱、无跳接光交箱

中国电信光缆交接箱，中国电信光交箱，中国电信交接箱、中国铁通光缆交接箱

中国移动光缆交接箱、中国移动光交箱、中国移动交接箱、中国铁通光交箱

中国联通光缆交接箱；中国联通光交箱、中国联通交接箱、中国电信交接箱

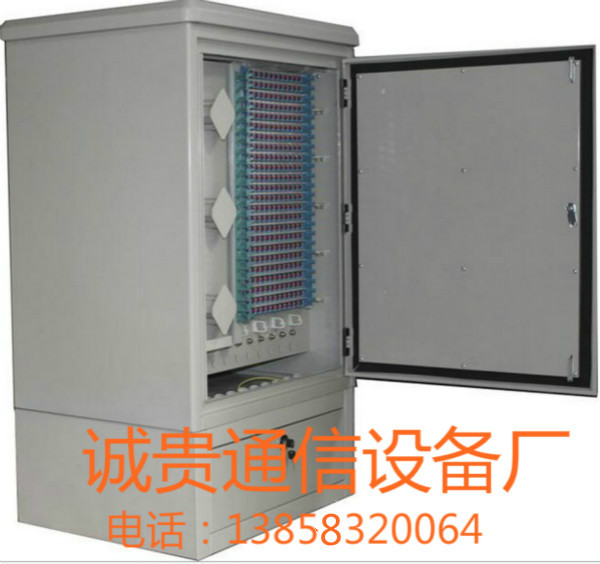

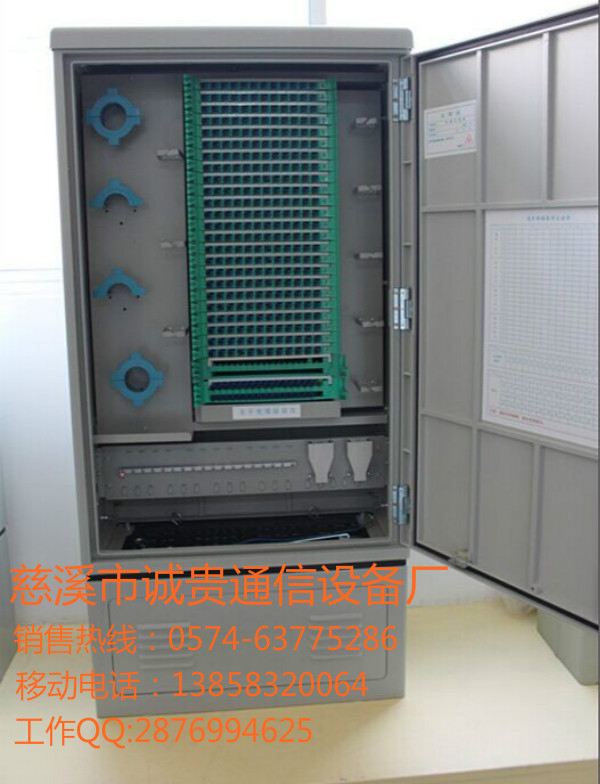

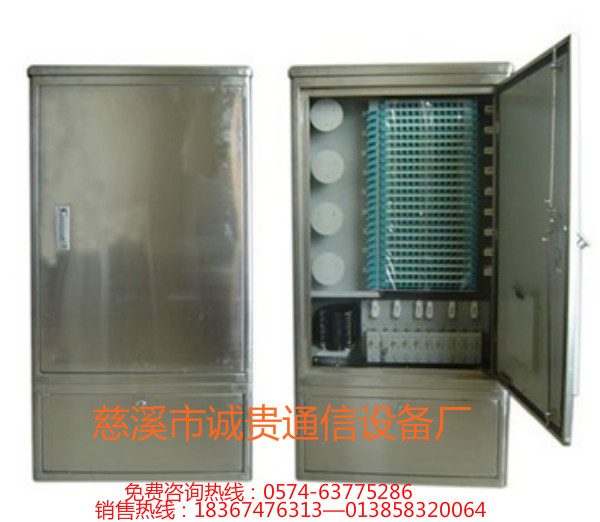

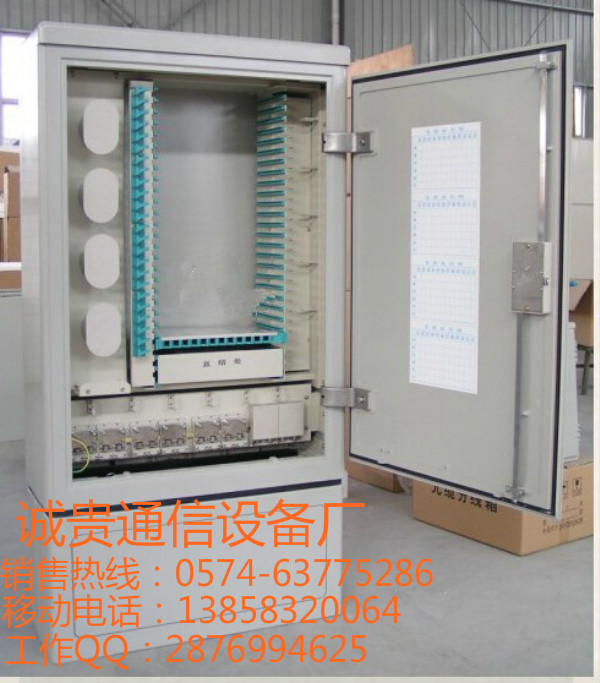

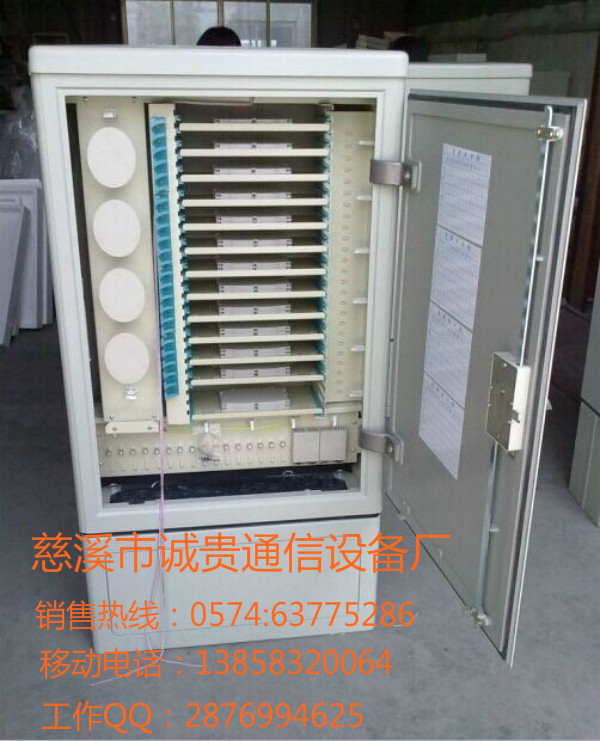

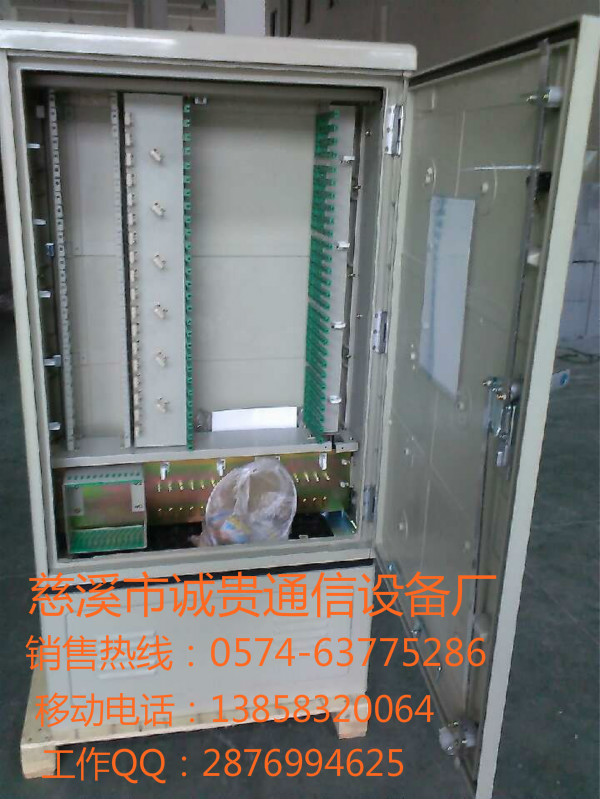

产品名称

光缆交接箱

◆工作环境：

*环境温度：-40℃～+60℃

*相对湿度：40℃时小于95%

* 大气压力：70～106Kpa

◆产品特点

*采用熔配一体化抽拉式模块，使交接箱容量大，密度高。

*箱体采用高强度SMC聚脂箱体，具有良好抗腐蚀、耐老化性能，能抵受剧烈的气候变化以及适应恶劣的工作环境

*箱体具有良好的密封性能，防护等级达到GB/T4208IP65级。

*具有很好的安装性能及防破坏功能。

*箱体具有安全可靠的光缆固定与接地保护装置。

*高压防护接地与机箱绝缘电阻：≥2×104MΩ/500V(DC)

*箱高压防护接地与机箱间耐压≥3000V(DC)/1min，不击穿，无飞弧

*箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N

*机箱的密封防护等级：达到GB4208标准中IP65级

*阻燃性能：达到GB4609/FV-0级

*密封性能：达到GB4208/IP53要求

*负荷值：壳盖≥980N，侧表面≥400N，支撑件≥200N

*最小拉脱力：φ0.4-1.2mm导线分别为24-120N

◆产品规格

型号	宽（mm）	深（mm）	高（mm）
96芯	660	320	1150
144芯	660	320	1150
288芯	660	320	1450
576芯	740	580	1450
576芯	1270	330	1500
1152芯	1270	660	1500

◆用途

*光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备，能够实现光纤的接续，配线有直接连接和交叉连接的功能。

产品售后服务承诺书





诚贵通信本着“高质量，优服务，求发展”的精神，以“优质产品、合理价格、贴心服务”的理念和负责、公开的原则向您郑重承诺：

产品配发检验合格证书和适量使用说明书，以确保用户能正确安装使用我公司产品。

我公司保证出厂的产品均按有关国家标准生产和检验，不合格的产品决不出厂。保证严格履行、兑现产品三包，严格执行国家工业产品售后服务有关规定，对出厂产品自发货日起的18个月内或产品安装12个月以内（以先到者为限），若买方能够证实产品是符合本公司建议的方法正确安装与使用；能够证实产品本身确有设计、材料或加工缺陷，并向本公司提出书面申请，本公司将负现缺陷产品免费召回维修，更换或按订货价全额退款。

用户对我公司产品提出质量异议，公司保证在接到用户提出异议后24小时内作出处理意见。若需现场解决的，保证派出专业技术服务人员，并做到质量问题不解决服务人员不撤离。对每件用户反馈的产品质量问题及处理结果我公司将予以存档。

在任何情形下，本公司均不承担因缺陷产品维修，更换而导致的劳务、材料、设备、工程或其他相关的连带费用。本公司此项产品售后服务承诺可以代替其他明示或暗示形式产品质量担保，并且可视为买方的唯一赔偿和卖方的唯一责任。





我公司服务宗旨：高效、负责、解惑

我公司服务目标：只为客户服务

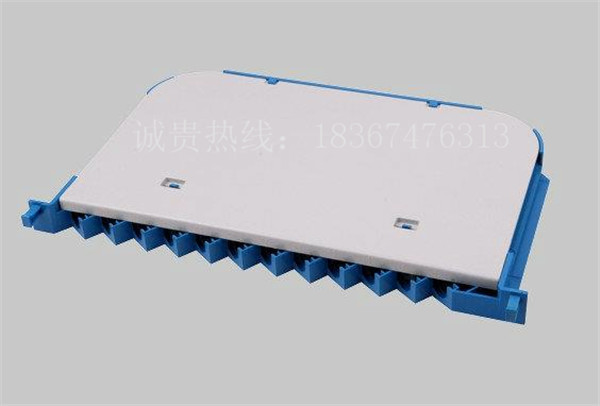

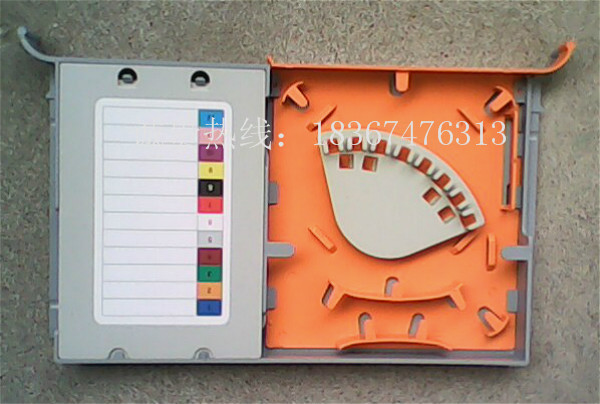

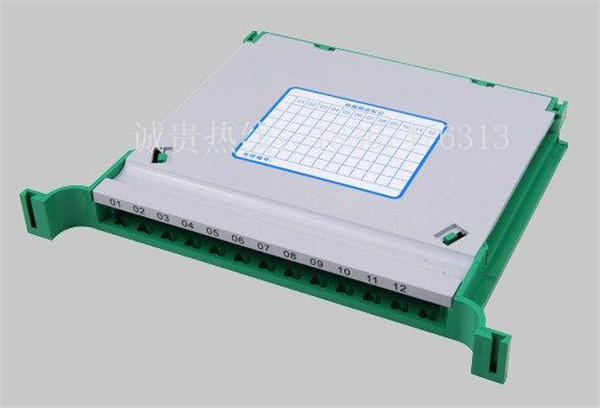

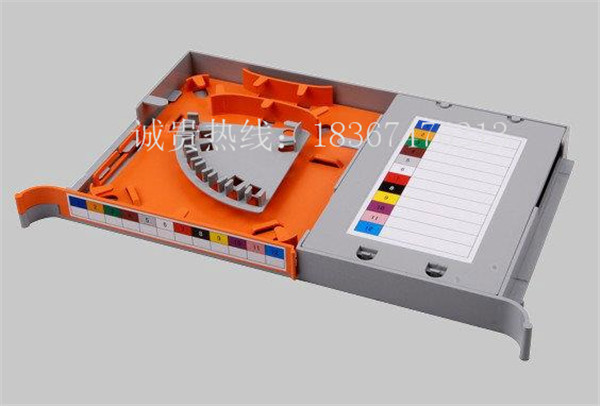

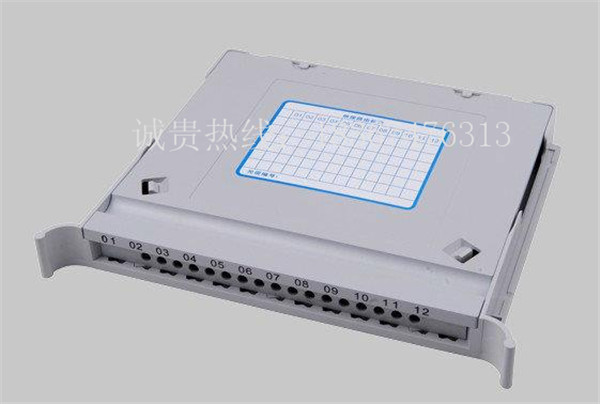

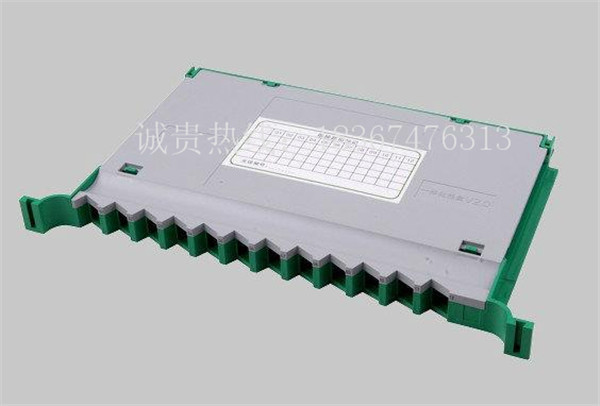

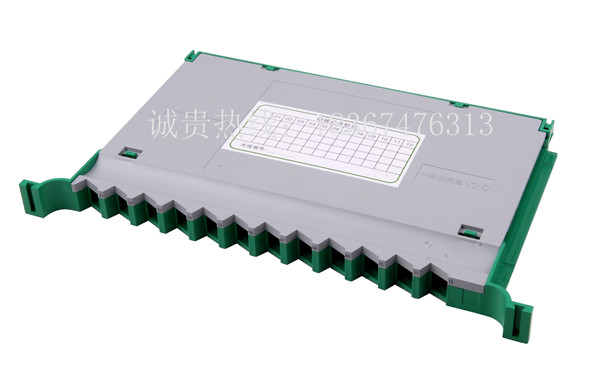

一体化托盘，迷你托盘，V2.0托盘，V3.0托盘，无跳接托盘，普天托盘，一体化模块

1、用于光纤的熔接、分支；
2、盖可翻转，盘可叠加，扩大容量，安装、使用及为方便。
光配线产品，塑料配件熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与其它光缆直接对接（直熔）。熔接盘是对每一根光纤，互相任意连接，配合使用。熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与其它光缆直接对接（直熔）。熔接盘是对每一根光纤，互相任意连接，配合使用。熔接盘采用高强度工程塑料注塑成型，阻燃、强度高、抗老化时间长等。
1、模块化设计，单元箱集光纤熔接、盘储、配线为一体，每个熔配模块可单独抽出，满足离架或在架操作使用；
2、光缆、尾纤、跳线的管理层次清晰，有良好的可操作性；可适用安装FC、SC等多种适配器；
3、工作温度：-5℃~40℃，相对湿度：≤85%（30℃时），大气压力：70~106Kpa；
4、标称工作波长：850nm、1310nm 、1550nm；
5、插入损耗：≤0.5dB ；
6、回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB；
7：抗电强度：≥3KV(DC)/1min不击穿、无飞弧；
8、绝缘电阻：≥1000MΩ/500V(DC)；
