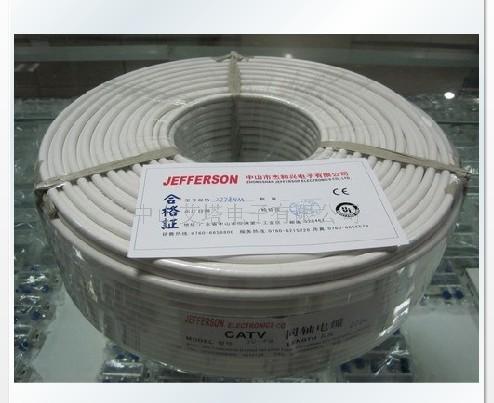

供应杰士美/双屏蔽同轴电缆/-5有线电视工程物理发泡5C-F
概 述:
★ 物理发泡高频同轴电缆，优良的防水防潮性能。
★ 高频性能好、衰减小、回波损耗高，适用于CATV干线、分支线、用户线。
★ 新型护套材料，抗紫外线，延长使用寿命。
★ 镀锡铜丝或铝镁合金丝编织网，双屏蔽。
表1 双屏蔽同轴电缆性能参数表
型号 5C-FB 7C-FB 9C-FB RG-6 RG-59 RG-11
内导体材料/直径
(mm)
Cu/1.0 Cu/1.6 Cu/2.05 CW/1.0 CW/0.81 CW/1.63
绝缘材料/外径
(mm)
发泡PE4.8 发泡PE6.8 发泡PE8.6 发泡PE4.7 发泡PE3.75 发泡PE7.2
外导体
编织网+铝箔 编织网+铝箔 编织网+铝箔 编织网+铝箔 编织网+铝箔 编织网+铝箔
护套材料/外径
PVC7.0 PVC9.0 PVC11.2 PVC6.9 PVC6.1 PVC10.2
回波损耗
(dB)
≥20-18 ≥20-18 ≥20-18 ≥20-18 ≥20-18 ≥20-18
特性阻抗
(Ω)
75±2.5 75±2.5 75±2.5 75±2.5 75±2.5 75±2.5
屏蔽衰减
(1000MHz)
≥75dB ≥75dB ≥75dB ≥75dB ≥75dB ≥75dB
电容
(pF/m)
54 54 54 54 54 54
绝缘电阻
(MΩ.Km)
5000 5000 5000 5000 5000 5000
绝缘试验电压
(kV)
1.6 1.6 1.6 1.6 1.6 1.6
衰减
(dB/100m)
50MHz 4.4 3.2 2.4 5.2 6.8 3.3
200MHz 9.0 6.4 5.0 10.0 12.7 6.4
300MHz 11.2 8.0 6.2 12.1 15.4 7.9
450MHz 14.0 9.8 7.9 14.9 19.1 9.7
550MHz 15.6 10.7 8.5 16.5 21.1 11.0
750MHz 18.5 12.8 10.2 19.4 24.8 13.1
800MHz 20.0 13.3 10.4 20.1 25.7 13.6
1000MHz 21.9 14.8 12.0 22.8 29.0 15.0
注释：5是-5线，c-fb指的是物理发泡同轴电缆；A是编织网为铝镁合金丝；64表示编织丝数量
