供应西门子DP总线（大量供货）
订货号


6XV1  830-0EH10



用于不同应用区域的不同类型（例如，地下电缆、拖曳电缆、危险区域（Zone  1  和  Zone  2））

双层屏蔽，抗干扰性能好

阻燃总线连接电缆（不含卤素）。

由于电缆上印有以米表示的长度标记，因此易于确定长度

UL  认证


联系人：刘元昊（销售经理）24小时销售技术服务热线：18616159561


由于特殊的总线电缆，有很广的应用范围。

由于使用了双层屏蔽电缆和集成式接地技术，网络具有抗干扰功能。

采用  FastConnect  （快速连接）  电缆，连接器连接简单又快速，从而节省了时间。

产品中不含硅硐，因此特别适用于汽车工业  （如上釉流水线）。


为了构建  PROFIBUS  DP  网络，提供有不同类型的电缆，可满足不同类型应用的要求。一般地，应该使用所列出的电缆。有关网络组态的详细信息，请参见  PROFIBUS  网络手册。

UL  认证

用于网络电缆的  UL  列表（安全标准）对于美国和加拿大市场尤为必需。根据电缆敷设在建筑物中位置来决定适当的认证要求。这适用所有电缆，这些电缆从一个机器敷设到一远程控制柜，位于电缆架上并保护着建筑物。通过  UL  认证的电缆在其名称后面附加字母“GP”（通用）。

Ex认证

用于本质安全  PROFIBUS  DP  应用的电缆在其名称后面附加字母“IS”（本质安全）



产品类型描述

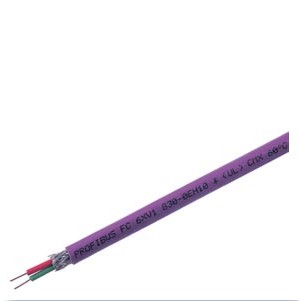

PROFIBUS  FC  标准电缆


PROFIBUS  FC  标准电缆  IS  GP


PROFIBUS  FC  高强度电缆


PROFIBUS  FC  ?食品行业电缆



适合的用途


多功能


通用电缆，用于本质安全分布式  I/O  系统


用于腐蚀环境及机械应力严重的工况


食品、饮料和烟草制造业



电缆名称


02YSY  (ST)  CY  1  ×  2  ×  0.64/2.55-1  50  KF  40  FR  VI


02YSY  (ST)  CY  1  ×  2  ×  0.65/2.56  BL  KF40  FR


02YSY  (ST)  CY  1  ×  2  ×  0.64/2.55-150  KF  40  FR  VI


02YSY  (ST)  C2Y  1  ×  2  ×  0.64/2.55-1  50  KF  40




电气数据












单位长度的衰减测量












16  MHz  时最大


42  dB/km


42  dB/km


42  dB/km


42  dB/km




4  MHz  时最大


22  dB/km


22  dB/km


22  dB/km


22  dB/km




38.4  kHz  时最大


4  dB/km


4  dB/km


4  dB/km


4  dB/km




9.6  kHz  时最大


2.5  dB/km


2.5  dB/km


2.5  dB/km


2.5  dB/km




9.6  kHz  下的特征阻抗


270  Ω


270  Ω


270  Ω


270  Ω




9.6  kHz  下特征阻抗的相对对称误差


±  10%


±  10%


±  10%


±  10%




38.4  kHz  下的特征阻抗


185  Ω


185  Ω


185  Ω


185  Ω




38.4  kHz  下特征阻抗的相对对称误差


±  10%


±  10%


±  10%


±  10%




特征阻抗，3  MHz  ...20  MHz  时


150  Ω


150  Ω


150  Ω


150  Ω
