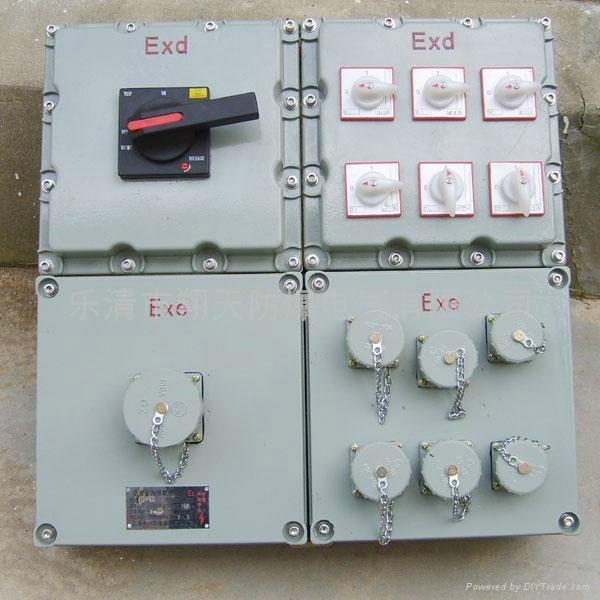

BXS-8/63K200防爆动力插座配电箱
BXS-8/K200防爆动力配电箱
BXS-8/K200防爆动力配电箱-BXS系列防爆检修电源插座箱（以下简称插座箱），适用于II类B级或C级，T1-T4组以下级别、组别的含有爆炸性气体环境危险场所的1区、2区，用于交流50Hz、额定电压220或380V的线路中，用于控制三相异步电动机的起动、停止，也可用于远距离控制电动机，具有过载、短路保护功能。
1．2、工作条件
a． 海拔不超过2000m；
b． 周围空气温度不高于+40℃，不低于-5℃,24小时内平均值不超过+35℃；
c． 周围空气相对湿度不超过95%（+25℃）；
d． 在无破坏绝缘的气体或蒸气的环境中；
e． 污染等级：3级；
f． 安装类别：II、III类；
g． 用于户外的配电箱，太阳辐射1120W/㎡，降雨强度6mm/min；
h． 无显著摇动和剧烈的冲击振动的地方；
2、 结构与特点
本插座箱是按照1-2000《爆炸性气体环境用电气设备部分：通用要求》、2-2000《爆炸性气体环境用电气设备第二部分：隔爆型“d”》、3-2000《爆炸性气体环境用电气设备第三部分：增安型“e”》标准设计制造，经国家指定检验机关检验合格，并颁发防爆合格证。
A、外壳采用铸铝合金压铸成型，表面喷塑。主腔采用隔爆型结构，接线腔增安型结构。内可选配断路器、Ex防爆信号灯等。插座箱采用模块化设计，各种回路可以自由组合，电器元件选型可由用户而定，其结构紧凑、外形美观。进出线采用钢管或电缆布线均可，进出线口方向可由用户要求而定。
B、非标插座箱：外壳采用钢板焊接成型，表面喷塑。分主腔和接线腔，均采用隔爆型结构，内可选装高分断断路器、信号灯等元件，通过操作壳盖上的手柄实现分合，动作性能可靠，并设有分合显示信号灯。进出线采用钢管或电缆布线均可，进出线口方向及内部元件可由用户要求而定。
3、 主要技术参数
型号 ;BXS□-4 BXS□-6 BXS□-8 BXS□-10 BXS□-12 BXS□-4K BXS□-6KBXS□-8K BXS□-10K BXS□-12K
额定电压（V） 220 380
主回路额定电流（A） 16-250
支路数 4 6 8 10 12 8 6 8 10 12
支路额定电流（A） 2．5-100
防爆标志 ExdeIIBT4 ExdeIICT4 ExdIIBT4
4、外形示意图：例：
拼装方式可根据用户要求而定，按用户提供的线路图进行设计。
5、安装与使用
5．1安装使用产品前应检查铭牌上的技术数据与使用情况是否相符；
5．2安装及维修前必须切断前级电源；
5．3进、出线电缆穿过橡胶密封圈，用垫圈及压紧螺母压紧，保证密封及电缆不得松动；
5．4密封圈在使用过程中出现腐蚀、脆裂、变形、发粘或硬度变化超过出厂时的20%应及时向厂家进行选购并更换，以确保防爆性能可靠；
5．5维护拆卸时注意隔爆面不得磕碰、划伤、腐蚀，并定期涂204-1防锈油；
5．6插座箱在使用过程中要定期检查，以保证其良好运行；
5．7非专业人员严禁开盖维修、检查。
6、订货需知
订货时应指出产品的完整型号、名称、规格及订货数量。
例如：BXS-12K20/100系列防爆检修电源插座箱，总开关电流100A，支路20A，100台。
