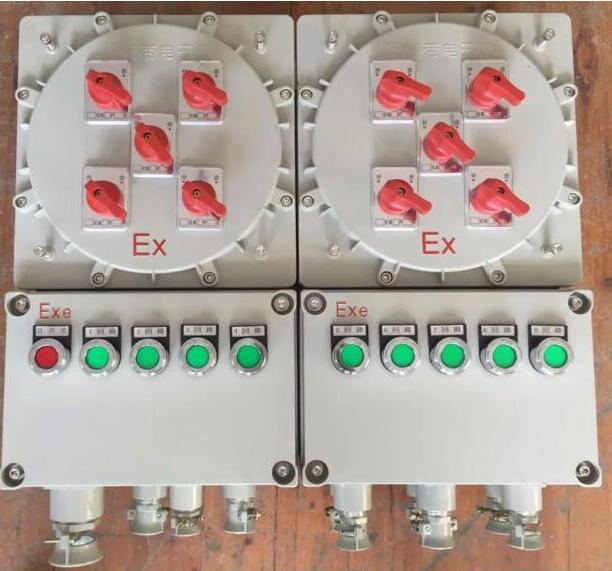

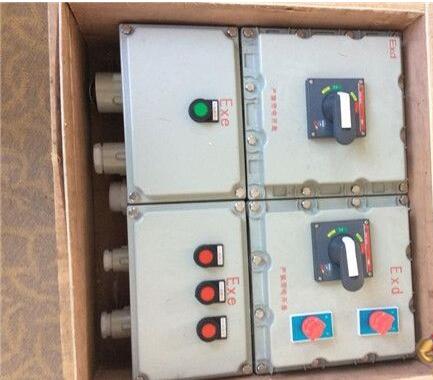

BXM（D防爆电源检修插座箱
1、主要用途与适用范围
BXM(D)系列防爆照明(动力)配电箱（以下简称配电箱）完全符合GB3836.1-2010《爆炸性环境 第1部分：设备 通用要求》、GB3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d"保护的设备》、GB3836.3-2010《爆炸性环境 第3部分：由増安型“e"保护的设备》或GB12476.1-2000《可燃性粉尘环境用电气设备 第1部分：用外壳和限制表面温度保护和电气设备 第1节：电气设备的技术要求》标准的要求。主要适用于爆炸性气体环境1区、2区或可燃性粉尘环境20区、21区、22区危险场所，ⅡA、ⅡB、ⅡC类为T1～T6组爆炸性气体或蒸气环境，在交流50Hz、额定电压至220/380V电路中，连接照明、动力电路及电动工具电源之用。
2 、正常工作条件和安装条件
2.1安装地点的海拔不超过2000m；
3、 主要参数及技术性能
3.1额定工作电压：AC 220/380V
4、 型号的组成及其代表意义
6、安全须知
2.2周围空气温度为-20℃～+40℃，且24h内的平均温度值不超过+35℃；
2.3安装地点的最高温度为+40℃时，空气相对湿度不超过50%；
2.4在较低的温度下允许有较高的相对湿度；
2.5无显著摇动和冲击、振动的地方；
2.6在含有爆炸性环境的场所；
2.7无破坏金属和绝缘的腐蚀性气体或蒸气的地方；
2.8无滴水及其它液体侵入的地方；
2.9污染等级为3级；
2.10安装类别：Ⅱ类。
3.2防爆标志：ExdeⅡBT6、ExdeⅡCT6、DIP A20 TA,T6
3.3主回路额定电流：≤400A
3.4支路数：2、4、6、8
3.5支路额定电流：≤100A
3.6防护等级：IP54、IP65（配防雨罩）
3.7引入口规格：G1/2″～ G3″
3.8适用电缆外径：φ6mm～φ55mm
5、结构特点
5.1壳体采用铝合金压铸成型，表面经高压静电粉末喷塑处理；
5.2本系列产品为复合型结构，主腔采用隔爆型结构，接线腔采用增安型结构；
5.3采用模块化设计，各种回路可以自由组合；
5.4内装有高分断断路器，通过操作壳盖上的手柄而实现分合，并设有接通显示信号灯；
5.5具有过载、短路保护功能，并可根据用户要求增加漏电保护功能等；
5.6既可作动力电路的配电或电器设备起动之用，也可作动力配电、电磁起动混用；
5.7钢管或电缆布线；
5.8可根据用户要求特殊制造。
装配、安装、运行及使用、维护、大修和修理工作必须由专业人员进行。
6.1 装配
6.1.1装配应完全按照产品作业指导书或产品图样进行。
6.2安装
6.2.1配电箱在安装前，应检查铭牌上所列技术数据及使用说明书中的基本参数是否与实际使用情况相符，并检查元件是否损坏、各部位是否完好、正常；
6.2.2安装时先将进线电缆通过引入装置接到接线腔的接线端子上，并压紧密封圈，使电缆密封好，接好接地线，紧固好螺钉。
6.3投入运行及使用
6.3.1上述各项检查无误后，即可通电运行。
6.3.2使用过程中，严禁带电开盖。
6.4 维护、大修和修理
6.4.1配电箱不得随意拆卸,维护时,须断开前级电源后才可开盖检修或更换灯泡；
6.4.2在维修过程中不得损坏密封件，合好盖，紧固后方可使用；6.4.3配电箱应定期检查，发现零件损坏应及时更换。
