6ES7972-0BB50-0XA0

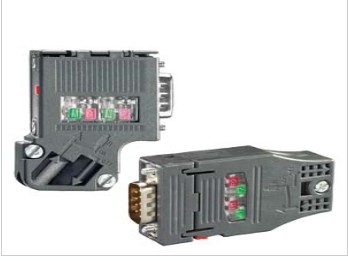

6ES7972-0BB50-0XA0 快速连线接头 带编程口接头
安装方便
FastConnect 插头采用绝缘刺破连接技术，可确保极短的组装时间
集成端接电阻 (6ES7 972-0BA30-0A0 中不具有)
通过带 Sub-D 接口的连接器可以连接编程器，无需额外安装网络节点
西门子DP接头说明
用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线
电缆。
西门子DP接头特性
提供有各种类型的总线连接器，可优化用于连接的设备：
总线连接器具有轴向电缆引出线（180°），可用于如 PC 和 SIMATIC HMI OP，传输速率高达 12 Mbit/s，
带集成的总线端接电阻
带垂直电缆引出线的总线连接器（90°）；
这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速率高达 12 Mbit/s，带集成的终端电阻
。传输速率为 3、6 或12 Mbit/s 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7
连接电缆。
有 30°电缆引出线的总线接头（经济型），无编程器接口，数据传输速率最大为 1.5 Mbit/s，无集成的总
线端接电阻。
PROFIBUS 快速连接 RS485 总线接头（90°或 180°电缆引出线），传输速率最大为 12Mbit/s，采用绝缘刺
破技术可实现快速简单安装（用于硬线和软线）。
西门子DP接头概述
总线连接器可直接插入到 PROFIBUS 站或 PROFIBUS 网络组件的 PROFIBUS 接口（9 针 Sub-D 接口）中。
可使用 4 个端子在插头中连接进入和离开的 PROFIBUS 电缆。
通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器不适用于 6ES7 972-
0BA30-0A0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。
西门子DP接头用于PROFIBUS的RS485总线连接器，可用于连接PROFIBUS节点或PROFIBUS网络部件到PROFIBUS总
线电缆。

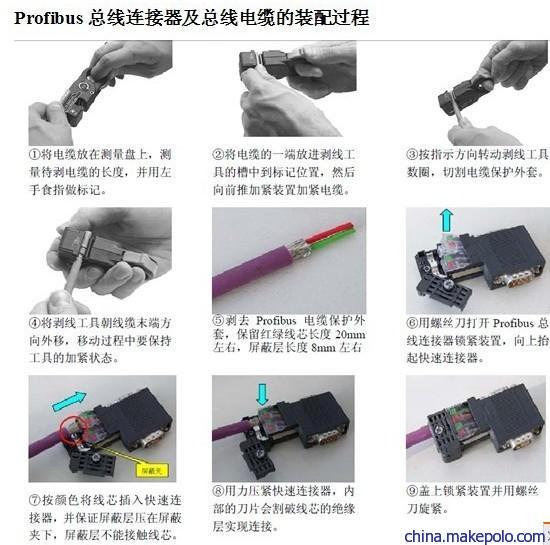

用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆 易于安装 FastConnect 插头采用绝缘刺破连接技术，可
确保极短的组装时间 集成端接电阻 (6ES7 972-0BA30-0A0 中不具有) 通过专用总线连接器连接的编程器，
无需额外安装网络节点。
