6ES7972-0BA50-0XA0

SIEMENS 可编程控制器
1、SIMATIC S7系列PLC、S7-200、S7-300、S7-400、S7-1200、ET200
2、逻辑控制模块 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
3、SITOP 系列直流电源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A
4、HM触摸屏TD200 TD400C TP177,MP277 MP377 TP700/900/1200/1500
5、工业以太网 通讯电缆 通讯接头 通讯网卡 工控机、工业交换机, 热继电器,中间器,自动空气开关
SIEMENS 交、直流传动装置
1、 交流变频器 MICROMASTER系列：MM、MM420、MM430、MM440、 　　　　　　　　　G110、G120、3RW30/40/44软启动器 　　　　　　　　　6SE70系列（FC、VC、SC）
2、全数字直流调速装置 6RA23、6RA24、6RA28、6RA70 系列
SIEMENS 数控机床控制元器件
1、6SN1123、6SN1118、6SN1145、6FC5357、6FC5210、6FC5410等等这一系列型号开头的元器件
2、802C、802S、802D/SL、810D、808D、840D等数控系统
欢迎来电质询西门子系列产品，如需产品参数均可联系我公司！！！
=============================================================
公司可以签约正式的销售合同，并可以开具17%的增值税发票、普通发票。如需发票，税点另算
签收货物时，一定要当着快递业务员的面开箱检验货物的完好性，如有破损，请拒绝签收，并及时电话与我们联系，我们将及时处理
本店按西门子供货标准供货，需方收到货后七日内可提出异议！！！圆通为默认快递合作，如需发其他快递请先说明
===================
质量保障 诚信为本
===================
安装方便
FastConnect 插头采用绝缘刺破连接技术，可确保极短的组装时间
集成端接电阻 (6ES7 972-0BA30-0A0 中不具有)
通过带 Sub-D 接口的连接器可以连接编程器，无需额外安装网络节点


西门子DP接头说明
用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线

电缆。
西门子DP接头特性

提供有各种类型的总线连接器，可优化用于连接的设备：
总线连接器具有轴向电缆引出线（180°），可用于如 PC 和 SIMATIC HMI OP，传输速率高达 12 Mbit/s，

带集成的总线端接电阻
带垂直电缆引出线的总线连接器（90°）；

这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速率高达 12 Mbit/s，带集成的终端电阻

。传输速率为 3、6 或12 Mbit/s 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7

连接电缆。
有 30°电缆引出线的总线接头（经济型），无编程器接口，数据传输速率最大为 1.5 Mbit/s，无集成的总

线端接电阻。

PROFIBUS 快速连接 RS485 总线接头（90°或 180°电缆引出线），传输速率最大为 12Mbit/s，采用绝缘刺

破技术可实现快速简单安装（用于硬线和软线）。
西门子DP接头概述
总线连接器可直接插入到 PROFIBUS 站或 PROFIBUS 网络组件的 PROFIBUS 接口（9 针 Sub-D 接口）中。


可使用 4 个端子在插头中连接进入和离开的 PROFIBUS 电缆。
通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器不适用于 6ES7 972-

0BA30-0A0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。
西门子DP接头用于PROFIBUS的RS485总线连接器，可用于连接PROFIBUS节点或PROFIBUS网络部件到PROFIBUS总

线电缆。

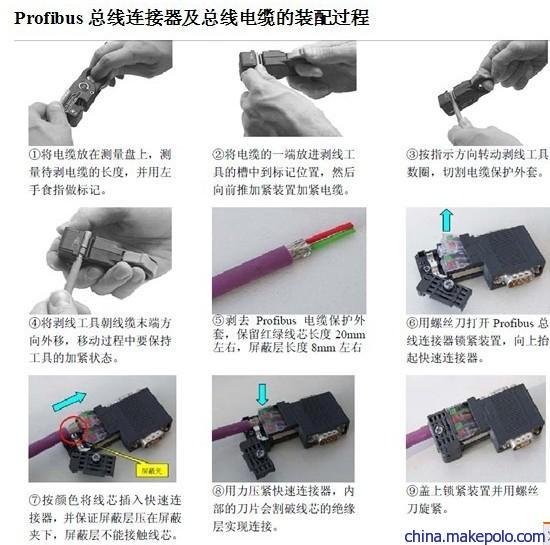

用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆 易于安装 FastConnect 插头采用绝缘刺破连接技术，可

确保极短的组装时间 集成端接电阻 (6ES7 972-0BA30-0A0 中不具有) 通过专用总线连接器连接的编程器，

无需额外安装网络节点。
