3500/25-01-03-01本特利键相器模块
北风卷地白草折，胡天八月即飞雪。 —— 岑参《白雪歌送武判官归京》
3500/25-01-03-01本特利键相器模块
General Electric Company 简称GE
美国通用电气能源集团

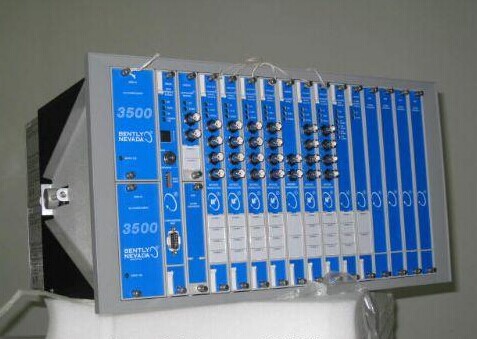

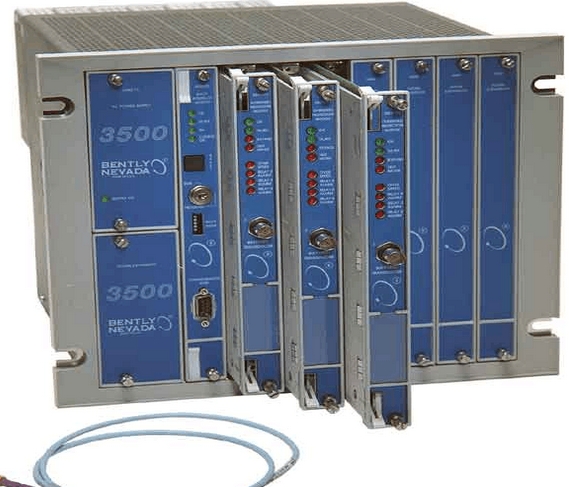

Bently Nevada 3500系列机械保护系统
综述：3500系统提供连续、在线监测功能，适用于机械保护应用，并完全符合美国石油协会API670标准对该类系统的要求。它是 Bently Nevada 采用传统框架形式的系统中功能最强、最灵活的系统，具有其它系统所不具备的多种性能和先进功能。
3500/25 改进的键相器模块
概述：3500/25改进的键相器模块是一个半高度，2通道模块，用来为3500框架中的监视器模块提供键相位信号。此模块接收来自电涡流传感器或电磁式传感器的输入信号，并转换此信号为数字键相位信号，该数字信号可指示何时转轴上的键相位标记通过键相位探头。3500机械保护系统可接收4个键相位信号。
推广型号：3500/25-01-03-01
供应商信息：上海心雨机电设备有限公司
Attn：闫菲18717727482
Email：395717253@qq.com
Tel：021-60510250
Fax：021-55032831
QQ：395717253
千里黄云白日曛，北风吹雁雪纷纷。 —— 高適《别董大二首》
3500/25-01-03-01本特利键相器模块
模块 键相器模块 Bently Nevada 本特利内华达 3500系统 软件 框架 监测器 检测系统
Bently Nevada 3500系列机械保护系统
3500/25 改进的键相器模块
3500/25-AXX-BXX-CXX
1、选项描述
A: 通道数
0 1  1个半高2通道键相器卡件  (为2通道所订)
0 2  2个半高2通道键相器卡件  (为4通道所订)
B: 输入/输出(I/O)模块类型
0 1  带内部端子的I/O模块
0 2  带外部端子的I/O模块
0 3  带内部安全栅和内部端子的I/O模块
0 4  带内部端子的绝缘I/O模块
0 5  带外部端子的绝缘I/O模块
C: 批准单位选项
0 0  无
0 1  CSA/NRTL/C

2、外部端子块
128718-01  键相器外部端子块(欧式接头)
128726-01  键相器外部端子块(端子带接头)

3、电缆
3500键相器(KPH)信号到外部端子(ET)块的电缆
129530-AXXXX-BXX
A: 电缆长度
0 0 0 5  5 英尺 (1.5米)
0 0 0 7  7 英尺 (2.1米)
0 0 1 0  10 英尺 (3米)
0 0 2 5  25英尺 (7.5米)
0 0 5 0  50 英尺(15米)
0 1 0 0  100英尺(30.5米)
B: 安装说明
0 1  不安装
0 2  安装

4、备件
149369-01 改进的键相器模块
125800-01 键相器输入/输出(I/O)模块(带内部端子)
126648-01 键相器输入/输出(I/O)模块(带内部端子)
125800-02 绝缘键相器输入/输出(I/O)模块(带内部端子)
126648-02 绝缘键相器输入/输出(I/O)模块(带内部端子)
135473-01 键相器输入/输出(I/O)模块(带内部安全栅和内部端子)
04425545 接地手环(单一用途)
00580438 接头，内部端子，4位，绿色
00502133 接头，内部端子，12位，蓝色
129770-01 键相器模块手册
寒雨连江夜入吴，平明送客楚山孤。 —— 王昌龄《芙蓉楼送辛渐》
3500/25-01-03-01本特利键相器模块
模块 键相器模块 Bently Nevada 本特利内华达 3500系统 软件 框架 监测器 检测系统
Bently Nevada 3500系列机械保护系统
3500/25 改进的键相器模块
3500/25-AXX-BXX-CXX
3500/25-01-01-00
3500/25-01-02-00
3500/25-01-03-00
3500/25-01-04-00
3500/25-01-05-00
3500/25-02-01-00
3500/25-02-02-00
3500/25-02-03-00
3500/25-02-04-00
3500/25-02-05-00
3500/25-01-01-01
3500/25-01-02-01
3500/25-01-03-01
3500/25-01-04-01
3500/25-01-05-01
3500/25-02-01-01
3500/25-02-02-01
3500/25-02-03-01
3500/25-02-04-01
3500/25-02-05-01
薄雾浓云愁永昼，瑞脑销金兽。 —— 李清照《醉花阴·薄雾浓云愁永昼》
3500/05 框架
3500/05-AXX-BXX-CXX-DXX-EXX
3500/05-01-01-00-00-00
3500/05-01-02-00-00-00
3500/05-01-03-00-00-00
3500/05-01-04-00-00-00
3500/05-01-05-00-00-00
3500/05-01-01-01-00-00
3500/05-01-02-01-00-00
3500/05-01-03-01-00-00
3500/05-01-04-01-00-00
3500/05-01-05-01-00-00
3500/05-01-01-00-00-01
3500/05-01-02-00-00-01
3500/05-01-03-00-00-01
3500/05-01-04-00-00-01
3500/05-01-05-00-00-01
3500/05-01-01-01-00-01
3500/05-01-02-01-00-01
3500/05-01-03-01-00-01
3500/05-01-04-01-00-01
3500/05-01-05-01-00-01
3500/20 框架接口模块
3500/20-AXX-BXX-CXX
3500/20-01-01-00
3500/20-01-02-00
3500/20-02-01-00
3500/20-02-02-00
3500/20-01-01-01
3500/20-01-02-01
3500/20-02-01-01
3500/20-02-02-01

3500/32 4通道继电器模块
3500/32-AXX-BXX
3500/32-01-00
3500/32-01-01
3500/33 16通道继电器模块
3500/33-AXX-BXX
3500/33-01-00
3500/33-01-01
3500/34 三重模块冗余（TMR）继电器模块
3500/34-AXX-BXX
3500/34-01-00
3500/34-01-01

3500/40M Proximitor 位移监测器
3500/40-AXX-BXX
3500/40-01-00
3500/40-02-00
3500/40-03-00
3500/40-04-00
3500/40-01-01
3500/40-02-01
3500/40-03-01
3500/40-04-01
3500/42M 位移/速度加速度监测器
3500/42-AXX-BXX
3500/42-01-00
3500/42-02-00
3500/42-03-00
3500/42-04-00
3500/42-05-00
3500/42-06-00
3500/42-07-00
3500/42-08-00
3500/42-09-00
3500/42-10-00
3500/42-01-01
3500/42-02-01
3500/42-03-01
3500/42-04-01
3500/42-05-01
3500/42-06-01
3500/42-07-01
3500/42-08-01
3500/42-09-01
3500/42-10-01
3500/45差胀/轴向位置监测器
3500/45-AXX-BXX
3500/45-01-00
3500/45-02-00
3500/45-03-00
3500/45-04-00
3500/45-05-00
3500/45-06-00
3500/45-07-00
3500/45-08-00
3500/45-01-01
3500/45-02-01
3500/45-03-01
3500/45-04-01
3500/45-05-01
3500/45-06-01
3500/45-07-01
3500/45-08-01
林暗草惊风，将军夜引弓。 —— 卢纶《和张仆射塞下曲·其二》
3500/50 转速模块
3500/50-AXX-BXX
3500/50-01-00
3500/50-02-00
3500/50-03-00
3500/50-04-00
3500/50-01-01
3500/50-02-01
3500/50-03-01
3500/50-04-01
3500/53 电子超速检测系统
3500/53-AXX-BXX
3500/53-02-00
3500/53-03-00
3500/53-02-01
3500/53-03-01
3500/60 和 3500/61 温度监测器
3500/60-AXX-BXX
3500/60-01-00
3500/60-02-00
3500/60-03-00
3500/60-04-00
3500/60-05-00
3500/60-01-01
3500/60-02-01
3500/60-03-01
3500/60-04-01
3500/60-05-01
3500/61-AXX-BXX
3500/61-01-00
3500/61-02-00
3500/61-03-00
3500/61-04-00
3500/61-05-00
3500/61-01-01
3500/61-02-01
3500/61-03-01
3500/61-04-01
3500/61-05-01
……
