6GK1571-0BA00-0AA0

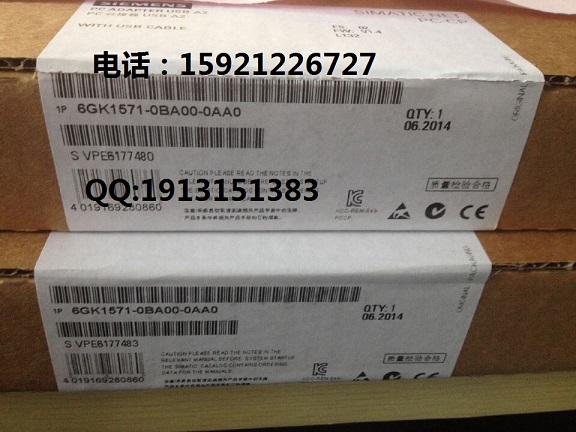

订货号：6GK1571-0BA00-0AA0 PC适配器USB

欢迎新老客户 ：订购 ，洽谈，谢谢您对本公司的支持，我们会以最低的价格，最好的服务态

度和你交流。  订购电话：15921226727   QQ:1913151383   联系人;刘万金


质量保证、诚信服务、及时到位！

为客户创造价值是我们永远追求的目标！

原装正品，全新原装产品 保质一年 七天包换 假一赔十

专业销售 薄利多销 信誉好，口碑好，价格低，货期短，大量现货,服务

周到！

西门子SIEMENS
上海幕炎工控设备有限公司
联系人刘万金
手机：15921226727
电话；021-61299573
传真：021-67897675
工作QQ: 1913151383
地址：上海市松江区玉树北路455弄273号

订货号：6ES7972-0CB35-0XA0
6GK1571-0BA00-OAA0




SIMATIC S7/C7自动化系统或HMI设备的远程服务都可以通过固定线路网络或无线网络在编程设备或PC机上利用TeleService实现。在TeleService帮助下，通过电话网络使自动化控制组件与编程设备或PC机连接。使用相同的工具和功能性完成如编写程序的功能，好像这些任务在本地完成一样。用户访问STEP7中熟悉的功能和工程工具，与本地MPI连接相似。

TeleService 可增强整套设备和机器的有效性和系统的可用性。通过TeleService访问意味着在中央服务中心可以更有效地执行技术服务（例如，维护，更新和故障诊断）。

除了TeleService外，利用功能块单元呼叫建立连接至设备或PC机的远程连接，该远程连接可以通进程序控制。此连接可以利用PRODAVE MPI处理S7 CPU和编程设备或PC机之间交换的数据。


针对TeleService功能，需要不同的组件。

对于远程维护：

工程软件 TeleService
可编程设备/PC终端的调制解调器
TS适配器（TS 适配器II和TS适配器IE），线路侧端
PG/PLC远程路由情况下，除了组件的远程维护外，还需要：

PRODAVE MPI V5.0 或以上，用于编程器/PC：
SIMATIC S7/C7进程数据流量的工具箱和自主流量处理的PC机
可编程控制器的"PG_DIAL"功能模块（包括TeleService软件包）
TS 适配器II，线路侧端
PLC/PLC远程路由情况下，除了组件的远程维护外，还需要：

TS 适配器，用于另一个 PLC
可编程控制器的" AS_DIAL "功能模块（包括TeleService软件包）
TS 适配器II，线路侧端
发送短消息：

工程软件 TeleService V5.2 及以上
线路侧端的GSM无线调制解调器，与Hayes兼容的
TS 适配器II，线路侧端
调制解调器电缆，用于连接 TS 适配器和调制解调器（在 TS Adapter II 供货范围内）。
发送电子邮件：

工程软件 TeleService V6.1 及以上
TS 适配器IE，线路侧端
可以访问网络服务运营商和电子邮件服务器
用于远程控制 HMI 设备；

PG/PC 带浏览器 - 如 Internet Explorer 和 Sm@rtViewer
TS 适配器IE，线路侧端
SIMATIC HMI设备安装了WinCC flexible /Sm@rtService or /Sm@rtAccess。
请查阅了解WinCC flexible and the Sm@rt options 的更多信息，http://www.siemens.de/simatic-wincc-flexible。
TS Adapter II
TS 适配器II的主要特性：

单一宽度标准 S7-300 托架
安装于双列直插或S7侧面轨道，因此使用安装托盘使得消耗的时间很少即可完成机柜安装
集成调制解调器，模拟或 ISDN 根据需要
USB 接口用于确定参数。此接口作为本地连接设备的程序接口而使用。
串行 RS232 接口，用于连接外部调制解调器（例如无线电调制解调器）。
固件具有更新的性能
经由 MPI 或 24 V 外部电源供电
可连接外部调制解调器，经由串口的 GSM 无线电调制解调器
可以连接到：
MPI
PROFIBUSDP，最大 12Mbit/s (以前 1.5 Mbit/s)
PPI
供货范围：

以下部件提供有 TS Adapter II：

驱动程序光盘
TeleService 软件V6.1（可以免费使用14日。超过14日后，输入序列号方可继续使用）
MPI 电缆 0.8m，用于连接适配器到 MPI/DP 接口。
5m USB 电缆，用于设置适配器参数，也可用于所连接设备的编程。
标准电话线，3m，带 RJ12 接口（仅用于 TS Adapter II 调制解调器）
标准电话线，3m，带 RJ45 接口（仅用于 ISDN TS Adapter II）
TAE6N 插头（仅用于 TS Adapter II 调制解调器）
在德国以外国家使用 TS Adapter II 调制解调器时，可将电话线卡装在 RJ12 连接器上。对于德国，提供 TAE6N 插头。对于其它国家，提供带 RJ12 插口的电话插口，无需电话插头即可使用电话线。

TeleService 软件必须为V6.0才可使用

TS Adapter IE
TS 适配器IE的主要特性：

单一宽度标准 S7-300 外壳
在 DIN 或 S7 导轨上安装
集成调制解调器，模拟或 ISDN 根据需要
固件具有更新的性能
外部24V电源供电
串口连接外部调制解调器，例如GSM无线调制解调器
一个RJ45以太网接口 (10/100 Mbit/s)
符合SIMATIC标准的工业兼容性
设置参数：

TS适配器IE即可以通过本地或远程连接定制参数。使用TeleService软件V6.1或Internet浏览器实现此功能。

防火墙可以使用鼠标点击选定和取消选定某些适当的服务来简单地定制参数。在“专家模式”下，适配器也可以定制参数为标准的路由器。

安全性：

只存在拨号接入的可能性。服务工程师利用所提供的电话号码拨号接入适配器。根据带有密码的用户登陆和挑战握手认证协议（CHAP）执行认证功能。每一对用户登陆号和密码能够创建8个帐号。

作为选项，出于安全性的考虑和保存通话计费记录的目的，TS 适配器IE在正确的认证之后断开连接，然后根据存储在TS 适配器IE中的电话号码回叫该用户。

所实现的防火墙保护设备，以防止未授权的Internet访问。默认形式下，防火墙只允许S7通信。如Sm@rt-Access，Sm@rt-Service 和PCAnywhere等所需的服务通过定制参数激活。发送电子邮件必须打开SMTP协议，设置呼叫参数。也同样可能在连接Internet期间阻止所有数据包流入。

供货范围：

以下部件提供有 TS Adapter IE：

CD光驱和TeleService V 6.1软件（没有序列号只能使用2周）包括S7 CPU中发送电子邮件的标准软件
标准的电话电缆，3m，有12个RJ12连接口（只适用于TS 适配器 IE 调制解调器）
3m 标准电话线，带 RJ45 接口（仅用于 ISDN TS Adapter IE）
TAE6N插头（只适用于TS 适配器 IE 调制解调器）
在德国以外国家使用 TS Adapter IE 调制解调器时，可将电话线卡装在 RJ12 连接器上。对于德国，提供 TAE6N 插头。对于其它国家，提供带 RJ12 插口的电话插口，无需电话插头即可使用电话线。


TeleService是单机软件，不需要如STEP7那样安装其它软件产品。

以下功能可用于 TeleService 远程维护：

支持TS 适配器II和TS适配器IE
调制解调器的参数设置：
在PG/PC侧端，支持使用WINOOWs工具定制参数。在线路侧端，TS适配器（默认设置）执行参数定制的功能。
电子电话号码册：
支持设备管理（例如，电话号码，位置）。
多层次访问保护：
利用密码或回叫此电话号码（回叫功能），以阻止连接至设备的未授权连接。
回叫功能：
设备可自动根据 TeleService 呼叫回叫服务中心。
编程器功能的路由：
与本地连接相同的方式支持TeleService路由功能。需要利用具有路由性能的S7/M7 CPUs 和CP模块，以实现此功能。
TS 适配器参数的导入/导出：参数可以保存在PG/PC系统中的文件(*.tap)，也可以重新装载。
经由 Automation License Manager 进行验证。
用于 WINOOWs 2000、WINOOWs XP Home 和 WINOOWs XP Professional。
TS 适配器II和TS适配器IE提供额外的功能。

TS 适配器 II：

与远程设备建立连接，例如从自动控制系统中调用进程数据（PG-AS的远程耦合）。
设备之间的数据交换（PG-AS的远程连接）：
两个 SIMATIC 自动化系统之间的过程数据交换。
发送一条文本消息：
SIMATIC自动控制系统通过GSM无线调制解调器发送短消息。
TS 适配器 IE：

远程控制 HMI 设备：
TS适配器IE与安装在PG/PC的浏览器（例如网络浏览器）和Sm@rtViewer利用安装了WinCC flexible /Sm@rtService or /Sm@rtAccess的Runtime选项，以支持通过电话网络访问SIMATIC HMI设备。那么PG/PC远程控制HMI设备和机器/设备。
发送电子邮件：
AS_MAIL功能模块（包括适配器和TeleService V6.1的适用范围）直接借助TS适配器IE通过SIMATIC CPU发送电子邮件。TS适配器IE建立外发的调制解调器连接，该连接与拨号服务器连接以实现发送邮件的功能，例如网络服务连接，然后通过在那里可以访问到的电子邮件服务器发送邮件。如果供应商提供将电子邮件转换为短消息的功能，那么短消息也可以通过此种方式发送。
标准布线：
TS适配器IE允许建立，与Internet服务供应商相连的调制解调器连接，以访问Internet数据。连接建立时，电话的拨号功能不可实现，因此远程维护和远程控制也同样不可实现。


关于 TeleService 的技术数据，请查阅“工程工具”。


TS 适配器 II

外形尺寸（W x H x D），[mm]
 125 x 110 x 40

重量，约
 250 g

接口

至 S7/C7
 RS 485（最大 12 Mbit/s）

至 PC
 USB 1.1 (12 Mbit/s)

至外部调制解调器
 RS 232 (最大 115 Kbaud)

至模拟电话网络
 RJ12

至 ISDN 电话网络
 RJ45

外部供电或通过 MPI 接口
 24 V DC

电流消耗
 60 mA（典型值）/ 120 mA（最大值）

最大接通电流
 0.7 A；8 μs

防护等级
 IP20

温度

操作
 ±0 ℃ … +60 ℃

运输/贮存
 -40 ℃ … +70 ℃




TS 适配器 IE

外形尺寸（W x H x D），[mm]
 125 x 110 x 40

重量，约
 大约 370 g

接口

以太网
 RJ45 (10/100 Mbit/s)

至外部调制解调器
 RS 232 (最大 115 Kbaud)

至模拟电话网络
 RJ12

至 ISDN 电话网络
 RJ45

外部供电或通过 MPI 接口
 24 V DC

TSA-IE ISDN当前的消耗量
 类型170 mA / 最大值 230 mA

调制解调器TSA IE当前的消耗量
 类型180 mA / 最大值 240 mA

最大接通电流
 0.7 A；8 μs

防护等级
 IP20

温度

操作
 ±0 ℃ … +60 ℃

运输/贮存
 -40 ℃ … +70 ℃
