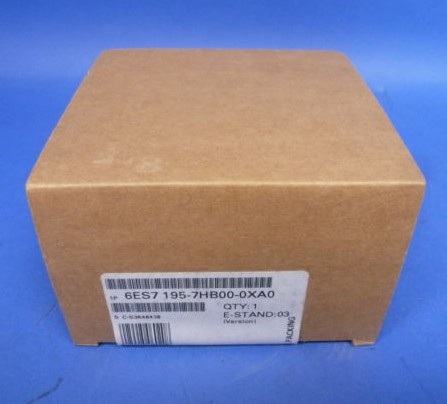

6ES7195-7HB00-0XA0

订货号：6ES7195-7HB00-0XA0 有源总线模块

 销售态度：质量保证、诚信服务、及时到位！

销售宗旨：为客户创造价值是我们永远追求的目标！

产品质量：原装正品，全新原装！

产品优势：专业销售 薄利多销 信誉好，口碑好，价格低，货期短，大量现货,服务

周到！

西门子SIEMENS
上海幕炎工控设备有限公司
联系人刘万金
手机：15921226727
电话；021-61299573
传真：021-67897675
工作QQ: 1913151383
QQ邮箱;1913151383@qq.com

s7-200  s7-300  s7-400  s7-1200  s7-1500 6GK 触摸屏  工控机 伺服系列等等



订货号：
6ES7195-1GF30-0XA0



故障安全型 SIMATIC S7 系统的数字量输入
用于连接：
开关和 2 线制接近开关(BEROs)
NAMUR 传感器和机械触点以及危险区域信号
具有安全集成功能，用于安全运行
用于故障安全模式
集中式： 带有 S7-31xF-2DP
分布式，ET200M： 带有 SIMATIC IM151-7 F-CPU，S7-31xF-2DP，S7-416F-2 和 S7-400F/FH
能够作为一种 S7-300 模板以标准模式使用



故障安全型数字量输入模块适用于连接：

开关以及2线制接近开关(BERO)
NAMUR传感器和机械触点以及危险区域信号
该模块作为集中式与SIMATIC S7-31xF-2DP一起使用，并可在ET200M分布式I/O站中与SIMATIC S7-31xF-2 DP、S7-416F-2 和 S7-400F/FH 一起使用。它们也可以使用在非安全的标准模式下，并可像标准S7-300模块进行响应。



故障安全型数字量输入模块具有以下机械特点：

设计紧凑：
坚固的塑料机壳里包括：
绿色LED指示输入信号状态
绿色 LED 指示安全模式
红色 LED 显示组出错
通过前盖保护的前连接器的插槽
前盖上的标签区
安装方便：
安装方法与ET 200M的其它 I/O 模块相同
通过前连接器进行用户友好接线



故障安全型数字量输入模块把从过程发送来的外部数字信号电平转换成SIMATIC S7 CPU内部信号电平。

安全功能所需的故障安全操作集成在模块中。



 6ES7 326-1RF00-0AB0
 6ES7 326-1BK01-0AB0

电源电压



电子电路和编码器电源 1L+/2L+



额定值(DC)
 24 V
 24 V

电流消耗



从负载电压L+消耗(空载)，最大
 160 mA
 450 mA

从背板总线DC 5 V ，最大
 90 mA
 100 mA

电流消耗/功耗



功耗，典型值
 4.5 W
 10 W

连接点



所需的前连接器
 40 针
 40 针

数字量输入



数字量输入点数
 8；8（单通道）；4（双通道）
 24

同时可控制输入点数



所有安装位置



可同时控制的输入点数，最高 40 °C
 8; 垂直设置
 24

可同时控制的输入点数，最高 60°C
 8; 水平设置
 24;（24 V 时）或 18（28.8 V 时）

输入电压



额定值(DC)
 符合 DIN 19234 或 NAMUR 标准
 24 V

“0”信号

 -30 至 +5 V

“1”信号

 11 至 30 V

输入电流



“0”信号，最大（允许静态电流）
 0.35 至 1.2 mA
 2 mA

“1”信号，典型值
 2.1 至 7 mA
 10 mA

输入延时（在输入额定电压时）



标准输入



从 "0" 到 "1",最大

 3.4 ms

"1" 到 "0"，最大

 3.4 ms

用于 NAMUR 输入



从 "0" 到 "1",最大
 1.2 至 3 ms


"1" 到 "0"，最大
 1.2 至 3 ms


电缆长度



电缆长度(屏蔽)，最长
 200 m
 200 m

非屏蔽电缆长度，最长
 100 m
 100 m

编码器电源



输出点数
 8
 4；隔离

输出电压
 8.2 V DC


输出电流，额定值

 400 mA

编码器



可连接的编码器



2线制BERO

 √；如果短路测试不激活

允许静态电流（2线制BERO），最大

 2 mA

Ex（i）特点



Ex（i）保护模板
 √


输入电路的最大数值（每通道）



Co（允许的外部电容），最大
 3 μF


Io（短路电流），最大
 13.9 mA


Lo（允许外部感应性），最大
 80 mH


Po（负载功率），最大
 33.1 mW


Uo（输出空载电压），最大
 10 V


Um（故障电压），最大
 60 V DC/ 30 V AC


Ta（允许环境温度），最大
 60 °C
 60 °C

中断/诊断/状态信息



报警



诊断报警
 √
 √

诊断



诊断信息可读
 √
 √

隔离



隔离测试电压
 500 VDC
 500 V DC/350 V AC

隔离



电隔离，数字量输入



通道之间
 √
 √

通道间每组点数

 12

通道和背板总线之间
 √
 √

标准，认证



保护类型符合 EN 50020 (CENELEC)
 II(2)G [EEx ib] IIC - EN 50020


测试编号 KEMA
 99 ATEX 2671 X


安全模式中可实现的最高安全等级



符合标准 DIN VDE 0801
 AK 4 (单通道), AK 5 和 6 (双通道)
 AK 6

符合 EN 954
 类别3（单通道），类别4（双通道）
 类别 4

符合 IEC 61508
 SIL 2（单通道），SIL 3（双通道）
 SIL 3

尺寸和重量



尺寸和重量



宽
 80 mm
 80 mm

高
 125 mm
 125 mm

深
 120 mm
 120 mm

重量



重量，约
 482 g
 442 g
