供应MOXA CP-114UL 4串口RS-232/422/

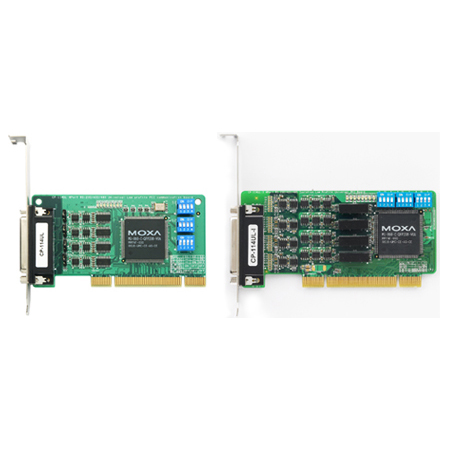

MOXA  CP-114UL

4串口RS-232/422/485聪明型Universal  PCI串口卡

简介

CP-114UL是一款4串口卡，专为长距离、多点和PC-based数据采集应用而设计，是为工业自动化系统集成商量身定制的一种新型解决方案。

“板载ADDC?，提高RS-485通信精度”
RS-485通信需要进行精准的时间控制来启用或禁用总线驱动，Moxa的Turbo  Serial  Engine?芯片搭载了ADDC?（自动数据流向控制），使得CP-114UL与周边设备通信变得更加容易。

“RS-485通信最多支持31个从站，距离长达1.2km”
CP-114UL的4个RS-232/422/485聪明型通信速率高达  921.6  Kbps。在RS-485工作模式下，通过菊花链的方式最多  可与31个设备进行通信，通信距离长达1.2  km。对于长距离  的RS-485通信，2  KV的光电隔离可以有效防止设备由于电  位差引起的损坏。

性能卓越，具备128字节FIFO和板载硬件、软件流控
20多年来，Moxa一直致力于串口通信技术的研究，研制出了高性能的串口数据处理芯片。CP-114UL板卡采用了被誉为MOXA  Turbo  Serial  Engine?的串口芯片，具备128字节FIFO，拥有板载硬件、软件流控技术和数据突发模式技术，从而使得该款产品真正成为一款具备顶级通信性能的世  界级聪明型多串口。

支持主流WINOOWs和Linux/Unix驱动
MOXA相当关注当今操作系统的发展趋势，因此可以及时为产品开发符合主流操作系统的驱动程序。CP-114UL的WINOOWs  COM和Linux/Unix  TTY驱动通过了可靠、严格的测试。此外还支持其他嵌入式操作系统驱动，如WINOOWs  XP  embedded和WEPOS。

特点

数据吞吐量高达800Kbps  以上
具备128字节FIFO和板载硬件、软件流控
Universal  PCI  插槽，兼容3.3/5V  PCI和PCI-X
串口通信速率高达921.6Kbps
支持WINOOWs  Vista/2003/XP/2000和Linux驱动
MD1低档板设计，适用于小型PC
通过板载LED指示灯和管理软件
板载15KV  ESD保护
规格

硬件通用控制器：MU860  (兼容16C550C)
总线：32-bit  Universal  PCI
连接器：孔式DB44
串口口数：4
串口标准：RS-232/422/485
板数：最大4  /  PC
线性保护ESD保护：板载15  KV
性能速率：50  bps到921.6  Kbps
串口通讯参数数据位：5，6，7，8
停止位：1，1.5，2
校验位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
I/O地址：BIOS分配
IRQ：BIOS分配
信号RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
RS-422：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
4线RS-485：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
2线RS-485：Data+(B)，Data-(A)，GND
驱动支持操作系统：WINOOWs  (2000,  XP/2003/Vista  x86/x64,  9X/
ME/NT),  WINOOWs  CE  5.0,  WINOOWs  XP  Embedded,
DOS,  Linux  2.4/2.6,  FreeBSD  4/5,  QNX  6,  SCO  Open
Server  5/6,  UnixWare  7
机械特性尺寸：64.5  x  120  mm  (2.53  x  4.72  in)
工作环境工作温度：0  ~  55  °C  (32  ~  131  °F)
工作湿度：5  ~  95%RH
存储温度：-20  ~  85  °C  (-4  ~  185  °F)
电源需求电源要求：320  mA  @  +5  V  (for  RS-232)
安规认证EN55022,  EN55024,  EN61000-3-2,  EN61000-3-3,
IEC61000-4-2,  IEC61000-4-3,  IEC61000-4-4,
IEC61000-4-5,  IEC61000-4-6,  IEC61000-4-8,
IEC61000-4-11,  FCC  Part  15  Class  B
保修期5年
