西门子DP电缆6XV1830-0ET50

品牌：西门子
价格：面议 /
供应地：上海上海市
包装说明：原装正品
产品规格：西门子
运输说明：
交货说明：
发布日期：2016/6/16 10:30:14
联系人QQ：441405171

详细说明

详细说明Explain

西门子DP电缆6XV1830-0ET50

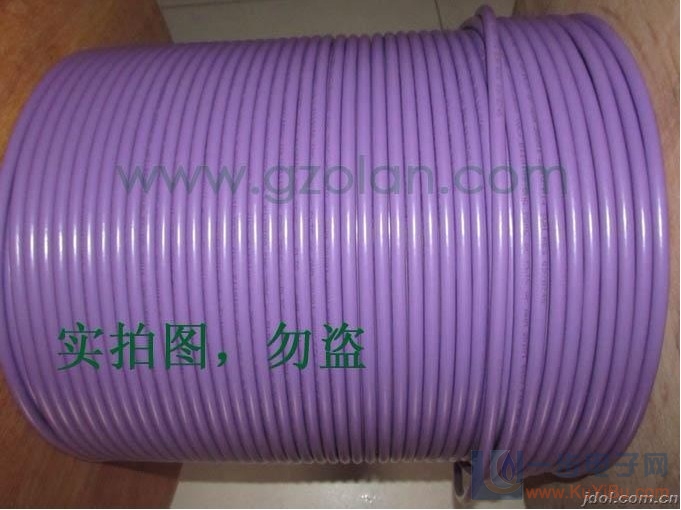

西门子紫色电缆，西门子双心电缆，西门子通讯电缆

德国西门子（SIEMENS）公司生产的可编程序控制器在我国的应用也相当广泛，在冶金、化工、印刷生产线等领域都有应用。西门子（SIEMENS）公司的PLC产品包括LOGO、S7-200、S7-1200、S7-300、S7-400等。西门子S7系列PLC体积小、速度快、标准化，具有网络通信能力，功能更强，可靠性高。S7系列PLC产品可分为微型PLC（如S7-200），小规模性能要求的PLC（如S7-300）和中、高性能要求的PLC（如S7-400）等

订货号	6XV1 830-3FH10	6XV1 831-2K	6XV1 830-3EH10	6XV1 830-0LH10
产品类型描述	PROFIBUS FC 接地电缆	PROFIBUS FC 软电缆	PROFIBUS FC 拖曳电缆	PROFIBUS FC FRNC 电缆 GP
适合的用途	地下	偶尔移动的机器部件	在电缆托架中使用	无卤阻燃应用
电缆名称	02YSY (ST) CY2Y 1 × 2 × 0.64/2.55-1 50 KF 40 SW	02YH (ST) C11Y 1 × 2 × 0.64/2.56-1 50 LI KF 40 FRNC FC VI	02YY (ST) C11Y 1 × 2 × 0.64/2.55-150 LI KF 40 FR petrol	02YSH (ST) CH 1 × 2 × 0.64/2.55-1 50 VI KF 25 FRNC
电气数据
单位长度的衰减测量
16 MHz 时最大	42 dB/km	49 dB/km	49 dB/km	42 dB/km
4 MHz 时最大	22 dB/km	25 dB/km	25 dB/km	22 dB/km
38.4 kHz 时最大	4 dB/km	4 dB/km	4 dB/km	4 dB/km
9.6 kHz 时最大	2.5 dB/km	3 dB/km	3 dB/km	2,5 dB/km
9.6 kHz 下的特征阻抗	270 Ω	270 Ω	270 Ω	270 Ω
相对对称容差 9.6 kHz 下的特征阻抗	± 10%	± 10%	± 10%	± 10%
38.4 kHz 下的特征阻抗	185 Ω	185 Ω	185 Ω	185 Ω
相对对称容差 38.4 kHz 下的特征阻抗	± 10%	± 10%	± 10%	± 10%
特征阻抗，3 MHz ...20 MHz 时	150 Ω	150 Ω	150 Ω	150 Ω
特征阻抗的相对对称公差，3 MHz ...20 MHz 时	± 10%	± 10%	± 10%	± 10%
标称特征阻抗	150 Ω	150 Ω	150 Ω	150 Ω
单位长度的回路电阻，最大值	110 Ohm/km	133 Ohm/km	133 Ohm/km	110 Ohm/km
单位长度的屏蔽电阻，最大值	9.5 Ohm/km	14 Ohm/km	14 Ohm/km	9.5 Ohm/km
1 kHz 下的单位长度电容	28.5 nF/km	28 nF/km	28 nF/km	29 nF/km
工作电压（有效值）	100V	100V	100V	100V
机械数据
护套
电缆护套材料	PE/PVC	PUR	PUR	FRNC
电缆护套外径	10.8 mm	8 mm	8 mm	8 mm
电缆护套外径的对称误差	0.5 mm	0.4 mm	0.4 mm	0.4 mm
电缆护套的颜色	黑色	紫色	深棕色	浅紫色
环境温度
工作期间	-40 ... +60 °C	-20 ... +60 °C	-40 ... +60 °C	-25 ... +80 °C
运输期间	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C	-25 ... +80 °C
存储期间	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C	-25 ... +80 °C
安装时	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C	-25 ... +80 °C
弯曲半径
可进行一次弯曲，最小允许值	80 mm	40 mm	40 mm	60 mm
可进行重复弯曲，最小允许值	160 mm	120 mm	120 mm	80 mm
弯曲循环次数	-	-	3 000 000	-
最大张力负荷	100 N	100 N	100 N	100 N
单位长度重量	117 kg/km	70 kg/km	70 kg/km	72 kg/km
燃烧特性	可燃	阻燃性能符合标准 IEC 60332-1-2	阻燃性能符合标准 IEC 60332-1-2	阻燃性符合 IEC 60332-3-24 C 类、IEC 60332-3-22 A 类
耐化学腐蚀
耐矿物油	有条件耐受	有条件耐受	耐受性	有条件耐受
耐油脂	有条件耐受	有条件耐受	耐受性	有条件耐受
耐放射性紫外辐射	耐受性	耐受性	耐受性	耐受性
产品性能
无卤素	X	√	X	√
不含硅树脂	√	√	√	√
FastConnect 电气连接型号	√	√	√	√
UL 认证/额定值 300 V	X	√ /CMX	√ /CMX	√/CM/CL3/防晒
UL 认证/额定值 600 V	X	X	X	√

订货号	6XV1 830-3GH10	6XV1 830-0PH10	6XV1 830-0MH10
产品类型描述	PROFIBUS 吊挂电缆	PROFIBUS 扭转电缆	SIENOPYR FR 船用电缆
适合的用途	吊挂附件	用于移动机器部件	船级社认证
电缆名称	02YS (ST) CY 1 x 2 x 0.65/2.56 LI petrol FR	02Y (ST) C 11Y 1 x 2 x 0.65/2.56-150 LI FR VI	M-02Y (ST) CH X 1 x 2 x 0.35 100 V
电气数据
单位长度的衰减测量
16 MHz 时	49 dB/km	49 dB/km	45 dB/km
4 MHz 时	25 dB/km	25 dB/km	22 dB/km
38.4 kHz 时	4 dB/km	3 dB/km	5 dB/km
9.6 kHz 时	3 dB/km	2.5 dB/km	3 dB/km
特征抗阻为 9.6 kHz	270 Ω	270 Ω	250 Ω
相对对称容差 9.6 kHz 下的特征阻抗	± 10%	± 10%	± 10%
特征抗阻为 38.4 kHz	185 Ω	185 Ω	185 Ω
相对对称容差 38.4 kHz 下的特征阻抗	± 10%	± 10%	± 10%
特征阻抗， 3 MHz ...20 MHz 时	150 Ω	150 Ω	150 Ω
相对对称容差 3 MHz ...20 MHz 下的特征阻抗	± 10%	± 10%	± 10%
标称特征阻抗	150 Ω	150 Ω	150 Ω
单位长度的回路电阻，最大值	133 Ohm/km	98 Ohm/km	110 Ohm/km
单位长度的屏蔽电阻，最大值	19 Ohm/km	14 Ohm/km	-
1 kHz 下的单位长度电容	28 nF/km	29 nF/km	-
工作电压（有效值）	100V	100V	100V
机械数据
护套
电缆护套材料	PVC	PUR	聚合物
电缆护套外径	8 mm	8 mm	10.3 mm
外径的对称误差电缆护套直径	0.3 mm	0.4 mm	0.5 mm
电缆护套的颜色	深棕色	紫色	黑色
环境温度
工作期间	-40 ... +80 °C	-25 ... +75 °C	-40 ... +80 °C
运输期间	-40 ... +80 °C	-40 ... +80 °C	-40 ... +80 °C
存储期间	-40 ... +80 °C	-40 ... +80 °C	-40 ... +80 °C
安装时	-40 ... +80 °C	-25 ... +75 °C	-10 ... +50°C
弯曲半径
对于一次弯曲，最小允许值	30 mm	30 mm	108 mm
对于重复弯曲，最小允许值	70 mm	60 mm	216 mm
最大张力负荷	80 N	100 N	100 N
单位长度重量	64 kg/km	65 kg/km	109 kg/km
燃烧特性	阻燃性能符合标准 IEC 60332-1	阻燃性能符合标准 IEC 60332-1-2	阻燃性能符合标准 IEC 60332-3-24
耐化学腐蚀
耐矿物油	有条件耐受	耐受性	耐受性
耐油脂	有条件耐受	耐受性	耐受性
抗紫外线辐射	耐受性	耐受性	耐受性
产品性能
无卤素	X	X	√
不含硅树脂	√	√	√
FastConnect 电气连接型号	X	X	X
UL 认证/额定值 300 V	√/ CM/CMG/PLCT/ 防晒/防油	√ /CMX	X
UL 认证/额定值 600 V	√	X	X
船级社协会	-	-	英国劳氏船级社，德国劳氏船级社

订货号	6XV1 860-2R	6XV1 860-2S
产品类型描述	PROFIBUS 混合标准电缆	PROFIBUS 混合加强电缆
适合的用途	ET 200pro	ET 200pro，电缆耐飞溅的焊料（符合 HD22.2 S3/5）
电缆名称	02Y(ST)C 1x2x0.65/2.56-1 50LI LIY-Z Y 2 x 1 x 1.5 VI	02Y(ST)C 1 x 2 x 0.65/2.56-150LI LIH-Z 1 1Y 2 x 1 x 1.5 VI FRNC
电气数据
单位长度的衰减测量
16 MHz 时	49 dB/km	49 dB/km
4 MHz 时	25 dB/km	25 dB/km
9.6 MHz 时	3 dB/km	3 dB/km
特征阻抗
9.6 kHz 时	270 Ω	270 Ω
38.4 kHz 时	185 Ω	185 Ω
3 MHz ...20 MHz 时	150 Ω	150 Ω
额定值	150 Ω	150 Ω
特征阻抗的对称误差
3 MHz ...20 MHz 时	± 15 Ω	± 15 Ω
38.4 kHz 时	± 18.5 Ω	± 18.5 Ω
9.6 MH 时	± 27 Ω	± 27 Ω
单位长度的回路电阻，最大值	138 Ohm/km	138 Ohm/km
单位长度的屏蔽电阻，最大值	10 Ohm/km	10 Ohm/km
1 kHz 下的单位长度电容	30 nF/m	30 nF/m
工作电压（有效值）	300V	300V
25℃ 时电源导线的连续电流	7.5 A	7.5 A
机械数据
电缆包皮层
材料	PVC	PUR
外径	11 mm	11 mm
彩色型	紫色	紫色
下面尺寸	10.5 mm	10.5 mm
上面尺寸	11.5 mm	11.5 mm
电源导线
导体截面积	1.5 mm	1.5 mm
导线绝缘的颜色	黑色	黑色
环境温度
安装时	-40 ... +75 °C	-40 ... +75 °C
工作期间	-40 ... +75 °C	-40 ... +75 °C
存储期间	-40 ... +75 °C	-40 ... +75 °C
运输期间	-40 ... +75 °C	-40 ... +75 °C
弯曲半径
一次弯曲	44 mm	44 mm
重复弯曲	125 mm	125 mm
弯曲次数	-	3 000 000
最大张力负荷	450 N	450 N
单位长度重量	140 kg/km	135 kg/km
燃烧特性	阻燃性能符合标准 IEC 60332-1-2	阻燃性能符合标准 IEC 60332-1-2
耐化学腐蚀
耐矿物油	有条件耐受	耐受性
耐油脂	有条件耐受	耐受性
抗紫外线辐射	X	X
产品性能
无卤素	X	√
不含硅树脂	√	√
FastConnect 电气连接型号	X	X
UL 认证/额定值 300 V	√/CMG	√ /CMX
UL 认证/额定值 600 V	X
